Реферат



ш1 533962

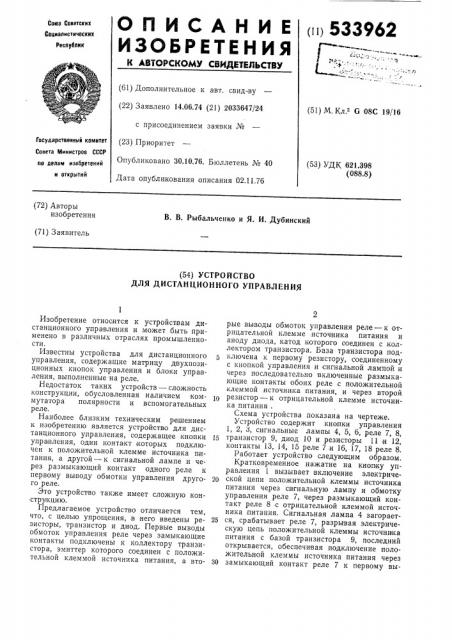

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 14.06.74 (21) 2033647/24 с присоединением заявки № (23) Приоритет

Опубликовано 30.10.76. Бюллетень № 40

Дата опубликования описания 02.11.76 (51) М. Кл. G 08С 19/16

Гасударственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621 398 (088.8) (72) Авторы изобретения

В. В. Рыбальченко и Я. И. Дубинский (71) Заявитель (54) УСТРОЙСТВО

ДЛЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Изобретение относится к устройствам дистанционного управления и может быть применено в различных отраслях промышленности.

Известны устройства для дистанционного управления, содержащие матрицу двухпозиционных кнопок управления и блоки управления, выполненные на реле.

Недостаток таких устройств — сложность конструкции, обусловленная наличием коммутатора полярности и вспомогательных реле.

Наиболее близким техническим решением к изобретению является устройство для дистанционного управления, содержащее кнопки управления, один контакт которых подключен к положительной клемме источника питания, а другой — к сигнальной лампе и через размыкающий контакт одного реле к первому выводу обмотки управления другоr0 реле.

Это устройство также имеет сложную констру кцию.

Предлагаемое устройство отличается тем, что, с целью упрощения, в него введены резисторы, транзистор и диод. Первые выводы обмоток управления реле через замыкающие контакты подключены к коллектору транзистора, эмиттер которого соединен с положительной клеммой источника питания, а вторые выводы обмоток управления реле — к отрицательной клемме источника питания и аноду диода, катод которого соединен с,коллектором транзистора. База транзистора подключена к первому резистору, соединенному с кнопкой управления и сигнальной лампой и через последовательно включенные размыкающие контакты обоих реле с положительной клеммой источника питания, и через второй резистор — к отрицательной клемме источника питания .

Схема устройства показана на чертеже.

Устройство содержит кнопки управления

1, 2, 3, сигнальные лампы 4, 5, б, реле 7, 8, 15 транзистор 9, диод 10 и резисторы 11 и 12, контакты 13, 14, 15 реле 7 и 16, 17, 18 реле 8.

Работает устройство следующим образом.

Кратковременное нажатие на кнопку управления 1 вызывает, включение электрической цепи положительной клеммы источника питания через сигнальную лампу и обмотку управления реле 7, через размыкающий контакт реле 8 с отрицательной клеммой источника питания. Сигнальная лампа 4 загорает25 ся, срабатывает реле 7, разрывая электрическую цепь положительной клеммы источника питания с базой транзистора 9, последний открывается, обеспечивая подключение положительной клеммы источника питания через

30 замыкающий контакт реле 7 к первому вы533962

Формула изобретения

Составитель Е. Бакеев

Техред 3. Тараненко

Корректор Л. Денискина

Редактор И. Грузова

Заказ 2265/14 Изд. № 1705 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 воду его обмотки управления и через размыкающий контакт реле 8 к сигнальной лампе 4, При кратковременном нажатии кнопки управления 2 включается электрическая цепь положительной клеммы источника питания к сигнальной лампе 5 и через первый резистор

11 к базе транзистора 9. Сигнальная лампа

5 загорается, закрывается транзистор 9, разрывая электрическую цепь положительной клеммы источника питания с сигнальной лампой 4,и обмоткой управления реле 7.

Последний становится в исходное положение, обеспечивая подключение через свой размыкающий контакт положительной клеммы источника питания к сигнальной лампе

5 и к базе транзистора 9.

В случае кратковременного нажатия на кнопку управления 3 переключение электрических цепей осуществляется аналогично нажатию кнопки 1, только при этом включается реле 8.

Предлагаемое устройство позволяет исключить ошибки в задании режима работы и повысить надежность.

Устройство для дистанционного управления, содержа|цее кнопки управления, один контакт которых подключен к положительной клемме источника питания, а другой — к сигнальной лампе и через размыкающий контакт одного реле к пер вому выводу обмотки управления другого реле, о т л и ч а ю щ е е с я

10 тем, что с целью упрощения устройства, в него:введены резисторы, транзистор и диод, причем первые выводы обмоток управления реле через замыкающие контакты подключены IK коллектору транзистора, эмиттер ко15 торого соединен с положительной клеммой источника питания, а вторые выводы обмоток управления реле соединены с отрицательной клеммой источника питания и с анодом диода, катод которого подключен к коллек20 тору транзистора, а база транзистора подключена к первому резистору, соединенному с кнопкой управления и сигнальной лампой, через последовательно включенные размыкающие контакты обоих реле с положительной

25 клеммой источника питания, и через второй резистор подключена к отрицательной клемме источника питания.
