Притирочная паста для металлических деталей

Притирочная паста для металлических деталей

Иллюстрации

Показать все

Реферат

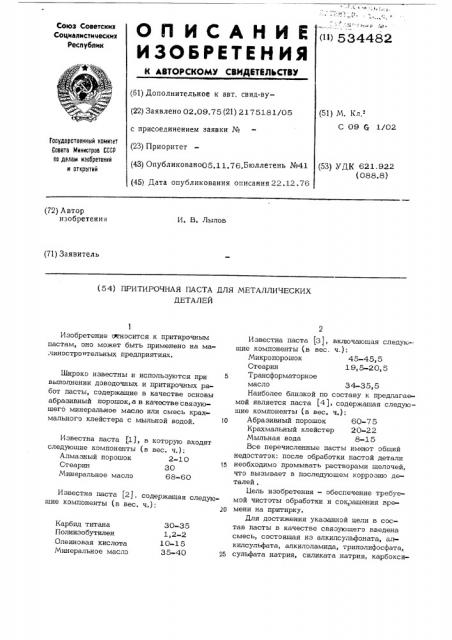

% (») 534482

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву(22) Заявлено 02.09.75 (21) 2175181/05 с присоединением заявки № (23) Приоритет (43) Опубликовано05.11.76.Бюллетень №41 (45) Дата опубликования описания 22.12.76 (51) М. Кл.е

С 09 С 1/02

Государственный номитет

Совета Министров СССР по делам иэооретеннй и открытий (53) УДК 621,922 (088.8) (72) Автор изобретения

И. B. Лылов (71) Заявитель (54) ПРИТИРОЧНАЯ ПАСТА ДЛЯ МЕТАЛЛИЧЕСКИХ

ДЕТАЛЕЙ

Известна паста (1 j, в следующие компоненты (в

Алмазный порошок

Стеарин

Минеральное масло которую входят вес. ч,):

2-1 0

30 (5

68-60

Известна паста (2), содержащая следующие компоненты (в вес. ч.):

Карбид титана

Полиизобутилен

Олеиновая кислота

Минеральное масло

30-35

1,2-2

10-15

35-40

1

Изобретение снгносится к притирочным пастам, оно может быть применено на мачиностро тельных предприятиях.

Широко известны и используются при выполнении доводочных и притирочных работ пасты, содержащие в качестве основы абразивный порошок, а в качестве связующего минеральное масло или смесь крахмального клейстера с мыльной водой.

Известна паста (3), включающая следующие компоненты (в вес. ч.):

Микропорошок 45-45, 5

Стеарин 19,5-20,5

Трансформаторное масло 34-35,5

Наиболее близкой по составу к предлагаемой является паста (4), содержащая следующие компоненты (в вес. ч.):

Абразивный порошок 60»7 5

Крахмальный клейстер 20-22

Мыльная вода 8-1 5

Все перечисленные асты имеют общий недостаток; после обработки пастой детали необходимо промывать растворами щелочей, что вызывает в последующем коррозию деталей, Бель изобретения — обеспечение требуе« мой чистоты обработки и сокзащения времени на притирку.

Для достижения указанной цели в состав пасты в качестве связующего введена смесь, состоящая из алкилсульфоната, алкилсульфата, алкилоламида, триполифосфата, сульфата натрия, силиката натрия, карбокси534482

1,9-2,3

0,4-0,5

4,7-5,8

0,8-1,0

1,6-2,0

0,4-0,5

Остальное

Составитель И. Гинзбург

Редактор Л. Ушакова Техред М. Ликович Корректор С, Шекмар

Заказ 5544/219 Тираж 830 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 позволяет ускорить процесс обработки деталей (15 - 20 сек) и повысить чистоту их обработки до V8.

Формула изобретения

Притирочная паста для металлических деталей, включающая связующее и абразив ныйпорошок, отличающаяся тем, что, с целью обеспечения высокой чистоты обработки поверхности и сокращения времени на притирку, в качестве связующего она содержит смесь алкилсульфоната, алкилсульфата, алкилоламида, триполифосфата, сульфата натрия, силиката натрия, карбоксиметилцеллюлозы и воды при следующем соотношении компонентов пасты (в вес %):

Абразивный порошок

Алкилсульфонат

Алкилсульфат

А лкил оламид

Триполифосфат

Силикат натрия

Сульфат натрия

Карбоксиметилцеллюлоза

Вода

Источники информации, принятые во внимание при экспертизе:

1, Авторское свидетельство СССР № 283853, М. кл. С 09 G 1/02, 1971 г.

2. Авторское свидетельство СССР № 339568, М. кл. С 09 G 1/02, 1972 г, 3, Авторское свидетельство СССР № 351877, М. кл. С 09 Cr 1/02, 1972 r.

4, Авторское свидетельство СССР № 203119, М. кл. С 09 G 1/02, 1970 г— прототип.
