Дроссельный регулятор микрохолодильника
Иллюстрации
Показать всеРеферат

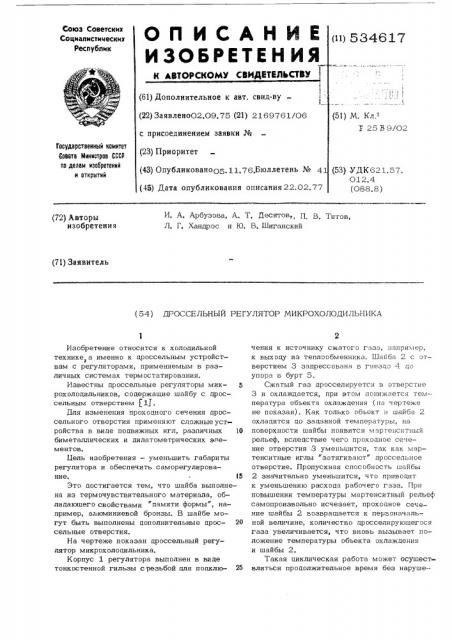

Союз Советских
Социалистических
Республик
О П И С А Н И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22} ЗаявленоО2.09,75 (21) 2169761/06 с присоединением заявки № (23) Приоритет (43) Опубликовано05.11,76.Бюллетень № 4 (45) Дата опубликования описания 22.02.77
{51} М Кл
Б 25 Б 8/02
Государственный комитет
Саввтв Миниатрав СССР па делам изааретений н открытий (53) УДК 62 1, 57.
012,4 (088.8 }
И. А. Арбузова, A. Т, Песятов, П. В. Титов, Л. Г. Хандрос и Ю, В. Шиганский (?2) Авторы изобретения (71) Заявитель (54} ДРОССЕЛЬНЫЙ РЕГУЛЯТОР МИКРОХОЛОДИЛЬНИКА
Изобретение относится к холодильной технике а именно к цроссельным устройст1 вам с регуляторами, применяемым в различных системах термостатирования, Известны цроссельные регуляторы мик- 5 рохолодильников, содержащие шайбу с дроссельным отверстием (1J.
Для изменения прохоцного сечения дроссельного отверстия применяют сложные устройства в виде подвижных игл, различных 10 биметаллических и дилатометрических элементов.
Цель изобретения — уменьшить габариты регулятора и обеспечить саморегулирование. 15
Это достигается тем, что шайба выполнена из термочувствительного материала, обладающего свойствами "памяти формы", например, алюминиевой бронзы. В шайбе мо— гут быть выполнены цополнительные дрос- 20 сельные отверстия.
На чертеже показан дроссельный регулятор микрохолоцильника.
Корпус 1 регулятора выполнен в виде тонкостенной гильзы срезьбой для подклю- 25 чения к источнику сжатого газа, например, к выходу из теплообменника, Шайба 2 с от— верстием 3 запрессована в гнездо 4 до упора в бурт 5.
Сжатый газ цросселируется в отверстие
3 и охлаждается, при атом понижается температура объекта охлажцения (на чертеже не показан). Как только объект H шайба 2 охлацятся цо заданной температуры, на поверхности шайбы появится мартенситный рельеф, вследствие чего проходное сечение отверстия 3 уменьшится, так как мартенситные иглы "затягивают" дроссельное отверстие. Пропускная способность шайбы
2 значительно уменьшится, что привоцит к уменьшению расхоца рабочего газа. Прп повышении температуры мартенситный рельеф самопроизвольно исчезает, проходное сечение шайбы 2 возвращается к первоначальной величине, количество цросселирующегося газа увеличивается, что вновь вызывает положение температуры объекта охлаждения и шайбы 2.
Такая циклич еская р а бота м ожет осуществляться продолжительное время без наруше534617
Составитель Э. Борисовец
Редактор М. Васильева Texpegp. дуговая Корректор Н. Ковалева
Заказ 5560/235 Тираж 690 Подписное
LlHNHHN Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r, Ужгород, ул. Проектная, 4 ния свойств материала дроссельной шайбы.
Размер дроссельного отверстия 3 должен быть соизмерим с высотой мартенситных игл, т. е. составлять примерно 0,1-0,4 мм.
Для увеличения пропускной способности регулятора в шайбе 2 могут быть выполнены дополнительные цроссельные отверстия (на чертеже не показаны). Диапазон температур, в которых происхоцит возникновение !
О и исчезновение мартенситного рельефа составляет 10-15, что обеспечивает высокую точность поддержания заданных температур.
Формула изобретения (5
1. Дроссельный регулятор микрохолоциль- " ника, содержащий шайбу с дроссельным отверстием, отличающийся тем, что, с целью уменьшения габаритов и обеспечения саморегулирования, шайба выполнена из термочувствительного материала, обладающего свойствами "памяти формы", например, алюминиевой бронзы.
2. Регулятор по п. 1, о тл ич а ю— шийся тем, что, в шайбе выполнены цополнительные цроссельные отверстия.
Источники информации, принятые во внимание при экспертизе:
1. Патент США № 3517525 по кл.
62-222 за 1970 г.
