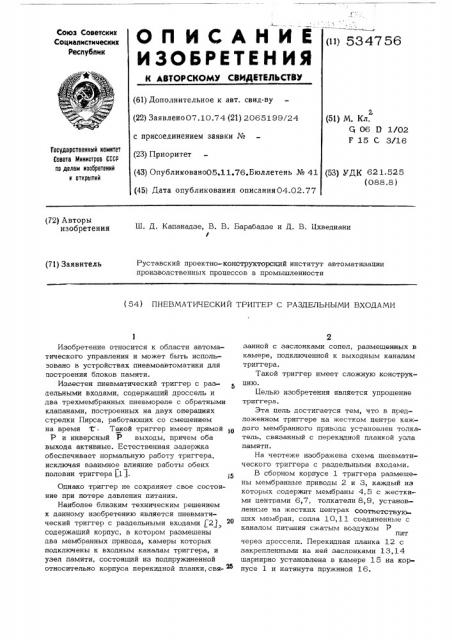

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (») 534756 (61) Дополнительное к авт. свид-ву (22) Заявлено07.10.74 (21) 2065199/24 с присоединением заявки № (23) Приоритет (43) Опубликовано05.11.76.Бюллетень № 41 (45) Дата опубликования описания 04.02.77 (51) M. Кл.

С 06 0 1/02

F 15 С 3/16

Государственный намитет

Саввта Министрав СССР па делам изабретений и сткрытий (53) УДК 621.525 (088.8) (72) Авторы изобретения

Ш. Д. Капанадзе, В. В. Барабадзе и Д. В. Бхведиани

Руставский проектно-конструкторский институт автоматизации производственных процессов в промышленности (?1) Заявитель (54) ПНЕВМАТИЧЕСКИЙ ТРИГГЕР С РАЗДЕЛЬНЫМИ ВХОДАМИ

Изобретение относится к области автоматического управления и может быть использовано в устройствах пневмоавтоматики для построения блоков памяти.

Известен пневматический триггер с раздельными входами, содержащий дроссель и два трехмембранных пневмореле с обратными клапанами, построенных на двух операциях стрелки Пирса, работающих со смешением на время С ° Такой триггер имеет прямой

Р и инверсный Р выходы, причем оба выхода активные. Естественная задержка обеспечивает нормальную работу триггера, исключая взаимное влияние работы обеих половин триггера 1 J.

Однако триггер не сохраняет свое состояние при потере давления питания.

Наиболее близким техническим решением к данному изобретению является пневматический триггер с раздельными входами 21

7 содержащий корпус, в котором размещены цва мембранных привода, камеры которых подключены к входным каналам триггера, и узел памяти, состоящий из подпружиненной относительно корпуса перекидной планки, свя- 5 занной с заслонками сопел, размещенных в камере, подключенной к выходным каналам триггера.

Такой триггер имеет сложную конструкцию.

Целью изобретения является упрощение триггера.

Эта цель достигается тем, что в предложенном триггере на жестком центре каждого мембранного привода установлен толкатель, связанный с перекидной планкой узла памяти.

На чертеже изображена схема пневматического триггера с раздельными входами.

В сборном корпусе 1 триггера размещены мембранные приводы 2 и 3, каждый иэ которых содержит мембраны 4,5 с жесткими центрами 6,7, толкатели 8,9, установленные на жестких центрах щих мембран, сопла 10,11 соединенные с каналом питания сжатым воздухом Р пит через дроссели. Перекидная планка 12 с закрепленными на ней заслонками 13 14 шарнирно установлена в камере 15 на корпусе 1 и натянута пружиной 16.

534756

Через каналы 17 и 18 камера 15 сообщается с камерами 19 и 20 приводов.

Входные сигналы подаются через входные каналы 21 и 22 триггера. Камеры 15, 19 и 20 по каналу 25 через дроссель 26 сообщаются с атмосферой.

Триггер работает следующим образом.

В исходном состоянии натянутая пружиной 16 планка 12 занимает одно из устойчивых положений, при котором соответствую- ð щая заслонка, например 13, закрывает сопло 10, а сопло 11 остается открытым. После подачи сжатого воздуха в канале 23 появляется выходной сигнал Рв,„-— 1, а в вых 1 канале 24 сигнал Р ц, = О (сопло от- д вык крыто, и давление сжатого воздуха стравливается в атмосферу через канал 25).

При поступлении через канал 21 управляющего сигнала Рвх = 1 привод 2 перекидывает планку 12 в другое положение. В 20 результате сопло 10 открывается и через канал 25 соединяется с атмосферой, следовательно Рвы„ = О а сопло 11 закрывается заслонкой 14. При этом выходной канал 24 соединяется с источником питания и, Л следовательно Рвы„ = 1 .

После снятия входного сигнала Р „ благодаря приложенному усилию пружины 16, выходы триггера остаются в том же положении, а привод 2 возвращается в исходное положение за счет остаточного давления, создаваемого дросселем 26 в камерах 15, 19,20, соединенных между собой каналами 17,18.

При поступлении через канал 22 управляюЗБ щего сигнала Рвы = 1 привод 3 перег кидывает планку 12 в первоначальное положение. В результате выходной канал 23 соединяется с источником питания, так как заслонка 13 закрывает сопло 10, и, следова40 тельно, Р < 1

После снятия входного сигнала вх, планка 12 остается в том же положении, 45 и выходные сигналы триггера остаютсяпреж— 1- э вых2 = О.

Такая последовательность замыкания и размыкания пневмоконтактов (сопло-ааслон» ка) обеспечивает получение активных прямого и инверсного выходов триггера.

Предлагаемое устройство сохраняет свое состояние при потере давления и имеет два активных выхода. Это позволяет при разработке и внедрении автоматизированных систем управления решать технические задачи наиболее простыми методами без дополнительных схем блокировок, что значительно упрощает конструкцию триггера, увеличивает срок службы и расширяет область его применения.

Формула изобретения

Пневматический триггер с раздельными входами, содержащий корпус, в котором размещены два мембранных привода, камеры которых подключены к входным каналам триг. гера, и узел памяти, состоящий из подпружиненной относительно корпуса перекидной план. ки, связанной с заслонками сопел, размещенных в камере, подключенной к выходным каналам триггера, отличающийся тем, что, с целью упрощения триггера, на жестком центре каждого мембранного привода установлен толкатель, связанный с перекидной планкой узла памяти.

Источники информации, принятые во внимание при экспертизе:

1. Берендс Т. К. и др. Элементы и схемы пневмоавтоматики, "Машиностроение

1968 г., стр. 86.

2. Подрешетников В. А,, Плотников В.М., Детали и узлы пневматических релейных устройств, "Машиностроение", 1 972 г., стр. 119, рис. 59 (прототип).
