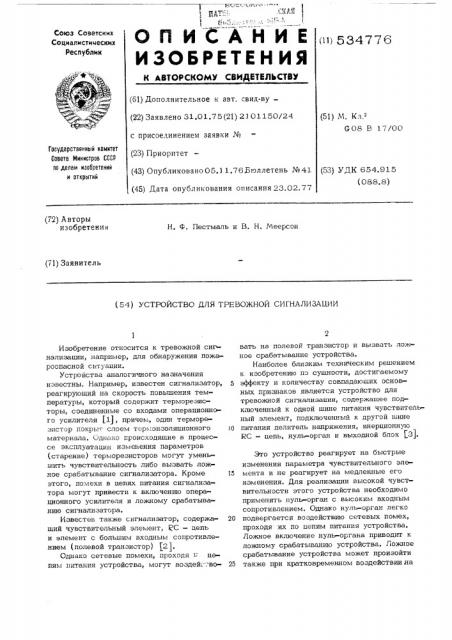

ОП ИСАНИЕ

Союз С оветских

Социалистических

Республик (11) 534776

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 81.01.75 (21) 23 01150/24 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.1 1.76Бюллетень №41 (45) Дата опубликования описания 23.02.77 (51) И, Ка

908 В 17/00

Государственный комитет

Совета Министров СССР по делан изобретений и открытий (53) УДК 654.915 (088.8) (72) Авторы изобретения

H. Ф. Пестмаль и В. Н, Меерсон (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ

Изобретение относится к тревожной сиг нализации, например, для обнаружения пожароопасной ситуации.

Устройства аналогичного назначения известны. Например, известен сигнализатор, 5 реагирующий на скорость повышения температуры, который содержит терморезисторы, соединенные со входами операционного усилителя (1), причем, один терморезистор покрыт слоем термоизоляционного lo материала. Однако происходящие в процессе эксплуатации изм енения параметров (старение) терморезисторов могут уменьшить чувствительность либо вызвать ложное срабатывание сигнализатора. Кроме 15 этого, помехи в цепях питания сигнализатора могут привести к включению операционного усилителя и ложному срабатыванию сигнализатора.

Известен также сигнализатор, содержа- 20 ший чувствительный элемент, 1 С вЂ” цепь и элемент с большим входным сопротивлением (полевой транзистор) 21.

Однако сетевые помехи, проходя и цепям питания устройства, могут воздей.-.во- 25 вать на полевой транзистор и вызвать ложное срабатывание устройства.

Наиболее близким техническим решением к изобретению по сущности, достигаемому эффекту и количеству совпадаюших основных признаков является устройство для тревожной сигнализации, содержащее подключенный к одной шине литания чувствительный элемент, подключенный к другой шине питания делитель напряжения, инерционную

RC — цепь, нуль-орган и выходной блок $3), Это устройство реагирует на быстрые изменения параметра чувствительного элемента и не реагирует на медленные его изменения. Для реализации высокой чувствительности этого устройства необходимо применять нуль-орган с высоким входным сопротивлением. Однако нуль-орган легко подвергается воздействию сетевых помех, проходя:их по цепям питания устройства, Ложное включение нуль-органа приводит к ложному срабатыванию устройства. Ложное срабатывание устройства может произойти также при кратковременном воздействиина

534776

lO

l5

ЗС чувствительный элемент облака дыма (в отсутствие пожара) .

Цель изобретения - повышение помехоустойчивости устройства.

Поставленная цель достигается тем, что в устройство введены счетчик импульсов, элемент задержки и ключевой каскад; чувствительный элемент соединен последовательно с делителем напряжения, соединенным с одним из входов нуль-органа, другой вход которого соединен с чувствительным элементом через инерционную RCцепь. Выход нуль-органа подключен ко вхо ду счетчика, входу элемента задержки и входу ключевого каскада, выход которого подключен к инерционной цепи. Выход элемента задержки соединен с шиной "сброс счетчика, выход которого соединен с выходным блоком.

На фиг. 1 и 2 представлено устройство для тревожной сигнализации (варианты) .

Устройство для тревожной сигнализации содержит чувствительный элемент 1, реагирующий, например,на изменение концентрации дыма, температуры, делитель напряжения, выполненный на резисторах 2 и

3, инерционНую RC - цепь, выполненную на резисторе 4 и конденсаторе 5, нуль-орган

6, выходной блок 7, счетчик импульсов 8, элемент задержки 9 и ключевой каскад 10

Устройство, представленное на фиг. 1, работает следующим образом.

В исходном состоянии (в отсутствие опасной ситуации) за счет падения напряжения на резисторе 2 напряжение на первом входе нуль-органа 6 выше, чем на втором входе. На выходе нуль-органа и, следовательно, на выходе счетчика отсутствуют сигналы.

При повышении, например, концентрации дыма сопротивление чувствительного элемента 1 уменьшается, а падение напряжения на резисторах 2 и 3 увеличивается. Зв счет действия инерционной цепи напряжение на первом входе нуль-органа 6 меняется медленнее, чем на втором входе. Когда напряжение на втором входе, подключенном к делителю напряжения, становится выше, чем напряжение на первом входе нуль-органа, на его выходе появляется сигнал, который поступает на вход счетчика 8, вход элемента задержки 9 и вход ключевого каскада 10. При включении ключевого касакада 10 происходит быстрый заряд конденсатора 5, в результате чего схема возвращается в исходное состояние: сигнал на выходе нуль-органа 6 исчезает и ключевой каскад 10 выключается. Если концентрация дыма продолжает повышаться, то на выходе нуль-органа 6 появляется следующий сигнал аналогично вышеописанному. Если количество сигналов на выходе нуль-органа превышает коэффициент пересчета счетчика 8, на его выходе появляеч ся сигнал, который включает выходной блок 7, и принимается решение о наличии опасной ситуации (сигнал тревоги) .

Каждый импульс нв выходе нуль-органа

6 запускает элемент задержки 9. Если концентрация дыма не повышается и в течение заданного времени задержки не появляется сигнал на выходе счетчика 8, то нв выходе элемента задержки 9 появляется сигнал, который осуществляет сброс счетчика 8 в исходное состояние. Таким образом, появление случайных импульсов на вь» ходе нуль-органа не вызовет ложного срабатывания устройства, причем каждый последующий импульс на выходе нуль-органа может появиться при концентрации дыма, большей, чем при появлении предыдущего импульса.

На фиг. 2 представлено устройство, в котором повышение концентрации дыма или температуры окружающей среды вызывает увеличение сопротивления чувстжтельного элемента 1. Работа этого устройства аналогична вышеописанной.

Высокая помехоустойчивость, высокая чувствительность и низкая вероятность ложной тревоги заявленного устройства позволяют использовать его для непосредственного включения огнегвсительной установки.

Формула изобретения

Устройство для тревожной сигнализации, содержащее подключенный к одной шине питания чувствительный элемент, к другой шине питания - делитель напряжения, инерционную КС -цепь, нуль-орган и выходной блок, отличающееся тем,что, с целью повышения помехоустойчивости устройства, в него введены счетчик импульсов, элемент задержки и ключевой каскад; чувствительный элемент соединен последовательно с делителем напряжения, соединенным с одним из входов нуль-органа, другой вход которого соединен с чувствительным элементом через инерционную RC — цепь; выход нуль-органа подключен ко входу счетчика, входу элемента задержки и входу ключевого каскада, выход которого подклю чен к инерционной цепи; выход элемента задержки соединен с шиной "сброс счетчика, выход которого соединен с выходным блоком.

534776

Фиг. 2

Составитель Т. Кирюхина

Редактор Н. Вирко Техред Н. Андрейчук Корректор Н. Ковалева

Заказ 5527/244 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж»35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Источники, принятые во внимание при экспертизе:

1, Акц. заявка Великобритании ¹ 134904 от 3.04.74 г, по кл. Q. 08 в 17/06.

2. Патент Франции № 216126, по кл.

08 в 17/00 от 74 г.

3. Авторское свидетельство СССР по заявке № 1947678/24 по 6 08 в 17/10 от 08.07.73 r. (прототип).
