Реферат

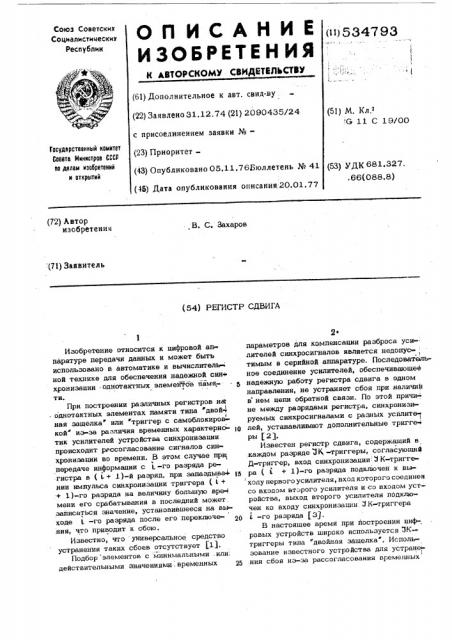

ОП ИСАНИЕ <>5зпвз

ИЗОБРЕТЕНИЯ !

Союз Советских

Социалистических

Респубпин

К АВТОРСКОМУ СВКДЕТИЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 31,12.74 (21) 2090435/24 с присоединением заявки №(23) Приоритет(43) Опубликовано 05.11.76Бюллетень № 41 (45) Дата опубликования описания,20.01.77 (51) М. Кл. G 1 1 С 1 9/00

Государстееииый комитет

Совета й1иниотроа СССР оо делам иэооретений и открытий (53) УДК 681.327

° 66(088.8) (72) Автор изобретении,В. С. Захаров

:(71) Заявитель (54) РЕГИСТР СДВИГА

Изобретение относится к цифровой аппаратуре передачи данных и может быть использовано в автоматике и вычислитель- ной технике для обеспечения надежной сии . хронизации однотактных элемеьггов памяти.

При построении различных регистров нж

- однотактных элементах памяти типа двойю I ! ная защелка" или "триггер с самоблокировкой" из-за различия временных характеристик усилителей устройства синхронизации происходит рассогласование сигналов синхронизации во времени. В этом случае при, передаче информации с L -го разряда регистра в (1+ l)-й разряд, при запаздыва4. нии импульса синхронизации триггера (1 +

+ 1 )-го разряда на величину большую вре-4 мени его срабатывания в последний может, записаться значение, установившееся на выходе -го разряда после его переключения, что приводит к сбою.

Известно, что универсальное средство устранения таких сбоев отсутствует (1).

Подбор элементов с минимальными .или; действительными значениями: временных

2 параметров для компенсации разброса усилителей синхросигналов является недопустимым в серийной аппаратуре. Последовательное соединение усилителей, обеспечивающее надежную работу регистра сдвига в одном направлении, не устраняет сбоя при наличий в нем цепи обратной связи. По этой причи- не между разрядами регистра, синхронизируемых синхросигналами е разных усилит -т

ip лей, устанавливают дополнительные тригге- ры (2 .

Известен регистр сдвига, содержащий в .каждом разряде JK т риггеры, согласующий

Д-триггер, вход синхронизации 1 Ктриггет1 ра (L + 1)-го разряда подключен к выходу первого усилителя, вход которого соединен со входом второго усилителя и со входом устройства, выход второго усилителя подключен ко входу синхронизации 3 К-триггера оо k -го разряда (J).

В настоящее время при построении циф-, ровых устройств широко используется JKтриггеры типа "двойная защелка". Использование известного устройства для устране 5 ния сбоя из-за рассогласования временных

534793

Ф ормула изобретения параметров усилителей синхросигналов, 1 подключенных к g -му и (E + 1)-му раз рядам регистра сдвига, реализованного на таких триггерах приводит к установке меж- ду (-м и (i + 1)-ым разрядами этого 5 регистра согласующего устройства, состоя- щего из трех триггеров "с самоблокировкой" и одного триггера типа "защелка".

Кроме того это снижает надежность регистр

1 ра и вводит дополнительную задержку в..два 10 периода частоты следования синхроимпульcos, которую необходимо компенсировать.

Цель изобретения — упрощение регистра.

Для этого в предлагаемом регистре инверсный вход согласующего Д-триггера 15 соединен с выходом второго усилителя, выход j К-триггера г. -го разряда подклк - чен к информационному входу согласующего

Д-триггера, выходы которого соединены со входами ЪК-триггера (i + 1)-го раз ряда.

На фиг, 1 изображена функциональная схема регистра сдвига на однотактных

3К- триггерах типа "двойная защелка" (для простоты рассматриваются (-й и(Ь + 1)-й, . разряды регистра); на фиг. 2 и 3 эпюры выходных напряжений элементов регистра при различных значениях рассогласования сигналов синхронизации.

Регистр сдвига состоит йэ усилителя

1 сигналов синхронизации одной части ре-j гистра сдвига, оканчивающегося J К-триг ", гером 2 г. -ro разряда, усилителя 3 сигналов синхронизации другой части регистра начинающегося J К-триггером 4(+ 1)-г 1 разряда и согласующего триггера 5.

Устройство работает следующим образсфл.

При появлении сигнала синхронизации на входах усилителей 1 и 3 ввиду разбро40 са значений задержки распространения сиг -, нала с этих усилителей. возможно два ва- рианта рассогласования сигналов синхронизации, поступающих на разные части ре-1 гистра сдвига.

Если синхросигнал С „ + „ (L + 1) -го разряда задержан относительно синхросиг нала С (фиг. 2), то на выходе согласующего триггера 5 информационный сигнал

Q ., появляется с учетом времени переход50 ных процессов в согласующем триггере 5, 4 на заднем фронте синхросигнала (. Поэ1.1 тому синхросигнал осуществляет надежную

% 1 запись в (1 + 1)-й разряд регистра, Ес-, ли синхросигнал С j (фиг. 3) (-го раз I ряда задержан относ п ельно синхросигналд

С..+ (L + 1)-го разряда, то на выходе согласующего триггера 5 истинное знач : ние информационного сигнала Я г„сохраняется на интервале от заднего фронта сифхросигнала С до заднего фронта синхросигнала С <+ поэтому обеспечивается надежная перезапись информации из t -го в (L + 1)-й разряд регистра сдвига.

Использование изобретения позволяет сократить по сравнению с известными объем., согласующего устройства в регистре сдви- га не менее чем в 3 раза.

Регистр сдвига, содержащий. в каждом разряде J К триггеры, согласующий Д-три » гер, вход синхронизации бК- григгера (г.

+ 1)-го разряда подключен к выходу пер вого усилителя, вход которого соединен с входом второго усилителя и со входом уст ройства, выход второго усилителя под ключенн ко входу синхронизации К-тригге-, 1 ра L-го разряда, о т л и ч а ю щ и й,с я тем, что, с целью его упрощения инверсный вход согласующего Д-триггера соединен с выходом второго усилителя, выход К-триггера -го разряда подключен к информационному входу согласующего

Д-триггера, выходы которого соединены со входами 3 К-триггера (+ 1)-го разряда.

Источники информации, принятые во вн мание при экспертизе:

1. Дж. Скарлетт. ТТЛ-интегральные схЬ мы и их применение. М., "Мир", 1974.

2, Мясной В. и Кометесов В. Системы состязания : в регистрах на интегральных схемах ИСЛ, 5-17-71.

3. Стаханов А. И. Сравнение однофаз- ной и двухфазной систем синхронизации с учетом параметров системы распределения синхросигналов. "ВР", серия ЭВТ, 1970, вып. 3.

534793

Clef

ФигЗ

Составитель В. Захаров

Редактор С. Титова Текред М, диковин Корректор Б. IOrac

Заказ 5551/243 Тираж 723 Подписное
