Мастика цоколевочная

Мастика цоколевочная

Иллюстрации

Показать все

Реферат

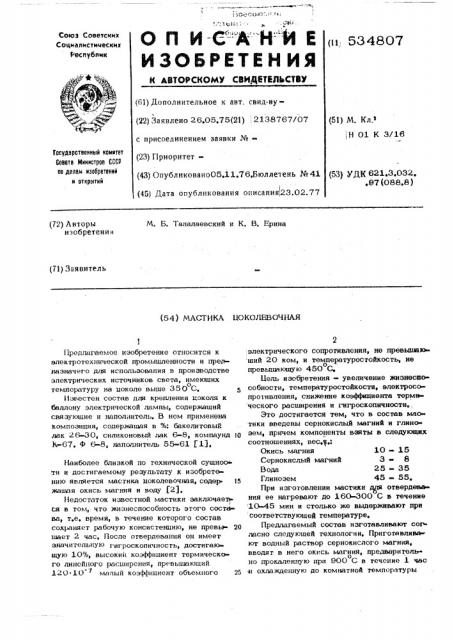

О П И - С"- А H "É Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

r 1а (Союэ Советских

Социалистических

Реотубпик (ll; 534807 (61) Дополнительное к авт, свид-ву(22) Заявлено 26.05,75(2l); 2138767/07 с присоединением заявки №(23) Приоритет(43) Опубликовано05,11.76,Бюллетень № 41 (45) Дата опубликования описания123.02.77 ! (5l) М. Кл.е Н 01 К 3/16

Гасударственный намитет

Совета Министров СССР нс делам изобретений и открытий (53} УДК 621.3,032.,97 (088.8 } (72) Авторы изобретения

М. Б. Тапапаевский и К. В, Ерина (71) Заявитель (54 } МАСТИКА UOKOJIEBOЧНАЯ т

Предлагаемое изобретение относится к электротехнической промышленности и прерназначего дпя использования в производстве электрических источников света, имеющих температуру на цоколе выше 350 С, 5

Известен сосгав дж крепления цокопя к баллону электрической лампы, содержащий связующие и напопнитепь, В нем применена композиция, содержащая в : бакелитовый пак 26-30, силиконовый пак 6-8, компаунд }О

К-67. Ф 6-8, напопнитепь 55-61 j 13.

Наиболее близкой по гехнической сущноо ти и достигаемому результату к изобретению является мастика цокопевочная, содеял 15 жащая окись магния и воду (2), Недостаток известной мастики заключает ся в том, что жизнеспособносгь этого состава, т,е, время, и течение которого состав сохраняет рабочую консистенцию, не превы 20 шаег 2 час, После огвердевания он имеет значитe<>nó гигроскопичносгь, достигающую 10%, высокии коэффициент термического линейного расширения, превышающий

120 10 малый коэффициент объемного 25 электрического сопротивления, не превыцающий 20 ком, и температуростойкость, не о превьпцающую 450 С, Цепь изобретения - увеличение жизнеспособности, температуростойкоств, эпектросопротивления, снижение коэффициента терми»ческого расширения и гигроскопичности.

Это достигается тем, что в состав мао тики введены сернокиспый магний и глинозем, причем компоненты взяты в спедующих соотношениях, вес.в.:

Окись магния 10» 15

Сернокиспый магний 3 8

Вода 25- 35

Гпинозем 4555, При изготовлении мастики qp огвердева ния ее нагревают до 160-300 С в течение 10-45 мин и столько же выдерживают при соответствующей температуре, Предлагаемый состав изготавливают сот пасно следующей гехнопогии, Пригогавпива ют водный раствор сернокиспого магния, вводят в него окись магния, предваритопьно прокаленную при 900 С в течение 1 час и охпаждеыную до комнатной температуры

534807

Таблица 1

3,6

25,4

45,3

12,6

5,7

7,9

34,8

54,5

Таблица 2

32,0

3,8

432

1,5

88,0

1,6

4,1

86,0

391

1,6

5,0 щательно перемешивают, затем добавляют нозем, предварительно прокаленный и ох лажденный, как указано выше для окиси маг я, перемешивая до однородности, Для от ердеваняя мастику нагревают до 160$00 G в течение 10-45 мин и столько же

Иэ приведенных данных видно, что качество предлагаемой мастики значительно 30 вьые таковых известного состава: иизнеспо, обность увеличена вдвое и превышает4час,, гроскопичность снижена с 10 до 4%, к щиент термического расшире п я сниже тримерцо на 25% и не превышает 92 ° 15 65 коэффициент обьомного электрического сопротивления увеличен более, чем в 20 раз ф достигает 432 ком, тюмиерйтуростойкость: о оститает 70 1 С, а прочность крепления роколя к колбе сосгавляег 1,5 н,м. 60

ыдерживают при соответствующей гемпера1 туре, Испытанные составы мастик приведены в табл. 1.

Свойства, которыми обладают испытанные составы, приведены в табл. „3.

Предлагаемая цоколевочная мастика буд т применяться всеми электроламповыми

Ьаводами страны, изготавливающими высокс интенсивные источники света в кварцевых и керамических оболочках.

Формула изобретения

Мастика цоколевочная, содержащая окисл

- магния и воду, отличающаяся тем, что, с целью увеличения жизнеспособности, злекгросопротивления, темперагуро стойкости, снижения гигроскопичности и ко 534807

Составитель А» Фученсиров редактор Ве ельдман Техред,А, Богдан Коррек А

Заказ 5517/254 Тираж 963 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Мосева, Ж35, Раушская наб., д» 4/5

Филиал ППП Патент, г. Ужгород, ул Проектная, 4

4ффициента термического расширения, в ее состав введены сернокислый магний и глинозем, причем компоненты взяты s следую» щих соотношениях, вес.ч,т

Окись магния

Сернокислый магний

Вода

Глинозем

10- 15

3 - 8

25 - 35

45 - 55»
