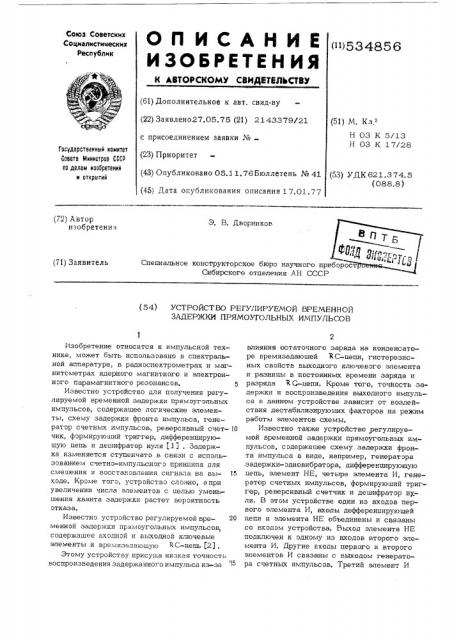

Изобретение относится к импульсной технике, может быть использовано в спектральной аппаратуре, в радиоспектрометрах и магнитометрах ядерного магнитного и электронного парамагнитного резонансов. 5

Известно устройство для получения регулируемой временной задержки прямоугольных импульсов, содержащее логические элементы, схему задержки фронта импульса, генератор счетных импульсов, реверсивный счет-10 чик, ф ормиру ю ший триггер, дифференцирующую цепь и дешифратор нуля (1) . Задержка изменяется ступенчато в связи с использованием счетно-импульсного принципа для смещения и восстановления сигнала на вы- 15 ходе. Кроме того, устройство сложно, а при увеличении числа элементов с целью уменьшения кванта задержки растет вероятность отказа, Известно устройство регулируемой вре- 20 менной задержки прямоугольных импульсов, содержащее входной и выходной ключевые элементы и времязадающую С-цепь (2) .

Зтому устройству присуща низкая точность воспроизведения задержанного импульса из-за влияния остаточного заряда на конденсаторе времязадаюшей RC-цепи, гистерезисных свойств выходного ключевого элемента и разницы в постоянных времени заряда и разряда Я G-цепи. Кроме того, точность задержки и воспроизведения выходного импульса в данном устройстве зависит от воздействия дестабилизирующих факторов на режим работы элементов схемы.

Известно также устройство регулируемой временной задержки прямоугольных импульсов, содержащее схему задержки фронта импульса в виде, например, генератора задержки-одновибратора, дифференцирующую цепь, элемент НЕ, четыре элемента И, генератор счетных импульсов, формирующий триггер, реверсивный счетчик и дешифратор нуля, В этом устройстве один из входов первого элемента И, входы дефференцируюшей цепи и элемента НЕ объединены и связаны со входом устройства. Выход элемента НЕ подключен к одному из входов второго элемента И. Другие входы первого и второго элементов И связаны с выходом генератора счетных импульсов. Третий элемент И

534856 включен последовательно B цепь суммируюшегс входа реверсивного счетчика, а его управляюший вход соединен с единичным выходом фэрмируюшегэ триггера, Выход второго элемента И подключен Ко входу третье- ф

ro элемента И. Четвертый элемент И включен последовательнэ между единичным выходом фэрмируюшего триггера и вычитаюшим входом реверсивного счетчика, а его управляющий вход связан с выходом первэго элемента И. Установочные входы формирующего триггера подключены к выходам схемы задержки фронта импульса и дешифратора нуля, входы которого соединены с кодовыми выходами реверсивного счетчика, Выходом данного устройства является выход формируюшего триггера (3) .

В этом устройстве задержанный импульс формируется путем сложения и последующего вычитания кодов реверсивного счетчика, соответствующих заданным интервалам задержки. Квантованная задержка можетбыть приближена к плавной, если квант настолько мал, что находится за пределами разреЖ шаюшей способности по времени устрэйств, использующих задержку. Снижение кванта задержки достигается путем повышения разрядностей реверсивного счетчика и дешифратора нуля. Однако устройство задержки с использованием многоразрядных реверсивных счетчиков, в особенности если изменение задержки должно быть плавным, сложно и сравнительно громоздко. С увеличением числа элементов схемы снижается ее надежн ость.

Бель изобретения — более плавная регулировка задержки и повышение егo надежности — достигается тем, что в устройство регулируемой временной задержки прямоугэльных импульсов, содержашее генератор задержки, дифференцируюшую цепь, два элемента И и элемент НЕ, вход которогэ объединен со вхэдом устройства, входом дифференцируюшей цепи и одним из входов пер- 4> вэго элемента И, а выход подключен к одному из входов второго элемента И, введены два элемента ИЛИ, вторая дифференцируюшая цепь, вход которой соединен с выходом элемента НЕ, второй элемент НЕ, выход которого подключен кэ второму входу второго элемента И, а вход — ко второму входу первого элемента И к выходу генератора задержки, управляюший вход которого соединен с выходом первого элемента

ИЛИ. Входы последнего подключены к выхс дам дифференцируюшей цепей, вхэды второго элемента ИЛИ соединены с выходами элементов И, а выход является выходом устройства. 60

На фиг. 1 изображена схема описываемого устройства, на фиг, 2 — временная диаграмма, поясняющая принцип его действия.

Устройство содержит генератор задержки 1, дифференцирующие цепи 2 и 3, элементы ИЛИ 4 и 5. Выход элемента ИЛИ 4 соединен с управляюшим входом генератора задержки 1, а входы подключены к выходам дифференцирующих цепей 2 и 3. Вход дифференцирующей цепи 2, являюшийся входом устр ойства, с оединен с o Bx од ом элеме HTG

HE 8 и одним из входов элемента И 6, дру( гэй вход которого подключен к выходу генератора задержки 1 и ко входу элемента

НЕ 9, а выход — ко входу элемента ИЛИ

5. Другой вход элемента ИЛИ 5 соединен с выходом элемента И 7, входы которого связаны с выходами элемента HE 8 и элемента HE 9. Вход дифференцируюшей цепи

3 соединен с выходом первого элемента

НЕ 8. Выход элемента ИЛИ 5 является выходом устройства.

И

Прямоугольные импульсы „й (фиг,2) длительностью с „, подлежашие задержке, поступают на дифференцируюшую цепь 2, элемент И 9, элемент НЕ 8, Управляющие запуском генератора задержки 1 сигналы

"е", соответствуюшие во времени переднему и заднему фронтам исходного импульса " а", ф орм ируются диффе ре нцируюшей цепью

2 (б), элементом НЕ 8 (r), дифференцируюшей цепью 3 (д ) и объединяются элементом ИЛИ 4 (e). Генератор задержки 1, например эднэвибратэр, является генератором логически.х нулей и формирует прямоугольные импульсы (ж) длительностью Г, равной задержке сигнала. Элемент И выполняет операцию логического умножения (в) сигналов входного (а) и генератора задержки

1 (ж). Элемент И 7 умножает (и) инвертированные сигналы — входной (г) = (а) и генератора задержки (з) = (ж) . Элемент ИЛИ

5 вып олняет л огическ ое сложение вых одных сигналов элемента И 6 (б) и элемента

И 7 (и). При этом длительность задержанного импульса на выходе элемента ИЛИ 5, т.е, на вьгходе устройства, при изменении времени задержки Г в пределах О < Г (t и равна длительности входного импульса .

И

Для периодической последовательности прямэугольных симметричных импульсов (скважность 2) максимально реализуемая задержка 7. равна половине периода, что обеспечивает сдвиг фазы выходных колебаний о

180 . Расширение пределов задержки достигается путем последовательного включения неэбходимэго количества устройств задержки.

534856

Ф ормула изобретения

Устройство регулируемой, временной задержки прямоугольных импульсов, содержашее генератор задержки, дифференцирующую цепь, элемент НЕ и два элемента И, причем один из входов первого элемента И и входы дифференцируюшей цепи и элемента НЕ соединены со входом устройства, а один из вхо-10 дов второго элемента И подключен к выходу элемента НЕ, о т л и ч а ю ш е ес я тем, что, с целью более плавного регулирования задержки и повышения надежности, в него введены два элемента ИЛИ, 15 вторая дифференцирующая цепь, вход которой соединен с выходом элемента НЕ, второй элемент НЕ, выход которого подключен Ко второму входу второго элемента И, а входко второму входу первого э.емента И и к выходу генератора задержки, управляюший вход которого соединен с выходом первого элемента ИЛИ, входь; последнего подключены к выходам диффере..иируюших цепей, входы второго элемента, ЛИ соединены с выходами элементов И, а вых".д является выходом устройства.

Источники информации, принятые во внимание при экспертизе:

1, Авт.св. ¹ 251566, кл. Н 03 К =. 3

27.03.69, 2. Авт. св. № 400997, кл. Н 03 К 5 13

Н 03 К 17/28, 09.08. 71.

3. Авт.св. М 453790, кл. Н03 К 5/13, 1 1.07.73.
