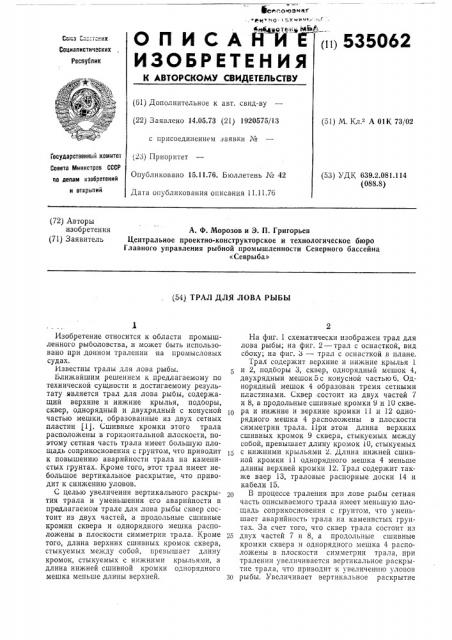

ОПИСАЙИ™Е

ИЗОБРЕТЕН ИЯ (и) 535062

Сскз Сс= т=них

Социалистических

Реслублии

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 14.05.73 (21) 1920575/13 (51) М. Кл.з А 01К 73/02 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР по делам изобретений и отнрытнй )3) Приоритет

Опубликовано 15.11.76. Бюллетень М 42

Дата опубликования описания 11.11.76 (53) УДК 639.2.081.114 (088.8) (72) Авторы изобретения (71) Заявитель

А. Ф. Морозов и 3. П. Григорьев

Центральное проектно-конструкторское и технологическое бюро

Главного управления рыбной промышленности Северного бассейна

«Севрыба» (54) ТРАЛ ДЛЯ ЛОВА РЫБЫ.1

Изобретение относится к области промышленного рыболовства, и может быть использовано при донном тралении на промысловых судах.

Известны тралы для лова рыбы.

Ближайшим решением к предлагаемому по технической сущности и достигаемому результату является трал для лова рыбы, содержащий верхние и нижние крылья, подооры, сквер, однорядный и двухрядный с конусной частью мешки, образованные из двух сетных пластин (1). Сшивные кромки этого трала расположены в горизонтальной плоскости, поэтому сетная часть трала имеет большую площадь соприкосновения с грунтом, что приводит к повышению аварийности трала на каменистых грунтах. Кроме того, этот трал имеет небольшое вертикальное раскрытие, что приводит к снижению уловов.

С целью увеличения вертикального раскрытия трала и уменьшения его аварийности в предлагаемом трале для лова рыбы сквер состоит из двух частей, а продольные сшивные кромки сквера и однорядного мешка расположены в плоскости симметрии трала, Кроме того, длина верхних сшивных кромок сквера, стыкуемых между собой, превышает длину кромок, стыкуемых с нижними крыльями, а длина нижней сшивной кромки однорядного мешка меньше длины верхней.

На фиг. 1 схематически изображен трал для лова рыбы; на фиг. 2 — трал с оснасткой, вид сооку; на фиг. 3 — трал с оснасткой в плане.

Трал содержит верхние и нижние крылья 1 и 2, подборы 3, сквер, однорядный мешок 4, двухрядный мешок 5 с конусной частью 6. Однорядный мешок 4 образован тремя сетными пластинами. Сквер состоит из двух частей 7 и 8, а продольные сшивные кромки 9 и 10 сквера и нижние и верхние кромки 11 и 12 однорядного мешка 4 расположены в плоскости симметрии трала. 11ри этом длина верхних сшивных кромок 9 сквера, стыкуемых между собой, превышает длину кромок 1О, стыкуемых

15 с нижними крыльями 2. Длина нижней сшивной кромки ll однорядного мешка 4 меньше длины верхней кромки 12. Трал содержит также ваер 13, траловые распорные доски 14 и кабели 15.

В процессе траления при лове рыбы сетная часть описываемого трала имеет меньшую площадь соприкосновения с грунтом, что уменьшает аварийность трала на каменистых грунтах. 3а счет того, что сквер трала состоит из

25 двух частей 7 и 8, а продольные сшивные кромки сквера и однорядного мешка 4 расположены в плоскости симметрии трала, при тралении увеличивается вертикальное раскрытие трала, что приводит к увеличенгно уловов зо рыбы. Увеличивает вертикальное раскрытие

535062 трала также и то, что кромки однорядного мешка, обращенные к грунту, имеют меньшую по величине сбавку, чем верхние кромки. Оснастка верхней и нижней подбор 3 трала выполнена таким образом, что позволяет применять данный трал на промысловых судах всех типов.

Формула изобретения

1. Трал для лова рыбы, содержащий верхние и нижние крылья, подборы, сквер, однорядный и двухрядный с конусной частью мешки, образованные из двух сетных пластин, о тл и ч а ю щи и с я тем, что, с целью увеличения вертикального раскрытия трала и уменьшения его аварийности, сквер, состоит из двух частей, а продольные сшивные кромки сквера и однорядного мешка расположены в плоскости симметрии трала.

5 2. Трал по и. 1, отличающийся тем, что длина верхних сшивных кромок сквера, стыкуемых между собой, превышает длину кромок, стыкуемых с нижними крыльями.

3. Трал по п. 1, отличающийся тем, что

10 длина нижней сшивной кромки однорядного мешка меньше длины верхней.

Источник информации, при нятый во внимание экспертизой: (Ц Патент ГДР № 53457, кл. 45h 73/02, 15 1968 г.

535062 Составитель А. Бражникова

Редактор Л. Новожилова Техред E. Подурушина

Корректор Л. Денискина

Типография, пр. Сапунова, 2

Заказ 2370/16 Изд. М 1772 Тираж 723 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
