Стекло

Стекло

Иллюстрации

Показать все

Реферат

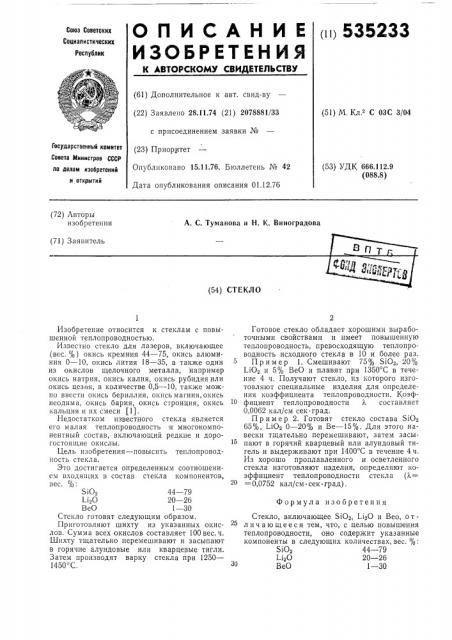

О П И С А Н И Е (и) 535233

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сонц Советских

Социалистических

Республик (61) Дополнительное к авт. свиЛ-ву (22) Заявлено 28.11.74 (21) 2078881/33 с присоединением заявки № (23) Приоритет

Опубликовано 15.11.76. Бюллетень № 42

Дата опубликования описания 01.12.76 (51) М. Кл. С ОЗС 3/04

Государственный комитет

Совета Министров СССР (53) УДК 666.112.9 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

А. С. Туманова и Н. К. Виноградова

Формула изобретения

Изобретение относится к стеклам с повышенной теплопроводностью.

Известно стекло для лазеров, включающее (вес. %) окись кремния 44 — 75, окись алюминия 0 — 10, окись лития 18 — 35, а также один из окислов щелочного металла, например окись натрия, окись калия, окись рубидия или окись цезия, в количестве 0,5 — 10, также можно ввести окись бериллия, окись магния, окись неодима, окись бария, окись стронция, окись кальция и их смеси (1).

Недостатком известного стекла является его малая теплопроводность и многокомпонентный состав, включающий редкие и дорогостоящие окислы.

Цель изобретения — повысить теплопроводность стекла.

Это достигается определенным соотношением входящих в состав стекла компонентов, вес. %:

SiOz 44 — 79

1 120 20 — 26

ВеО 1 — 30

Стекло готовят следующим образом.

Приготовляют шихту из указанных окислов. Сумма всех окислов составляет 100 вес.ч.

Шихту тщательно перемешивают и засыпают в горячие алундовые или кварцевые тигли.

Затем производят варку стекла при 1250—

1450 С.

Готовое стекло обладает хорошими выработочными свойствами и имеет повышенную теплопроводность, превосходящую теплопроводность исходного стекла в 10 и более раз.

Пример 1. Смешивают 75% $10в, 20%

LiOz и 5% ВеО и плавят при 1350 С в течение 4 ч. Получают стекло, из которого изготовляют специальные изделия для определения коэффициента теплопроводности. Коэффициент теплопроводности Х составляет

0,0062 кал/см сек град.

Пример 2. Готовят стекло состава SiO

65%, LiOg 0 — 20% и Be — 15%. Для этого навески тщательно перемешивают, затем засыпают в горячий кварцевый или алундовый тигель и выдерживают при 1400 С в течение 4 ч.

Из хорошо проплавленного и осветленного стекла изготовляют изделия, определяют коэффициент теплопроводности стекла (Х=

=0,0752 кал/см сек.град).

Стекло, включающее ЫОе, 1 120 и Вео, от25 л и ч а ю щ е е с я тем, что, с целью повышения теплопроводности, оно содержит указанные компоненты в следующих количествах, вес. :

SiOg 44 — 79

1-1,0 20 — 26

ВеО 1 — 30

535233

Составитель Л. Булгакова

Техред А. Камышиикова

Корректор Н. Аук

Редактор Э. Шибаева

Заказ 2372/10 Изд. № 1769 Тираж 575 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Источники информации, принятые во внимание при экспертизе:

1. Патент Франции № 2141578, кл. В 65g

51/00, 1973.
