Водный электролит для осаждения сплавов на основе палладия

Водный электролит для осаждения сплавов на основе палладия

Иллюстрации

Показать все

Реферат

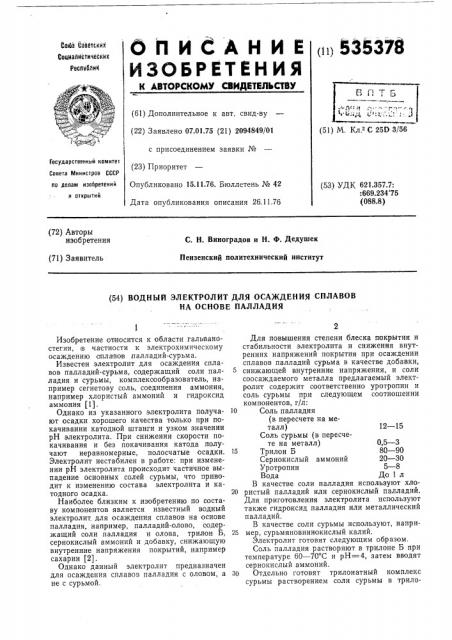

О П И 0 ж Н И Е „„SSSSXS

ИЗОБРЕТЕНИЯ бойз Овеет(них

Социалйстичееких

Респчб ;ий

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 07.01.75 (21) 2094849/01 с присоединением заявки № (23) Приоритет (51) М, Кл.е С 25Р 3/56

Государственный комитет

Совета Министров СССР по делам изобретений Опубликовано 15.11.76. Бюллетень № 42 (53) УДК 621.357.7:

: 669.234 75 (088.8) и открытий

Дата опубликования описания 26.11.76 (72) Авторы изобретения

С. Н. Виноградов и Н. Ф. Дедушек

Пензенский политехнический институт (71) Заявитель (54) ВОДНЫЙ ЭЛЕКТРОЛИТ ДЛЯ ОСА)КДЕНИЯ СПЛАВОВ

НА ОСНОВЕ ПАЛЛАДИЯ

Изобретение относится к области галываностегии, tB частности к электрохимическому осаждению сплавов лалл адий-сурьма.

Известен электролит для осаждения сплавов палладий-сурьма, содержащий соли палладия и сурьмы, комплексообразователь, например сегнетову соль, соединения аммония, например хлористый аммоний и гидроксид аммония (1).

Однако из указанного электролита получают осадки хорошего качества только при покачивании катодной штанги и узком значении рН электролита. При снижении скорости покачивания и без покачивания катода получают неравномерные, полосчатые осадки.

Электролит нестабилен в работе: при изменении рН электролита происходит частичное выпадение основных солей сурьмы, что приводит к изменению состава электролита и катодного осадка.

Наиболее близким к изобретению по составу компонентов является известный водный электролит, для осаждения сплавов на основе палладия, например, палладий-олово, содержащий соли палладия и олова, трилон Б, сернокислый аммоний и добавку, снижающую внутренние напряжения покрытий, например сахарин (2).

Однако данный электролит предназначен для осаждения сплавов палладия с оловом, а не с сурьмой.

Для повышения степени блеска покрытия и стабильности электролита и снижения внутренних напряжений покрытия при осаждении сплавов палладий сурьма в качестве добавки, снижающей внутренние напряжения, и соли соосаждаемого металла предлагаемый электролит содержит соответственно уротропин и соль сурьмы при следующем соотношении компонентов, г/л:

10 Соль палл адия (в пересчете на металл) 12 — 15

Соль сурьмы (в пересчете на металл) 0,5 — 3

15 Трилон Б 80 — 90

Сернокислый аммоний 20 — 30

Уротропин 5 — 8

Вода До1л

В качестве соли палладия используют хло20 ристый палладий или сернокислый палладий.

Для приготовления электролита используют также гидроксид палладия или металлический палладий.

В качестве соли сурьмы используют, напри25 мер, сурьмяновиннокислый калий.

Электролит готовят следующим образом.

Соль палладия растворяют в трилоне Б при температуре 60 — 70 С и рН=4, затем вводят сернокислый аммоний.

Зо Отдельно готовят трилонатный комплекс сурьмы растворением соли сурьмы в трило535378 не Б при температуре 50 — 60 С и рН=4, затем вводят сернокислый аммоний.

Оба раствора смешивают и вводят уротропин.

Процесс осаждения рекомендуется проводить при комнатной температуре, рН=З,8 — 4,2 и катодной плотности тока 0,5 — 0,7 А/дм .

С увеличением плотности тока от 0,1 до

0,65 А/дм и при соотношении палладия к сурьме в электролите 12,5: 2,5 содержание: сурьмы в сплаве увеличивается от 6 до 12%.

Зависимость состава сплава, внутренних напряжений, выхода по току и рассеивающей способности электролита от соотношения концентраций палладия и сурьмы в электролите представлены в табл. I.

Трилон Б вводят в электролит для образования комплексных соединений с палладием и сурьмой и для- повышения степени блеска, уротропин — для снижения внутренних напряжений, сернокислый аммоний —,для повышения электропроводности и буферных свойств электролита.

Таблица 1

Концентрация палладия и сурьмы в электролите, г/л

Рассеивающая способность электролита, %

Состав сплава, %

Внутренние напряжения, к г/см

Выход по току, % палладий палладий сурьма сурьма

77

Как видно из таблицы, с увеличением концентрации сурьмы в электролите, растет ее содержание в сплаве. Выход сплава по току при этом также увеличивается, а внутренние напряжения и рассеивающая способность электролита снижаются. Хотя рассеивающая способность электролита и снижается, но она выше, чем у известного электролита (42%).

Сравнительные экспериментальные данные по качеству покрытий, полученных в известном и предложенном электролитах, приведены в табл. 2.

Таблица 2

Предложенный электролит

Известный

Экспериментальные данные

Содержание сурьмы в сплаве, %

Выход по току, %

Скорость осаждения при плотности тока

0,5 а/дм, мкм/мин

Максимальная толщина покрытия, мкм

Микротвердость покрытия, кг/мм

Износостойкость покрытия при нагрузке на контакт 200 г/мм, колич. переключений

Внутренние напряжения, кг/см

Пористость, пор/см

Переходное электросопротивление при нагрузке на контакт 50 г, Ом

Общая отражательная способность, %

Зеркальная отражетельная способность, %

Сцепление с основой, метод „гиб с перегибом" до излома

0,13

81

0,10

86

0,12

360

58770

424

97680

345

62430

760 беспористое

0,0092

3250 беспористое

0,0095

890 беспористое

0,0097

32

20 отслаивание

56,4

31 покрытий не

27 наблюдается

Предложенный электролит для осаждения промышленности для гальванического покрысплавов паладий-сурьма целесообразно ис- 20 тия электрических контактов, работающих в пользовать в электронной и радиотехнической условиях сухого трения.

14,5

14,0

13,5

13,0

12,5

12,0

0,5

1,0

1,5

2,0

2,5

3,0

97,2

96,6

95,1

94,1

92,2

90,33

2,8

3,4

4,9

5,9

7,8

9,67

1708

1368

889

793

764

70,2

73,4

77,3

80,9

82,3

86,4

535378

Формула изобретения

12 — 15

0,5 — 3

80 — 90

20 — 30

5 — 8

До1л

Составитель В. Бобок

Техред М. Семенов

Корректор Л. Котова

Редактор И. Шубина

Заказ 2494/12 Изд. № 1787 Тираж 1068 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2

Водный электролит для осаждения сплавов на основе палладия, содержащий соли палладия и соосаждаемого металла, трилон Б, сернокислый аммоний и добавку, снижающую внутренние напряжения покрытия, о т л и ч ающий ся тем, что, с целью повышения степени блеска покрытия и стабильности электролита и снижения внутренних напряжений покрытия при осаждении сплавов палладийсурьма, в качестве добавки, снижающей внутренние напряжения, и соли соосаждаемого металла он содержит соответственно уротропин и соль сурьмы при следующем соотношении компонентов, г/л:

Соль палладия (в пересчете на металл)

Соль сурьмы (в пересчете на металл)

Трилон Б

Сер нокислый аммоний

Уротропин

Вода

Источники информации, принятые во внимание при экспертизе:

1. Авт. св. № 476332, М. Кла С 23Ь 5/32, 1974.

2. Авт. св. № 418563, М. Кла С 23Ь 5/32, 1972.
