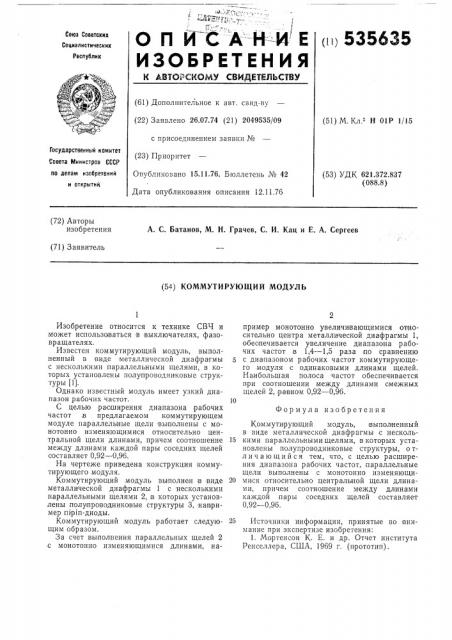

О П ЙС А-Н--И Е изоьеитяния

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.07.74 (21) 2049535/09 с присоединением заявки № (23) Приоритет

Опубликовано 15.11.76. Бюллетень № 42

Дата опубликования описания 12.11,76 (51) М. Кл. Н 01Р 1/15

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.372.837 (088.8) (72) Авторы изобретения

А. С. Батанов, М. Н. Грачев, С. И. Кац и Е. А. Сергеев (71) Заявитель (54) КОММУТИРУЮЩИЙ МОДУЛЬ

Изобретение относится к технике СВЧ и может использоваться в выключателях, фазовращателях.

Известен коммутирующий модуль, выполненный в виде металлической диафрагмы с несколькими параллельными щелями, в которых установлены полупроводниковые структуры (11.

Однако известный модуль имеет узкий диапазон рабочих частот.

С целью расширения диапазона рабочих частот,в предлагаемом коммутирующем модуле параллельные щели выполнены с монотонно изменяющимися относительно центральной щели длинами, причем соотношение между длинами каждой пары соседних щелей составляет 0,92 — 0,9б.

На чертеже приведена конструкция коммутирующего модуля.

Коммутирующий, модуль вы|полнен в виде металлической диафрагмы 1 с несколькими параллельными щелями 2, в которых установлены,полуспро водниковые структуры 3, например nipin-диоды.

Коммутирующий модуль работает следующим образом.

За счет выполнения параллельных щелей 2 с монотонно изменяющимися длина ми, .например монотонно увеличивающимися относительно центра металлической диафрагмы 1, обеспечивается увеличение диапазона рабочих частот в 1,4 — 1,5 раза по сравнению с диапазоном рабочих частот коммутирующего,модуля с одинаковыми длинами щелей.

Наибольшая полоса частот обеспечивается при соотношении между длинами смежных щелей 2, равном 0,92 — 0,96.

Формула изобретения

Коммутирующий модуль, выполненный в виде металлической диафрагмы с несколь15 кими параллельными щелями, в которых установлены полупроводниковые структуры, о тл и ч а ю шийся тем, что, с целью расширения диапазона рабочих частот,,параллельные щели выполнены с монотонно изменяющи20 мися относительно центральной щели длинами, причем соотношение между длинами каждой пары соседних щелей составляет

0,92 — 0,96.

25 Источники информации, принятые во внимание при экспертизе изобретения:

1. Мортенсон К. Е. и др. Отчет института

Penceллера, США, 1969 г. (прототип).
