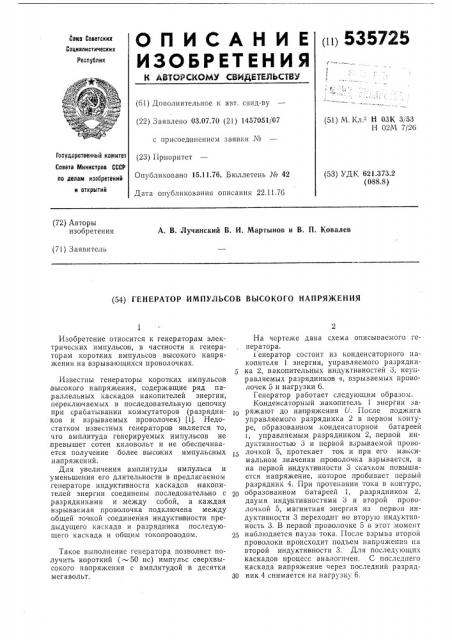

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. спид-ву (22) Заявлено 03.07.70 (21) 1457051/07 с присоединением заявки ¹

ГасУдаРственный комитет (23) 11риоритет

Совета Министров СССР по делам изобретений Опубликовано 15.11.76. Бюллетень Ъе 42 (51) М. Кл.- Н ОЗК 3/53

Н 02М 7/26 (53) УДК 621.373.2 (088.8) и открытий

Дата опубликования описания 22.11.7б (72) Авторы изобретения

A. В. Лучинский В. И. Мартынов и В. П. Ковалев (7l) Заявитель (54) ГЕНЕРАТОР ИМПУЛЬСОВ ВЫСОКОГО НАПРЯЖЕНИЯ

Изобретение относится к генераторам электрических импульсов, в частности к генераторам коротких импульсов высокого напряжения на взрывающихся проволочках.

Известны генераторы коротких импульсов высокого напряжения, содержащие ряд параллельных каскадов накопителей энергии, переключаемых в последовательную цепочку при срабатывании коммутаторов (разрядников и взрываемых проволочек) (1). Недостатком известных генераторов является то, что амплитуда генерируемых импульсов не превышет сотен киловольт и не обеспечивается получение более высоких импульсных на пряжений.

Для увеличения амплитуды импульса и уменьшения его длительности в предлагаемом генераторе индуктивности каскадов накопителей энергии соединены последовательно с разрядниками и между собой, а каждая взрываемая проволочка подключена между общей точкой соединения индукти вности предыдущего каскада и разрядника последующего каскада и обгцим токопроводом.

Такое выполнение генератора позволяет получить короткий (50 нс) импульс сверхвысокого напряжения с амплитудой в десятки мегавольт.

На чертеже дана схема описываемого генератора.

1 енератор состоит из конденсаторного накопителя 1 энергии, управляемого разрядника 2, накопительных индуктивностей 3, неуправляемых разрядников +, взрываемых проволочек 5 и нагрузки 6.

Генератор работает следующим образом.

Конденсаторный, накопитель 1 энергии заряжают до напряжения U. После поджига управляемого разрядника 2 в первом контуре, образованном .конденсаторнои батареей

1, управляемым разрядником 2, первой индуктивностью 3 и первой взрываемой проволочкой 5, протекает ток и при его максимальном значении проволочка взрывается, а на первой индукти вности 3 скачком повышается напряжение, которое пробивает первый разрядник 4. При протекании тока в контуре, образованном батареей 1, разрядником 2, двумя индуктивностями 3 и второй проволочкой 5, магнитная энергия из первой индуктивности 3 переходит во вторую индуктивность 3. В первой проволочке 5 в этот момент наблюдается пауза тока. После взрыва второй проволоки происходит подъем напряжения на второй индуктивности 3. Для последующих каскадов процесс аналогичен. С последнего каскада напряжение через последний разрядЗО ник 4 снимается на нагрузку б.

535725

Формула изобретения,аа с,тем поджига

С оста витель A. Борзи ко в

Текред М. Семенов

Редактор A. Пейсоченко

Корректор М. Лейзерман

Заказ 2359/8 Изд. ¹ 1751 Тира>к 1029 Подписное

ЦНИИПИ Государственного когиитста Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Генератор импульсов высокого напряжения па взрывающихся проволочках, состоящий из ряда связанных с общим токопроводом каскадов, каждый из которых содержит индуктивность, разряд пик и взрываемую,проволочку, отличающийся тем, что, с целью увеличения амплитуды импульса и уменьшения его длительности, инду ктивности каскадов соединены последовательно с разрядниками и между собой, а каждая взрываемая проволочка подключена между общей точкой соединения индуктивности предыдущего каскада и разряд ника последующего каокада и об5 щим токопроводом.

Источник информации, принятый во внимание .при экспертизе:

10 1. журнал «Zeitschrift fur аппеч апйе

Phisil<», В 26 № 5, 1969, стр. 350 — 354.
