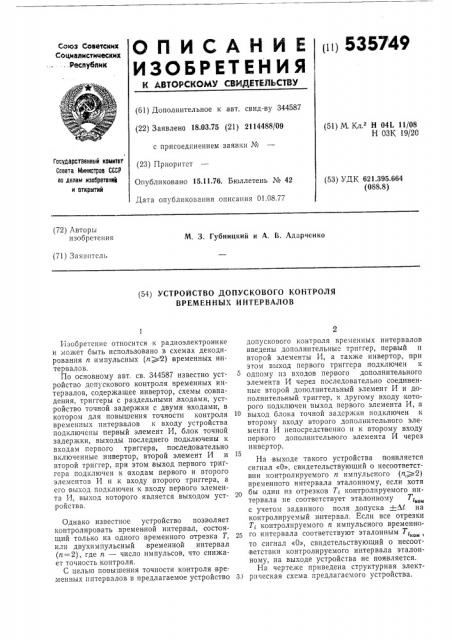

О П И С А Н И Е н1) 535749

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Советских

Социалистических..Республик (61) Дополнительное к авт. свид-ву 344587 (22) Заявлена 18.03.75 (21) 2114488/09 с присоединением заявки № (23) Приоритет

Опубликовано 15.11.76. Бюллетень № 42

Дата опубликования описания 01.08.77 (51) M. Кл е Н 041 11/08

Н ОЗК 19/20

Гасударственный комитет

Совета Министров СССР па делам изааретений и открытий (53) УДК 621.395.664 (088.8) (72) Авторы изобретения

М. 3. Губницкий и А. В. Адарченко (7l) Заявитель (54) УСТРОЙСТВО ДОПУСКОВОГО КОНТРОЛЯ

BPEMEHHbIX ИНТЕРВАЛОВ

Изобретение относится к радиоэлектронике и может быть использовано в схемах декодирования и импульсных (п2) временных интервалов.

По основному авт, св. 344587 известно устройство допускового контроля временных интервалов, содержащее инвертор, схемы совпадения, триггеры с раздельными входами, устройство точной задержки с двумя входами, в котором для повышения точности контроля временных интервалов к входу устройства подключены первый элемент И, блок точной задержки, выходы последнего подключены к входам первого триггера, последовательно включенные инвертор, второй элемент И и второй триггер, при этом выход первого триггера подключен к входам первого и второго элементов И и к входу второго триггера, а его выход подключен к входу первого элемента И, выход которого является выходом устройства.

Однако известное устройство позволяет контролировать временной интервал, состоящий только из одного временного отрезка Т, или двухимпульсный временной интервал (n=2), где n — число импульсов, что снижает точность контроля.

С целью повышения точности контроля временных интервалов в предлагаемое устройство допускового контроля временных интервалов введены дополнительные триггер, первый и второй элементы И, а также инвертор, при этом выход первого триггера подключен к одному пз входов первого дополнительного элемента И через последовательно соединенные второй дополнительный элемент И и дополнительный триггер, к другому входу которого подключен выход первого элемента И, а выход блока точной задержки подключен к второму входу второго дополнительного элемента И непосредственно и к второму входу первого дополнительного элемента И через инвертор.

На выходе такого устройства появляется сигнал «О», свидетельствующий о несоответствии контролируемого и импульсного (и):2) временного интервала эталонному, если хотя бы один из отрезков Т; контролируемого интервала не соответствует эталонному Т,„ с учетом заданного поля допуска +-Л1 на контролируемый интервал. Если все отрезки

Т; контролируемого и импульсного .временного интервала соответствуют эталонным Т, то сигнал «0», свидетельствующий о несоответствии контролируемого интервала эталонному, на выходе устройства не появляется.

На чертеже приведена структурная элект33 рическая схема предлагаемого устройства.

535749

Устройство допускового контроля - временных интервалов состоит из первого элемента

И 1 с тремя входами 2, 3, 4 и выходом 5, первого триггера 6, второго элемента И 7, с двумя входами 8 и 9 и выходом 10, инвертора 11, блока 12 точной задержки, второго триггера

13, первого дополнительного элемента И 14 с двумя входами 15 и 16 и выходом 17, являющимся выходом устройства, второго дополнительного элемента И 18 с двумя входами !О

19 и 20 и выходом 21, дополнительного триггера 22 и дополнительного инвертора 23.

Вход 2 первого элемента И 1 управляется вторым триггером 13, на вход которого заведена последовательность импульсов эталонно- !5 го интервала с выхода первого триггера 6, а на другой вход — выход 10 второго элемента

И 7. На вход 9 элемента И 7 подается последовательность импульсов эталонного интервала, а на другой вход 8 — последовательность 20 импульсов контролируемого интервала, инвертированная с помощью инвертора 11. На вход триггера 6 с первого выхода блока 12 подается последовательность импульсов, первый и второй импульсы которой задержаны относи- 25 тельно первого импульса контролируемого интервала на величину

T> — 41, Т вЂ” И ном ном соответственно, где T 1, — номинальная величина первого отрезка контролируемого трехимпульсного интервала, Т 2, — номинальная величина второго отрезка контролируемого трехимпульсного интервала, 5t — величина заданного поля допуска на контролируемый интервал.

С второго выхода блока 12 на другой вход триггера 6 подается последовательность импульсов, первый и второй импульсы которой задержаны относительно первого импульса !0 контролируемого интервала на величину

71 +М У2 +At соответственно, т. е. длительность сформированных триггером 6 импульсов равна 24t. 45

Так как фронт импульса первого отрезка контролируемого интервала лежит в пределах соответствующего эталонного импульса, то состояние «О» триггера 13 на выходе изменяется на противоположное в момент времени, 50 соответствующий началу эталонного импульса, В этот момент времени на входе 8 элемента И 7 действует сигнал «1» контролируемого интервала, инвертированного с помощью инвертора 11, на входе 9 — сигнал «1» эталон- 55 ного импульса, соответствующего первому отрезку контролируемого интервала. Сигнал совпадения «О» с выхода 10 элемента И 7 перебрасывает триггер 13, что открывает элемент И 1 по входу 2 в промежутке времени 60

Ti — Ы вЂ”:Ti +М.

В момент прихода импульса первого отрезка контролируемого интервала элемент И 1 оказывается открытым по трем входам 2, 3, 4, и 65 на его выходе 4 появляется сигнал совпадения «О».

В промежутке времени, определенном длительностью эталонного импульса и длительностью импульса, задержанного в блоке 12 на величину

Ti +М, второй дополнительный элемент И 18 закрыт по входам 19 и 20. На вход 20 элемента И 18 действует сигнал «О» эталонного импульса с выхода триггера 6, а на вход 19 — сигнал «О» импульса, задержанного в блоке 12 на величину

У, 1 л; ном

Таким образом, в указанном промежутке времени с выхода 21 и элемента И 18 на один вход дополнительного триггера 22 действует сигнал «1», поэтому сигнал совпадения

«О» с выхода 5 элемента И 1 перебрасывает триггер 22 по другому входу в состояние «О», которое закрывает первый дополнительный элемент И 14 по входу 15.

К моменту поступления на вход 16 элемента 14 импульса, задержанного в блоке 12 на величину

Ti, +Л/ и инвертированного с помощью дополнительного инвертора 23, элемент И 14 закрыт по входу 15, и сигнал совпадения «О» на его выходе 17 не появлястся. По окончании длительности импульса, задержанного в блоке 12 на величину

Т, +At, элемент И 18 открывается, так как на его входах 19, 20 действует «1»; сигнал совпадения

«О» с его выхода 21 перебрасывает триггер 22 на выходе в состояние «1», открывающее элемент И 14 по входу 15.

По окончании эталонного импульса, соответстзующего первому отрезку контролируемого интервала, триггер 13 по первому входу перебрасывается сигналом «О» последовательности эталонных импульсов в состояние «О», которое сохраняется, пока на выходе 10 элемента И 7 не появится сигнал совпадения

«О». Если фронт импульса второго отрезка контролируемого интервала опережает фронт соответствующего эталонного импульса, а спад импульса второго отрезка контролируемого интервала по временному положению находится в пределах длительности эталонного импульса, то состояние «О» триггера 13 меняется на противоположное лишь по окончании импульса второго отрезка контролируемого интервала, так как на выходе 10 элемента И 7 появляется сигнал «О», благодаря тому, что на обоих его входах 8 и 9 действует сигнал «!». Сигнал совпадения «О» на выходе

10 элемента И 7 перебрасывает триггер 13 по второму входу в состояние «1», открывающее элемент И 1 по входу 2. Сигнал совпа535749

Формула изобретения 7

Составитель А. Адарченко

Техред М. Семенов

Корректор Н. Аук

Редактор Т. Янова

Заказ 1694716 Изд. № 575 Тираж 818 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 дения «О» на выходе 5 элемента И 1 не появляется, так как он закрыт по входу 3.

Таким образом, к моменту времени

Т2 +Л/ состояние «1» на выходе триггера 22 не изменится. В момент прихода импульса, задержанного в блоке 5 точной временной задержки на величину 2„ + At и инвертированного с помощью инвертора23, элемент И 14 оказывается открытым по двум входам 15, 16, а на его выходе 17 появляется сигнал совпадения «О», свидетельствующий о несоответствии контролируемого трехимпульсного интервала эталонному с учетом заданного поля допуска +At на,контролируемый интервал.

Если фронт импульса второго отрезка контролируемого интервала лежит в пределах соответствующего эталонного импульса, то состояние «О» триггера 13 меняется на противоположное в момент времени, соответствующий началу эталонного импульса, элемент И. 1 по входам 2, 4 оказывается открытым в промежутке времени — At —:Т, +At.

В момент прихода импульса второго отрезка контролируемого интервала элемент И 1 оказывается открытым по трем входам 2, 3, 4, а на его выходе 5 появляется сигнал совпадения «О». Так как в промежутке времени, определяемом длительностью эталонного импульса и длительностью импульса, задержанного в блоке 12 на величину

Т2 +М элемент И 18 закрыт по входам 19 и 20, то сигнал совпадения «О» с выхода 5 элемен6 та И 1 перебрасывает триггер 22 в состояние

«О», которое закрывает элемент И 14 по входу 15.

Таким образом, импульс, задержанный в блоке 12 на величину

Т2 +Ы на выход элемента 14 не проходит, т. е. сигнал совпад ния «0» на выходе 17 элемента

10 И 14 не появляется, что свидетельствует о соответствии контролируемого трехимпульсного интервала эталонному с учетом заданного поля допуска:-At на контролируемый интервал.

Предлагаемое устройство формирует на выходе сигнал соответствия контролируемого интервала, в результате чего повышается точность декодирования и импульсных (п)2) интервально-временных кодов.

Устройство допускового контроля временных интервалов по авт. св. 344587, о т л и ч аю щ ее с я тем, что, с целью повышения точности контроля временных интервалов, в него введены дополнительные триггер, первый и второй элементы И, а также инвертор, при этом выход первого триггера подключен к одному из входов первого дополнительного элемента И через последовательно соединенные второй дополнительный элемент И и дополнительный триггер, к другому входу которого подключен выход первого элемента И, а выход блока точной задержки подключен к второму входу второго дополнительного элемента И непосредственно и к второму входу первого дополнительного элемента И вЂ” че40 рез инвертор.
