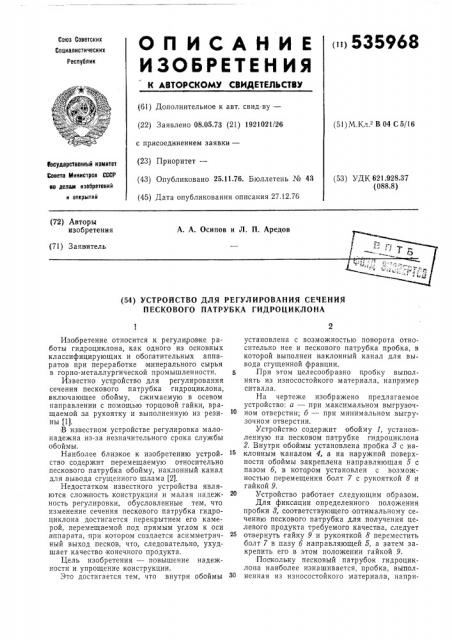

О П И С А Н И Е >535968

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслуолик

)ф (61) Дополнительное к авт. свид-ву— (22) Заявлено 08.05,73 (21) 1921021/26 с присоединением заявки— (23) Приоритет— (43) Опубликовано 25.11.76. Бюллетень Nn 43 (45) Дата опубликования описания 27.12.76 (51) М Кл В 04 С 5/16

Фыударствеииый комитет

Совета Министров СССР (53) УДК 621.928.37 (088.8) an делам изобретений и открытий (72) Авторы изобретения

А, А. Осипов и Л. П. Аредов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ СЕЧЕНИЯ

П ЕСКОВОГО ПАТРУБКА ГИДРО ЦИКЛОНА

Изобретение относится к регулировке работы гидроциклона, как одного из основных классифицирующих и обогатительных аппаратов при переработке минерального сырья в горно-металлургической промышленности.

Известно устройство для регулирования сечения пескового патрубка гидроциклона, включающее обойму, сжимаемую в осевом направлении с помощью торцовой гайки, вращаемой за рукоятку и выполненную из резины 111.

В известном устройстве регулировка малонадежна из-за незначительного срока службы обоймы, Наиболее близкое к изобретению устройство содержит перемещаемую относительно пескового патрубка обойму, наклонный канал для,вывода сгущенного шлама (2).

Недостатком известного устройства являются сложность конструкции и малая надежность регулировки, обусловленные тем, что изменение сечения пескового патрубка гидроциклона достигается перекрытием его камерой, перемещаемой под прямым углом к оси а ппарата, при котором создается асимметричный выход песков, что, следовательно, ухудшает качество конечного продукта.

Цель изобретения — повышение надежности и упрощение конструкции.

Это достигается тем, что внутри обоймы установлена с возможностью поворота относительно нее и пескового патрубка пробка, в которой выполнен наклонный канал для вывода сгущенной фракции.

При этом целесообразно пробку выполнять из износостойкого материала, например ситалла.

На чертеже изображено предлагаемое устройство: а при максим,альном выгрузочном отверстии; б — при минимальном выгрузочном отверстии.

Устройство содержит обойму 1, установленную на песковом патрубке гидроциклона

2. Внутри обоймы установлена пробка 8 с наклонным каналом 4, а на наружной поверхности обоймы закреплена направляющая б с пазом б, в котором установлен с возможностью перемещения болт 7 с рукояткой 8 и гайкой 9.

20 Устройство работает следующим образом.

Для фиксации определенного положения пробки 8, соответствующего оптимальному сечению пескового патрубка для получения целевого продукта требуемого качества, следует

25 отвернуть гайку 9 и рукояткой 8 переместить болт 7 в пазу б,направляющей 5, а затем закрепить его в этом положении гайкой 9. H0cK0JIt Ку песковый патрубок гидроциклона наиболее изнашивается, пробка, выползо ненная из износостойкого материала, напри535968 мер ситалла, повышает срок службы гидроциклона при высоком качестве конечных продуктов.

Таким образом, благодаря установке внутри обоймы с возможностью поворота относительно нее и пескового патрубка пробки, в которой выполнен наклонный канал для вывода сгущенной фракции, и выполнению пробки из износостойкого материала, например ситалла, достигается упрощение конструкции устройства для регулировки сечения пескового патрубка гидроциклона и повышения его надежности.

Формула изобретения

l. Устройство для регулирования сечения пескового патрубка гидроциклона, включающее перемещаемую относительно пескового патрубка обойму, наклонный канал для вывода сгущенного шлама, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и угощения конструкции, внутри обоймы уста5 новлена с возможностью поворота относительно пее и пескового патрубка пробка, в которой выполнен наклонный канал для вывода сгущенной;фракции.

2. Устройство по п. 1, о т л и ч а ю щ е е с я

1О тем, что пробка выполнена из износостойкого материала, например ситалла.

Источники информации, принятые,во внимание при,экспертизе:

15 1, Олевский В. А. Конструкции и расчет механических сификаторов и гидроциклонов.

М., 1960, с. 236 — 237, рис. 111.

2. Патент Франции № 2084353, класс В 04с

7/00, 1971.
