Способ определения силового воздействия плазменной дуги на сварочную ванну

Способ определения силового воздействия плазменной дуги на сварочную ванну

Иллюстрации

Показать все

Реферат

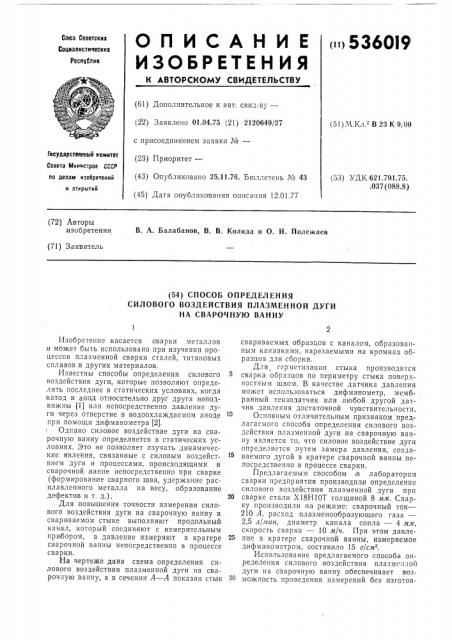

О П И С А Н И Е «»5360l9

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 01.04.75 (21) 2120649/27 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 25.11,76. Бюллетень № 43 (45) Дата о публикования описания 12.01.77 (5! ) Ч Кл г В 23 K 9 00

Государственный комитет

Совета Министров СССР ла делам изобретений и открытий (53) УДК 621.791.75.,037 (088.8) (72) Авторы изобретения

В. А. Балабанов, В. В. Коляда и О. И, Полежаев (71) Заявитель (54) СПОСОБ ОПРЕДЕЛЕНИЯ

СИЛОВОГО ВОЗДЕЙСТВИЯ ПЛАЗМЕННОЙ ДУГИ

НА СВАРОЧНУЮ ВАННУ

Изобретение касается оварки металлов и может быть использовано при изучении процессов плазменной сварки сталей, титановых сплавов и других материалов.

Известны способы определения силового воздействия дуги, которые позволяют определять последнее в статических условиях, когда катод и анод относительно друг друга неподвижны (1) или непосредственно давление дуги через отверстие в водоохлаждаемом аноде гри помощи дифманометра (2), Однако силовое воздействие дуги на сварочную ванну определяется в статических условиях. Это не позволяет изучать динамические явления, связанные с силовым воздействием дуги и процессами, происходящими в сварочной, ванне непосредственно при сварке (формирование сварного шва, удержание расплавленного металла на весу, образование дефектов и т. д.).

Для повышения точности измерения силового воздействия дуги на сварочную ванну в свари ваемом стыке выполняют продольный канал, который соединяют с измерительным прибором, а давление измеряют в кратере сварочной ванны непосредственно в процессе сварки.

На чертеже дана схема определения силового воздействия плазменной дуги на сварочную ванну, а в сечении А — А показан стык

cBaриваемых образцов с каналом, образованным канавками, нарезаемыми на кромках образцов для сборки.

Для герметизации стыка производится сварка образцов по периметру стыка поверхностным швом. В качестве датчика давления может использоваться дифманометр, мембранный тензодатчик или любой другой датчик давления достаточной чувствительности.

Основным отличительным признаком предлагаемого способа определения силового воздействия плазменной дуги на сварочн ую ванну является то, что силовое воздействие дуги определяется путем замера давления, создаваемого дугой в кратере сварочной ванны непосредст венно,в процессе сварки.

Предлагаемым способом ia лаборатории сварки предприятия производили определение силового воздействия плазменной дуги при

20 сварке стали Х18Н!ОТ толщиной 8 мм. Сварку производили на режиме: сварочный ток—

210 А, расход плазменообр азующего газа—

2,5 л/мин, диаметр канала сопла — 4 мм, скорость сварки — 10 м/ч. При этом давле25 ние в кратере сварочной ванны, измеряемое дифм аном етром, составило 15 г/смг.

Использование предлагаемого способа определения силового воздействия плазменной дуги на сварочную ванну обеспечивает возможность проведения измерений без изготов536019

Формула изобретения

Составитель И. Лурье

Техред М. Семенов

Редактор T. Шагова

Корректор И.Симкина

Заказ 1151/1743 Изд. № 331 Тираж 1178 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» устройств; повышениe точности измерений; возможность определения силового воздействия дуги непосредственно в процессе сварки и возможность изучения явлений, связанных с силовым воздействием дуги и процессами, проходящими в сварочной ванне.

Способ определения силового воздействия плазменной дуги на .сварочную ванну, при котором измеряют давление, создаваемое дугой, отличающийся тем, что, с целью повышения точности измерений, в свариваемом стыке выполняют продольный канал, который соединяют с измерительным прибором, а давление измеряют в кратере сварочной ванны

5 непосредственно в процессе сварки.

Источники информации, принятые во внимание при экспертизе:

1. «Сварочное нроизводство», 1974, № 5, Кубланова В. Я. и Ерохина А. A. «Силовое воздействие дуги на ванну расплавленного металла», с. 11 12.

2. Сварочное производство, 1974, № 11, Степанов В. В. и др. «О давлении плазменной дуги», с. 4 — 5 (прототип).
