Реферат

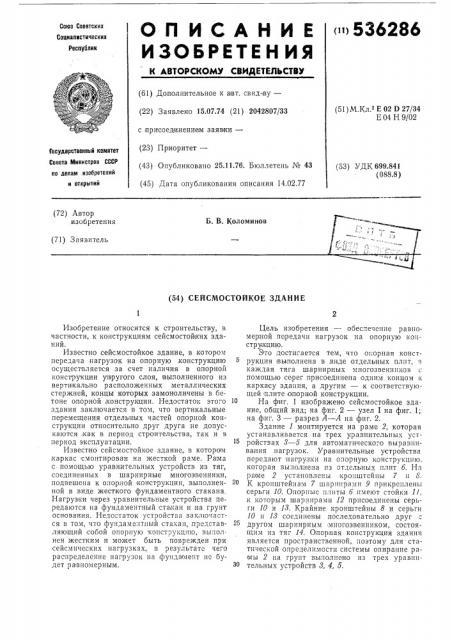

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I1i>536286

СОюз С088ТсКНх

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 15.07.74 (21) 2042807/ЗЗ с присоединенивм заявки— (23) Приоритет— (43) Опубликовано 25.11.76. Бюллетень № 43 (45) Дата опубликования описания 14.02.77 (51) M.Kë Е 02 D 27/34

Е04 Н9/02

Государственный комитет

Совета Министров СССР (53) УДК 699.841 (088.8) по делам изобретений н открытий (72) Автор изобретения

Б. В. Коломинов ь с (71) Заявитель (54) СЕЙСМОСТОЙКОЕ ЗДАНИЕ

Изобретение относится к строительству, в частности, к конструкциям сейсмостойких зданий.

Известно сейсмостойкое здание, в котором передача нагрузок на опорную конструкцию осуществляется за счет наличия в опорной конструкции упругого слоя, выполненного из вертикально расположенных металлических стержней, концы которых замоноличены в бетоне опорной, конструкции. Недостаток это-.о здания заключается в том, что вертикальные перемещения отдельных частей опорной конструкции относительно друг друга не допускаются,KBK в,период строительства, так и в период эксплуатации.

Известно сейсмостойкое здание, в которо м каркас смонтирован на жесткой раме. Рама с помощью уравнительных устройств из тяг, соединенных в шарнирные многозвенники, подвешена к опор;ной конструкции, выполненной в .виде жесткого фундаментного стакана.

Нагрузки через уравнительные устройства передаются на фундаментный стакан и на грунт основания. Недостаток устройства заключается в том, что фундамент ы стахан,,представляющий собой опорную конструкцию, выполнен жестким и может быть поврежден при сейсмических нагрузках, B результате чего распределение нагрузок на фундамент не будет равномерным.

Цель изобретения — обеспечение равномерной передачи нагрузок на опорную конструкцию, Это достигается тем, что опорная конструкция выполнена в,виде отдельных плит, а каждая тяга шарнирных многозвенников помощью серег присоединена одним концом к каркасу здания, а другим к соответствующей плите опорной конструкции.

На фиг. 1 изображено сейсмостойкое здание, общий вид; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — разрез А — А на фиг. 2.

Здание 1 монтируется на раме 2, которая устанавливается на трех уравнительных устройствах 8 — 5 для автоматического выравнивания нагрузок. Уравнительные устройства передают нагрузки на опорную конструкцию, которая вьполнена пз отдельных плит б. На ра ме 2 установлены кронштейны 7 и 8.

К кронштейнам 7 шарнирами 9 прикреплены серьги 10. Опорныс плиты б имеют стойки 11, к которым шарнирами 12 присоединены серьги 10 и И Крайние кронштейны 8 и серьги

10 и 18 соединены последовательно друг другом шарнирным многозвенннком, состоящим из тяг 14. Опорная конструкция здания является пространственной, поэтому для статической определимостп системы опирание рамы 2 на грунт выполнено пз трех уравнительных устройств 8, 4, 5.

536286

Уравнительные устройства плоские, поэтому для воз можности установки .плит 5 на неровный грунт шарниры 12,выполнены сферическими, а серьги 18 изготовлены из цепей с круглыми звеньями.

Для недопустимости горизонтальных пе ремещений здания устанавливаются горизонталь:ные тяги 15.

Выполнение сейсмостойкого, здания таким образом повышает его надежность при сейсмических нагрузках, сокращает сроки строительства и у1меньшает его стоимость.

Формула изобретения

Сейсмостойкое здание, включающее каркас, установленный на раме, которая соеди5 иена с опорной конструкцией независимыми друг от друга уравнительными устройствами, выполненными из тяг, соединенных,в шарнирные многоз венники, о т л и ч а ю щ е е с я тем, что, с целью обеспечения равномерной пере10 дачи нагрузок на опорную, конструкцию, последняя выполнена в виде отдельных плит, а каждая тяга шарнирных многозвенников с помощью серег присоединена одним концом к каркасу, здания, а другим — к соответствую15 щей плите опорной конструкции.

536286

УЗел2

Фиг 3

Составитель Г, Гаврищук

Техред Е. Петрова Корректор В. Гутман

Редактор А. Морозова

Тип, Харьк. фил, пред. «Патент»

Заказ 1144/1754 Изд. № 324 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5
