° .-т- . »и ам въ 1, i 4, . е t- 1( (»> 536305

Союз Советских

Сщиалистических

Республик!

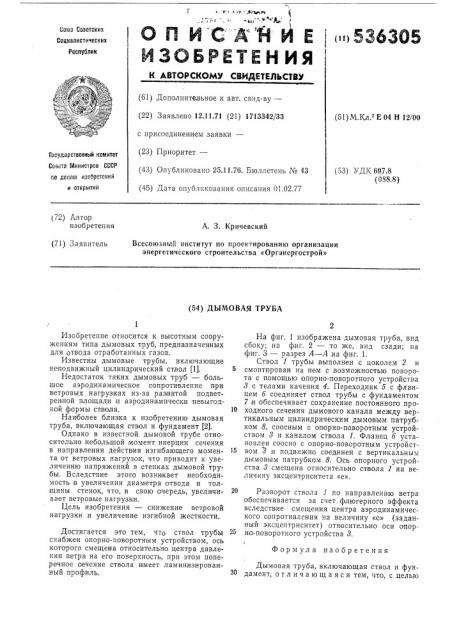

ОПИСАЙЙЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ у

" j )" t (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.11.71 (21) 1713342/33 (51) М.Кл. Е 04 Н 12/00 с присоединением заявки— (23) Приоритет— (43) Опубликовано 25.11.76. Бюллетень № 43 (45) Дата опус.тниоаания описания OI.02.Т7

Государственный комитет

Совета ойинистров СССР (53) УДК 697.8 (088.8) ro делам изОбретоний

И OTKPblTHH (72) Лвтор изобретения

А, 3. Кричевский

Всесоюзный институт по проектированию организации энергетического с рои ельства «Оргэнергострой» (71) Заявитель (54) ДЫМОВАЯ ТРУБА

Формула изобретения

Изобретение относится к высотным сооружениям типа дымовых труб, предназначенных для отвода отработанных газов.

Известны дымовые трубы, включающие неподвижный цилиндрический ствол (1).

Недостаток таких дымовых труб — большое аэродинамическое сопротивление при ветровых нагрузках из-за раз витой подветренной площади и аэродинамически невыгодной формы ствола.

Наиболее близка к изобретению дымовая труба, включающая ствол и фундамент (2).

Однако в известной дымовой трубе относительно небольшой момент инерции сечения в направлении действия изгибающего момента от ветровых нагрузок, что приводит к увеличению напряжений в стенках дымовой трубы. Вследствие этого возникает необходимость в увеличении диаметра отвода и толщины стенок, что, в свою очередь, увеличивает ветровые нагрузки.

Цель изобретения — снижение ветровой нагрузки и увеличение изгибной жесткости.

Достигается это тем, что ствол трубы снабжен опорно-поворотным устройством, ось которого смещена относительно центра давления ветра на его поверхность, при этом поперечное оечение ствола имеет ламинизированный профиль.

На фиг. 1 изображена дымовая труба, вид сбоку; на фиг. 2 — то же, вид сзади; на фиг. 3 — разрез А — А .на фиг. 1.

Ствол 1 трубы выполнен с цоколем 2 н

5 смонтирован на нем с,возможностью поворота с помощью опорно-поворотного устройства

8 с телами качения 4. Переходник 5 с фланцем б соединяет ствол трубы с фундаментом

7 и обеспечивает сохранение постоянного про10 ходного сечения дымового канала между вертикальным цилиндрическим дымовым патрубком 8, соосным с опорно-поворотным устройством 8 и каналом ствола 1. Фланец б установлен соосно с опорно-поворотным устройст15 вом 8 и подвижно соединен с вертикальным дымовым патрубком 8. Ось опорного устройства 8 смещена относительно ствола 1 на величину эксцентриситета «е».

20 Разворот ствола 1 по направлению ветра обеспечивается за счет флюгерного эффекта вследствие смещения центра аэродинамического сопротивления на величину «е» (заданный эксцентриситет) относительно оси опор25 но-поворотного устройства 8.

Дымовая труба, включающая ствол и фундамент, отл и ч а ю щ а яся тем, что, с целью

536305! /1

«3

-т- -г

1, р ф Ю7 4 щ „м

Составитель Б. Мухин

Редактор Л. Гребенникова Техред М. Семенов Корректор В. Гутман

Заказ 1097/1751 Изд. ¹ 319 Тираж 882 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» снижения ветровой нагрузки и увеличения изгибной жесткости, ствол трубы снабжен опорно-поворотным устройством, ось которого смещена относительно центра давления ветра на его поверхность, при этом поперечное сечение ствола имеет ламинизированный профиль.

Источники информации, принятые во внимание при экспертизе:

1. «Ве1оп und Stahlbetonbau», № 3, 1965, 5 с. 62.

2, Патент ФРГ № 1147372, класс 37 f, 5, опуолик. 19об.
