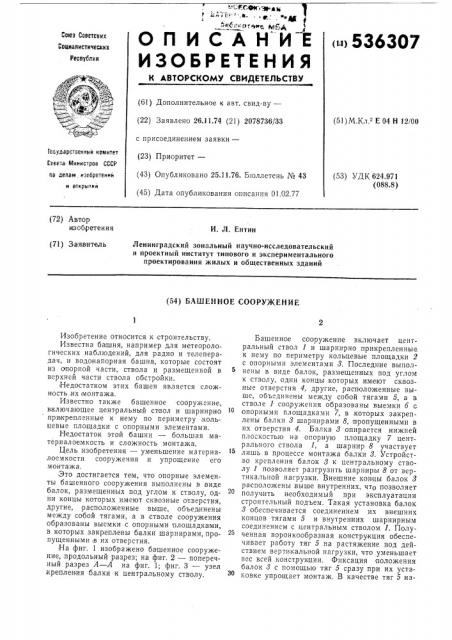

ОПИСАНЙЕ

<>536307

Вою Советских социалистических

Реслу5лии

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.11.74 (21) 2078736/33 с присоединением заявки— (23) Приоритет— (43) Опубликовано 25.11,76. Бюллетень № 43 (45) Дата опубликования описания 01.02.77 (51) M.Kë. Е 04 Н 12/00! г

1всуларственныи комитет

Совета Министров СССР ло лелам изобретений и открытий (53) УД1(624.971 (088.8) (72) Автор на о берете н и я

И. Л. Ентин

Ленинградский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (71) Заявитель (54) БА111ЕННОЕ СООРУЖЕНИЕ

Изобретение относится к строительству.

Известна башня, например для метеорологических наблюдений, для радио и телеперадач, и водонапорная башня, которые состоят из опоркой части, ствола и размещенной в верхней части ствола обстройки.

Недостатком этих башен является сложность,их монтажа.

Известно также башенное сооружение, включающее центральный ствол и шарнирно прикрепленные к нему по периметру, кольцевые площадки с опорными элементами.

Недостаток этой башни — большая материалоемкость и сложность монтажа.

Цель изобретения — уменьшение материалоемкости сооружения .и упрощение его монтажа.

Это достигается тем, что опорные элементы башенного сооружения выполнены в .виде балок, размещенных под углом к стволу, одни концы которых имеют сквозные отверстия, другие, растюложенные выше, объединены между собой тягами, а в стволе сооружения образованы выемки с опорными площадками, в которых закреплены балки шарнирами, пропущенными в их отверстия.

На фиг. 1 изображено башенное сооружение, .продольный разрез; на фиг, 2 — поперечный разрез А — А на фиг. 1; фиг. 3 — узел креплен ия балки к центральному стволу.

Башенное сооружение включает центральный ствол 1 и шарнирно прикрепленные к нему по периметру кольцевые площадки 2 с опорными элементами 8. Последние выполнены в виде балок, размещенных под углом к стволу, одни концы которых имеют сквозные отверстия 4, другие, расположенные выше, объединены между собой тягами 5, а в стволе 1 сооружения образованы выемки б с опорными площадками 7, в которых закреплены балки 8 шарнирами 8, пропущенными в их отверстия 4. Балка 8 опирается нижней плоскостью на опорную площадку 7 центрального ствола 1, а шарнир 8 участвует лишь в процессе монтажа балки 8. Устройст.во крепления балок 8 к центральному стволу 1 позволяет разгрузить шарниры 8 от вертикальной нагрузки. Внешние концы балок 8 расположены .выше внутренних, что позволяет получить необходимый при эксплуатации строительный подъем. Такая установка балок

8 обеспечивается соединением их внешних концов тягами 5 и внутренних шарнирным соединением с,центральным стволом 1. Полученная воронкообразная конструкция обеспечивает работу тяг 5 на растяжение под действием вертикальной нагрузки, что уменьшает вес всей конструкции. Фиксация положения балок 8 с помощью тяг 5 сразу при их установке упрощает монтаж. В качестве тяг 5 на536307 иоолее целесоооразно применять канат (трос). После окончания монтажа кольцевых площадок 2 тяги 5 могут быть убраны.

Формула изобретения

Башенное сооружение, включающее центральный ствол и шарнирно прикрепленные к нему по периметру кольцевые площадки с опорными элементами, о т л и ч а ю щ е е с я тем, что, с целью уменьшения матгриалоемкости сооружения и упрощения его монтажа, опорные элементы выполнены в виде балок,,размещенных под углом к стволу, одни кон5 цы которых имеют сквозные отверстия, другие, расположенные выше, объединены между собой тягами, а в стволе сооружения образованы выемки с опорными площадками, в которых закреплены балки шарнирами, пропу1О щенными в их отверстия.

536307

Составитель Е. Самончик

Техред М. Семенов

Корректор И. Симкина

Редактор Л. Гребенникова

Заказ 1097/1751 Изд. М 319 Тира;к 832 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-З5, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»
