Устройство стопорения гайки относительно резьбового стержня

Устройство стопорения гайки относительно резьбового стержня

Иллюстрации

Показать все

Реферат



ет;оюз тая

Сотов Советских

Соииалисткнеских

Республик (»>536342

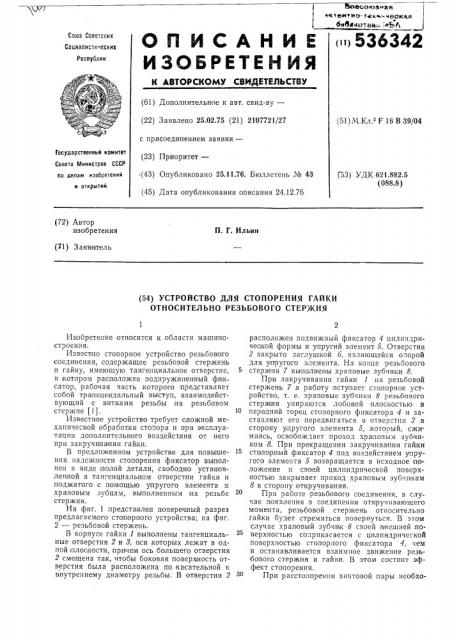

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЯЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.02.75 (21) 2107721/27 с присоединением заявки— (23) Приоритет— (43) Опубликовано 25.11.76. Бюллетень № 43 (45) Дата опубликования описания 24.12.76 (51) М.Кч F 16 В 39/04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.882.5 (088.8) (72) Автор изобретения

П. Г. Ильин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СТОПОРЕНИЯ ГАЙКИ

ОТНОСИТЕЛЬНО РЕЗЪБОВОГО СТЕРЖНЯ расположен подвижный фиксатор 4 цилиндрической формы и упругий элемент 5. Отверстие

2 закрыто заглушкой 5, являющейся опорой для у пругого элемента. На конце резьоового

5 стержня 7 выполнены храповые зубчики 8.

При закручивании гайки 1 на резьбовой стержень 7,в работу вступает стопорное устройство, т. е. храповые зубчики 8 резьбового стерженя упираются лобовой плоскостью в

1О передний торец стопорного фиксатора 4 и заставляют его передвигаться в отвер=тип 2 в сторону упругого элемента 5,,который, сжи. маясь, освобождает:проход храпозым зубчиком 8. При прекращении закручива ния гайки стопорный фиксатор 4 под воздействием упругого элемента 5 возвращается в исходное положение и своей цилиндрической поверхностью закрывает проход храповым зубчикам

8 в сторону откручивания.

При работе резьбового соединения, в случае появления в соединении откручпвающего моме нта, резьбовой стержень относительно гайки будет стремиться:повернуться. В этом случае храповый зубчик 8 своей внешней,поверхностью соприкасается с цилиндрической поверхностью стопорного фиксатора 4, чем и останавливается взаимное движение резьбового стержня и гайки. В этом состоит эффект стопорения.

При расстопоренпи винтовой пары необхоИзобретение относится к области машиностроения.

Известно стопорное устройство резьбового соединения, содержащее резьбовой стержень и гайку, имеющую тангенциальное отверстие, в котором расположен подпружиненный фик сатор, рабочая часть, которого представляет собой тра пецеидальный выступ, взаимодействующий с витками резьбы на резьбовом стержне (1).

Известное устройство требует сложной механической обработки стопора и при э ксплуатации дополнительного воздействия от него при закручива нии гайки.

В предложенном устройстве для повышения. надежности стопорения фиксатор вьвполнен в виде |полой детали, свободно установленотой в тангенциальном отверстии гайки и поджатого с помощью упругого элемента к храповым зубцам, выполненным isa резьбе стержня.

На фиг. 1 представлен поперечный разрез предлагаемого сто порного устройства; на фиг.

2 — резьоовой стержень.

B корпусе гайки 1 выполнены тангенциальные отверстия 2 и 3, оси,которых лежат в одной плоскости, причем ось большего отверстия

2 смещена так, чтобы боковая поверхность отверстия была расположена по касательной к анутреннему диаметру .резьбы. В отверстии 2

I н т рви т и О- r e r .- ecxa e е биби.тотем;.: и5fi

536342

Корректор И. Симкина

НИИП

ИПИ Государственного комитета Совета Минист ов

Подписное осква, )К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Редактор Т. Иванова

Заказ 1093/1651

Составитель В. Вороненко

Техред М Семенов
