Реферат

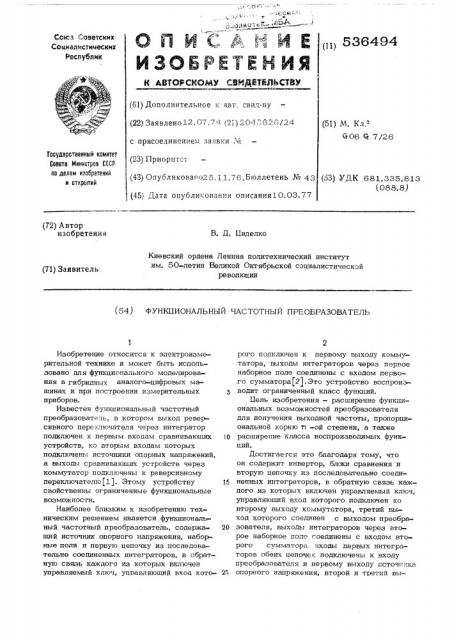

О Л и <,- .-" I=- - и Е

ИЗОБРЕТЕК ЙЯ

Согсв оветскин

Социалистимегских

Республик (61) Дополнительное к авт. свил-ву (22) Заявлено 12. 07.74(;21) 204,. 626/24 с присоединениегг заявки ¹ (23) Приоритет (51) М. К, 06 Й 7/26

Гасударственный камитет

Совете Министрав СССР аа делам неоаретений и атнрытий (43) г-гпублнковано25,11.76.Бголлетень ¹ 43 (53) УДК 681 335 813 (088. 8) (45) Дата опубликования описания10.03.77 (72) Автор изобретения

В. Q. Циделко

Киевский ордена Ленина политехнический институт им. 50-летия Великой Октябрьской социалистической революции (71) Заявитель (54) ФУНКЦИОНАЛЬНЫЙ ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ

Изобретение относится к электроизмерительной технике и может быть использовано для функционального моделирования в гибридных аналого-цифровых машинах и при построении измерительных приборов.

Известен функциональный частотный преобразовате-rb, в котором выход реверсивного переключателя через интегратор подключен к первым входам сравниваюших устройств, ко вторым входам которых подключень",источники опорных напряжений, а выходы сравнивающих устройств через коммутатор подключены к реверсивному переключателю (1 j. Зтому устройству свойственны ограниченные функциональные возможности.

Наиболее близким к изобретению техническим решением является функциональный частотный преобразователь, содержаший источник опорного напряжения, наборные поля и первую цепочку из последовательно соединенных интеграторов, в обратную связь каждого из которых включен управляемый ключ, управляющий вход которого подключен к первому выходу коммутатора, выходы интеграторов через первое наборное поле соединены с входом первого сумматора(2).Это устройство воспроизводит ограниченный класс функций.

Цель изобретения — расширение функциональных возможностей преобразователя для получения выходной частоты, пропорциональной корню т1 -ой степени, а также

10 расширение класса воспроизводимых функ« ций.

Достигается это благодаря тому, что он содержит инвертор, блоки сравнения и вторую цепочку из последовательно соединенных интеграторов, в обратную связь каждого из которых включен управляемый ключ, управляюший вход которого подключен ко второму выходу коммутатора, третий выход которого соединен с выходом цреобра20 зователя, выходы интеграторов через второе наборное поле соединены с входом второго сумматора. входы первых интеграторов обеих цепочек подключены к входу преобразователч и первому выходу источника

25 опорного напряжения, второй и третий вы536494

;",с.ды которого соединены соответственно С и.", ными входами блоков сравнения„выхо-!

1 ды к лорых соединены с входами коммута» ° тора, второй вход первого блока сравнения подключен к выходу первсго сумматора, а третий вход через инвертор с входом преоР р,"-.зоватеця, второй и третий входы второго едока сравнепия подключены соответствен но к вы оду второго сумматора и входу преобразователя.

1!а чертеже представлена схема функционального частотного преобразователя.

Иредлагаемое устройство содержит две цепочки из Tl последовательно включенных иптеграторов 1 и интеграторов 2. Выходы каждого пз интеграторов 1 и 2 соединень| с наборными полями 3 и 4, а их выходы годкл:спецы к входам сумматоров 5 и 6 соотпггственно. Выходь> сумматоров 5 и 6 подкпю юпы к блокам сравнепия 7 и 8 соствэтствепно, а пх выходы соедхпхены с коммутатором 9. Выходы коммутатора 9 лодктпочепы к управляющим входам управляемых ключей 10 в обратных связях интеграторов 1 и 2. Вторые входы блоков срав-; пения 7 и 8 соединены с источником опорных папргже пlf3 11. Вход преобразователя подключс:;— через инвертор 12 к блоку сравнения 7 и непосредственно к блоку сравнения 8, а выход источника опорных папря— нкеццй 11 подключен к входу интеграторов

1 И2.

Устройство работает следующим обра..зом, Входпая вепн ныла Х подается на вход дву;с каналов, каждь1й из которых содержит и последоватегьно включенных интеграторо;., 1 и 2. В зависимости от количества, .,:одклюттэн сь1х пнтеграторов 1 и 2 к входам сум.,заторов 5 и 6 на вьпходе коммутатора 9 вырабатываются импульсы с частотой, функционально связанной входами curEcw» к сумматорам 5 и 6 подключены выходы .голько двух интеграторов 1 и 2, то апапоговая величина Х преобразуется поо IB,зедно работающими интеграторами в ,: ипейно изменяющееся напряжение. В момент равенства выходного напряжения интегратора 1 или 2 с опорным напряжени-! ем. олоком сравнения 7 и 8 вырабатываеч ся пмпульс, поступающий на коммутатор9.

Коммуратором 9 производится блокировкаи сброс одного из интеграторов 1 или 2 и ломент работы другого.

Частота переключения коммутатора 9 определяется зависимостью

2" оп с ,-де Х вЂ” Х = Х Од и — опорные напри- жения блоков сравнения; с = Г =Ю вЂ” постоянные времени интеграто» ров 1 и 2.

Если к сумматорам 0 и 6 подключены толь-

ko выходы вторых интеграторов 1 и 2, то

4астота переключения коммутатора 9 о р деляется зависимостью х

Вь 27

ОП

Аналогично можно показать,что если н наборным полям 3 н б полнпючены то4, ко выходы последних интеграторов 1 и 21 цепочек, то частота переключения комму татора 9 определяется зависимостью

)О

ЬЫх 2t У X,„

Таким образом, предлагаемый функци-1 онапьный преобразователь цозволяет полу(-!

20 чить частоту, пропорциональную корню q -эй степени эт входной величины Х.

Однако предлагаемый преобразователь дает возможность получать более сложные функциональные зависимости.

Л Так, например, если через наборные поля 3 и 4 подключить к сумматорам 5 и 6 выходы двух последовательно включенных интеграторов первой и второй цепо чек, то выходная частота определяется

30 зависимостью

/ х х

--птнпт:- —.,я*--ч к ч е

Ф

Таким образом, в зависимости от

35 программы, которая может быть задана на наборных полях 3 и 4, предлагаемый; функциональный частотный преобразователь позволяет получить разнообразные функциональные зависимости, например, вида

40 Фв„,» кчГх 1

I

2.t

Для этого на вход интеграторов 1 и 2 0 вместо Х, подается сигнал Х, „, а на бло», . ки сравнения 7 и 8 подается сигнал+Хи — Х через инвертор 12, Ф ормула изобретения

50 Функциональный частотный преобразо- ватель, содержащий источник опорного на+ пряжения, наборные поля и первую цепоч-. ку из последовательно соединенных интег раторов, в обратную связь каждого из ко» торых включен управляемый ключ, управ-, ляющий вход которого подключен к первому выходу коммутатора, выходы интеграторов

I через первое наборное поле соединены с входом первого сумматора, о т и и ч a -

60 L ю шийся тем, что, с целью расщире-"

5364

Составитель Й. Сахаров !

Техред М. Ликович Корректор В. Зорина

Редактор E. Гончар

Заказ 5767/275 Тираж 864 . Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4,ния класса воспроизводимых функций, он содержит инвертор, блоки сравнения и втс рую цепочку из последовательно соединен.

1 ных интеграторов, в обратную связь каж-i дого из которых, включен управляемый . Ь ключ, управляющий вход которого подклю- чен ко второму выходу коммутатора, третий выход которого соединен с а ходом преобразователя, выходы интеграторов че рез второе наборное поле соединены с р входом второго сумматора, входы nep-.

t ! вых интеграторов обеих цепочек подключе ны к входу преобразователя и первому вьг,ходу источника опорного напряжения, вто рой и третий выходы которого соединены 15 соответственно с первыми входами блоков

94 сравнения, выходы которых соединены с входами коммутатора „ второй вход перво-:, го блока сравненич подключен к выходу первого сумматора, а третий вход через инвертор соединен с входом преобразова-, теля, второй и третий входы второг.о блока сравнения подключены соответственно к

;выходу второго сумматора и входу преоб-, разователя.

Источники информации, принятые во внимание при экспертизе, 1. Авторское свидетельство СССР, № 166178, М. Кл. H 03 К 13/20, 1963 г.

2. Патент СШЛ ¹ 2894215, кл.

332-14, 1959 r. (прототип).
