Хирургическое зеркало
Иллюстрации
Реферат

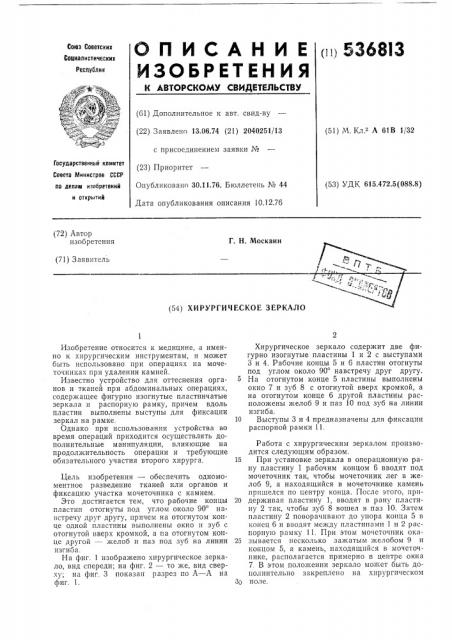

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (! i) 536813
Союз Советских
Социалистических
Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 13.06.74 (21) 2040251/13 с присоединением заявки М (51) M. Кл з А 61Â 1/32
Совета Министров СССР по делам изобретений н открытий
Опубликовано 30.11.76. Бюллетень Л!!е 44
Дата опубликования описания 10.12.76 (72) Лвтор изобретения
Г. H. Москвин (71) Заявитель
P (54) ХИРУРГИЧЕСКОЕ ЗЕРКАЛО
Хирургическое зеркало содержит две фигурно изогнутые пластины 1 и 2 с выступами
3 и 4. Рабочие концы 5 и 6 пластин отогнуты под углом около 90 навстречу друг другу.
5 На отогнутом конце 5 пластины выполнены окно 7 и зуб 8 с отогнутой вверх кромкой, а на отогнутом конце 6 другой пластины расположены желоб 9 и паз 10 под зуб на линии изгиба.
10 Выступы 3 и 4 предназначены для фиксации распорной рамки 11.
Работа с хирургическим зеркалом производится следующим образом.
15 При установке зеркала в операционную рану пластину 1 рабочим концом 6 вводят под мочеточник так, чтобы мочеточник лег в желоб 9, а находящийся в мочеточнике камень пришелся по центру конца. После этого, при20 держивая пластину 1, вводят в рану пластину 2 так, чтобы зуб 8 вошел в паз 10. Затем пластину 2 поворачивают до упора конца 5 в конец 6 и взодят между пластинами 1 и 2 распорную рамку 11. При этом мочеточник ока25 зывается несколько зажатым желобом 9 и концом 5, а камень, находящийся в и(очеточпике, располагается примерно в центре окна
7. В этом положении зеркало может быть дополнительно закреплено на хирургическом
30 поле.
Государственный комитет
23) Приоритет
Изобретение относится к медицине, а именно к хирургическим инструментам, и может быть использовано при операциях на мочеточниках при удалении камней.
Известно устройство для оттеснения органов и тканей при абдоминальных операциях, содержащее фигурно изогнутые пластинчатые зеркала и распорную рамку, причем вдоль пластин выполнены выступы для фиксации зеркал на рамке.
Однако при использовании устройства во время операций приходится осуществлять дополнительные манипуляции, влияющие на продолжительность операции и требующие обязательного участия второго хирурга.
Цель изобретения — обеспечить одномоментное разведение тканей или органов и фиксацию участка мочеточника с камнем.
Это достигается тем, что рабочие концы пластин отогнуты под углом около 90 навстречу друг другу, приче! на отогнутом копие одной пластины выполнены окно и зуб с отогнутой вверх кромкой, а па отогнутом конце другой — желоб и паз под зуб на линии изгиба.
На фиг. 1 изображено хирургическое зеркало, вид спереди; на фиг. 2 — то >ке, вид сверху; иа фиг. 3 показан разрез по Л вЂ” Л на фиг. 1. (53) УДК 615.472.5(088.8) 536813
Ф ор мул а изобретения
Фиг. У
Фиг. Z
Составитель А. Соловьев
Редактор М, Дмитриева Техред М. Семенов Корректор 3. Тарасова
Заказ 254!)9 Изд. № 1815 Тираж 630 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Хирургическое зеркало, содержащее распорную рамку и фигурно изогнутые пластины с выступами для крепления к рамке, о тл ич а ю щ ее с я тем, что, с целью одномоментного разведения тканей или органов и фиксации участка мочеточника с камнем, рабочие концы пластин отогнуты под углом около 90 навстречу друг другу, причем на отогнутом конце одной пластины выполнены окно и зуб
5 с отогнутой вверх кромкой, а на отогнутом конце другой — желоб и паз под зуб на линии изгиба.
