Транспортное устройство для перемещения изделий с одного автомата на другой

Транспортное устройство для перемещения изделий с одного автомата на другой

Иллюстрации

Показать все

Реферат

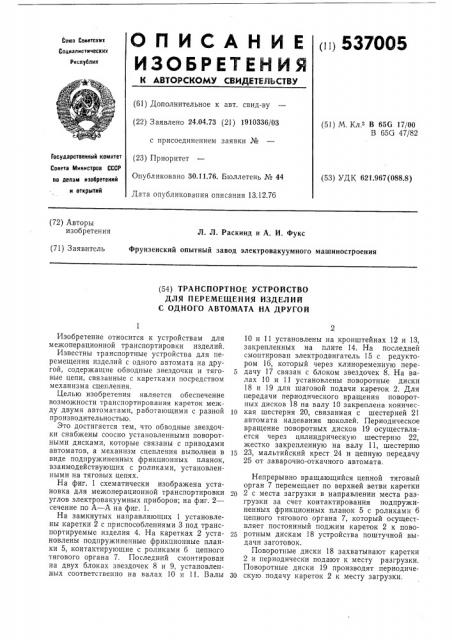

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ti) 537005

Союз Советских

Социалистических

Ресоублни (61) Дополнительное к авт. свид-ву (22) Заявлено 24.04.73 (21) 1910336/03 с присоединением заявки № (23) Приоритет

Опубликовано 30.11.76. Бюллетень № 44

Дата опубликования описания 13.12.76 (51) М. Кл.2 В 65G 17/00

В 65G 47/82

Государственный комитет

Совета 1Ииннстров СССР оо лелем изобретений и открытий (53) УДК 621.967(088.8) (72) Авторы изобретения

Л. Л. Раскинд и А. И. Фукс

Фрунзенский опытный завод электровакуумного машиностроения (71) Заявитель (54) ТРАНСПОРТНОЕ УСТРОЙСТВО

ДЛЯ ПЕРЕМЕЩЕНИЯ ИЗДЕЛИЙ

С ОДНОГО АВТОМАТА НА ДРУГОЙ

Изобретение относится к устройствам для межоперационной транспортировки изделий.

Известны транспортные устройства для перемещения изделий с одного автомата на другой, содержащие обводные звездочки и тяговые цепи, связанные с каретками посредством механизма сцепления.

Целью изобретения является обеспечение возможности транспортирования кареток между двумя автоматами, работающими с разной производительностью.

Это достигается тем, что обводные звездочки снабжены соосно установленными поворотными дисками, которые связаны с приводами автоматов, а механизм сцепления выполнен в виде подпружиненных фрикционных планок, взаимодействующих с роликами, установленными на тяговых цепях.

На фиг. 1 схематически изображена установка для межоперационной транспортировки углов электровакуумных приборов; на фиг. 2— сечение по А — А на фиг. 1.

На замкнутых направляющих 1 установлены каретки 2 с приспособлениями 3 под транспортируемые изделия 4. На каретках 2 установлены подпружиненные фрикционные планки 5, контактирующие с роликами 6 цепного тягового органа 7. Последний смонтирован на двух блоках звездочек 8 и 9, установленных соответственно на валах 10 и 11. Валы

10 и 11 установлены на кронштейнах 12 и 13, закрепленных на плите 14. На последней смонтирован электродвигатель 15 с редуктором 16, который через клиноременную пере5 дачу 17 связан с блоком звездочек 8. На валах 10 и 11 установлены поворотные диски

18 и 19 для шаговой подачи кареток 2. Для передачи периодического вращения поворотных дисков 18 на валу 10 закреплена коничес10 кая шестерня 20, связанная с шестерней 21 автомата надевания цоколей. Периодическое вращение поворотных дисков 19 осуществляется через цилиндрическую шестерню 22, жестко закрепленную на валу 11, шестерню

15 23, мальтийский крест 24 и цепную передачу

25 от заварочно-откачного автомата.

Непрерывно вращающийся цепной тяговый орган 7 перемещает по верхней ветви каретки

20 2 с места загрузки в направлении места разгрузки за счет контактирования подпружиненных фрикционных планок 5 с роликами 6 цепного тягового органа 7, который осуществляет постоянный поджим кареток 2 к пово25 ротным дискам 18 устройства поштучной выдачи заготовок.

Поворотные диски 18 захватывают каретки

2 и периодически подают к месту разгрузки.

Поворотные диски 19 производят периодиче30 скую подачу кареток 2 к месту загрузки, 3

Периодически шаговая подача кареток 2 в результате поворота дисков 18 и 19 устройств поштучной выдачи осуществляется за счет привода соответственно заварочно-откачного автомата и автомата надевания цоколей.

Формула изобретения

Транспортное устройство для перемещения изделий с одного автомата на другой, содержащее обводные звездочки и тяговые цепи, 537005 связанные с каретками посредством механизма сцепления, отличающееся тем, что, с целью возможности транспортировки изделий между двумя автоматами, приводы которых

5 работают с разной скоростью, обводные звездочки снабжены соосно установленными поворотными дисками, которые связаны с приводами автоматов, а механизм сцепления выполнен в виде подпружиненных фрикционных

10 планок, взаимодействующих с роликами, установленными на тяговых цепях.

537005

Фиг,2
