Вулканизуемая резиновая смесь

Вулканизуемая резиновая смесь

Иллюстрации

Показать все

Реферат

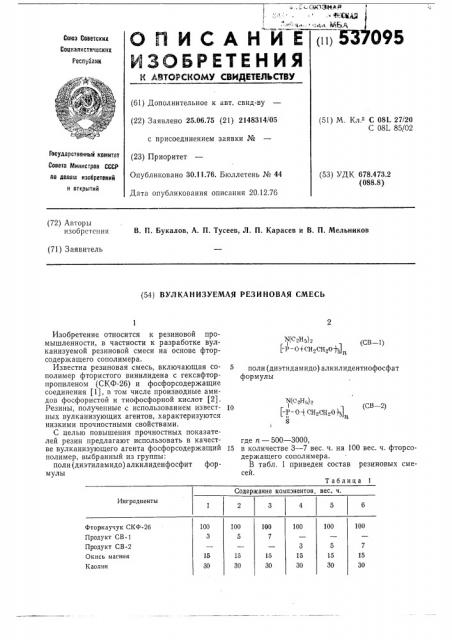

ОЛИСАНИ Е

ИЗОБРЕТЕНИЯ

Со!оа Советских

Социалистических

Расщелин

R АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 25.06.75 (21) 2148314/05 с присоединением заявки № (23) Приоритет

Опубликовано 30.11.76. Бюллетень № 44

Дата опубликования описания 20.12.76 (51) М. Кл.2 С 08Ь 27/20

С 081 85/02

Государственный комитет

Совета Министров СССР (53) УДК 678.473.2 (088.8) по девам изобретений и открытий (72) Авторы изобретения

В. П. Букалов, А. П. Тусеев, Л. П. Карасев и В. П. Мельников (71) Заявитель (54) ВУЛКАНИЗУЕМАЯ РЕЗИНОВАЯ СМЕСЬ

Ж(0еНз) z (-Р-0 !-СНе0Нео-)

1Ч(0,Нв), 1 (СЫ вЂ” 2) (-P- О-т ОНеСНеО k>)

Таблица 1

Содержание компонентов, вес. ч.

Ингредиенты

100

100

100

100

100

Фторкаучук СКФ-26

Продукт СВ-

Продукт СВ-2

Окись магния

100

5

3

Каолин

Изобретение относится к резиновой промышленности, в частности к разработке вулканизуемой резиновой смеси на основе фторсодержащего сополимера.

Известна резиновая смесь, включающая сополимер фтористого винилидена с гексафторпропиленом (СКФ-26) и фосфорсодержащие соединения (1), в том числе производные амидов фосфористой и тиофосфорной кислот (2).

Резины, полученные с использованием известных вулканизующих агентов, характеризуются низкими прочностными свойствами.

С целью повышения прочностных показателей резин предлагают использовать в качестве вулканизующего агента фосфорсодержащий полимер, выбранный из группы: поли (диэтиламидо) алкилиденфосфит формулы поли (диэтидамидо) алкилидентиофосфат формулы где и — 500 — 3000, 15 в количестве 3 — 7 вес. ч. на 100 вес. ч. фторсодержащего сополимера.

В табл. 1 приведен состав резиновых смесей.

537095

Таблица 2

Смеси

Показатели прототип

145

2I0

Сопротивление разрыву, кгс/см

Относительное удлинение, О6

Относительное остаточное удлинение, О6

7,5

180

Формула изобретения

М(С зНз)

1 (-Ря- О-(СнаСН.,О Я

25

Составитель Б. Холоденко

Техред Е. Петрова

Редактор T. Никольская

Корректор Л. Котова

Заказ 2685/12 И.д 1Чь 1818 Тираж 630 Подписное

ЦНИИПИ Государственного комитета Совета Министров ОССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Резиновые смеси изготавливают на вальцах. Вулканизацию проводят в две стадии: первая — вулканизация в формах при 150 С в

Из данных, представленных в табл. 2, вид- но, что вулканизаты из опытных смесей имеют лучшие показатели на разрыв (при дозировке вулканизующих агентов 5,0 вес. ч. на

100 вес. ч. СКФ-26 имеют разрывную прочность 185 — 195 против 145 кгс/смз IIQ прототи- 10 пу) .

Вулканизуемая резиновая смесь, включающая сополимер фтористого винилидена с гексафторпропиленом и фосфор содержащий вулканизующий агент, отличающаяся тем, что, с целью повышения прочностных по- 20 казателей вулканизата из смеси, последняя содержит в качестве вулканизующего агента фосфорсодержащий полимер, выбранный из группы: течение 60 мин, вторая — в воздушной среде при 200 С в течение 24 час.

В табл. 2 приведены физико-механические показатели вулканизатов. поли (диэтиламидо) алкилиденфосфит формулы поли (диэтиламидо) алкилидентионфосфат формулы в которых n=500 — 3000, в количестве 3 — 7 вес. ч. на 100 вес. ч. сополи мера.

Источники информации, принятые во вни мание при экспертизе:

1. Авт. св. Ко 438661, С 07f 29/16, 1973.

2. Патент Франции № 2132358 С 08g 3/ОР

1972 (прототип) .
