Способ гидрофобизации диффузоров для электродинамических громкоговорителей
Патент 537156
Авторы
Способ гидрофобизации диффузоров для электродинамических громкоговорителей
Иллюстрации
Реферат
< 153УИ6

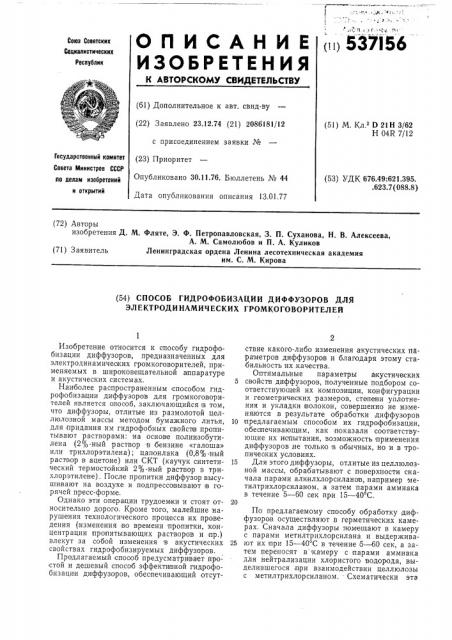

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 23.12.74 (21) 2086181/12 с присоединением заявки № (23) Приоритет
Опубликовано 30.11.76. Бюллетень № 44
Дата опубликования описания 13.01.77 (51) М. Кл 2 D 21Н 3/62
Н 04R 7/12
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 676.49:621.395..623.7 (088.8) (72) Авторы изобретения Д. М. Фляте, Э. Ф. Петропавловская, 3. П. Суханова, Н. В. Алексеева, А. М. Самолюбов и П. А. Куликов
Ленинградская ордена Ленина лесотехническая академия им. С. М. Кирова (71) Заявитель (54) СПОСОБ ГИДРОФОБИЗАЦИИ ДИФФУЗОРОВ ДЛЯ
ЭЛЕКТРОДИНАМИЧЕСКИХ ГРОМКОГОВОРИТЕЛЕЙ
Изобретение относится к способу гидрофобизации диффузоров, предназначенных для электродинамичеоких громкоговорителей, применяемых в широковещательной а ппаратуре и акустических системах.
Наиболее распространенным способом гидрофобизации диффузоров для громкоговорителей является способ, заключающийся в том, что диффузоры, отлитые из размолотой целлюлозной массы методом бумажного литья, для придания им гидрофобных свойсвв пропитывают растворами: на основе полиизобутилена (2%-ный раствор в бензине «галоша» или трихлорэтилена); цапонлака (0,8% -ный раствор в ацетоне) или СКТ (каучук синтетический термостойкий 2%-ный раствор в трихлорэтилене). После пропитки диффузор высушивают на воздухе и подпрессовывают IB горячей пресс-форме.
Однако эти операции трудоемки и стоят относительно дорого. Кроме того, малейшие нарушения технологического процесса их проведения (изменения во времени пропитки, концентрации пропитывающих растворов и пр.) влекут за собой изменения в акустических свойствах гидрофобизируемых диффузоров.
Предлагаемый способ предусматривает простой и дешевый способ эффективной гидрофобизации диффузоров, обеспечивающий отсутствие какого-либо изменения акустических параметров диффузоров и благодаря этому стабильность их качества.
Оптимальные параметры акустических
5 свойств диффузоров, полученные подбором соответствующей их композиции, конфигурации и геометрических размеров, степени уплотнения и укладки волокон, совершенно не изменяются в результате обработки диффузоров
lo предлагаемым способом их гидрофобизации, обеспечивающим, как показали соответствующие их и спытания, возможность применения диффузоров не только в обычных, но и в тропических условиях.
15 Для этого диффузоры, отлитые из целлюлозной массы, обрабатывают с поверхности сначала парами алкилхлорсилано1в, например метилтрихлорсиланом, а затем парами аммиака в течение 5 — 60 сек при 15 — 40 С.
По предлагаемому способу обработку диффузоров осуществляют .в герметических камерах, Сначала диффузоры помещают в камеру с парами метилтрихлорсилана и выдержива25 ют их при 15 — 40 С в течение 5 — 60 сек, а затем переносят в камеру с .парами аммиака для нейтрализации хлористого водорода, выделившегося,при взаимодействии целлюлозы с метилтрихлорсиланом, Схематически эта
537156 (СаНтОг (ОН) з) и+пСНз31С1з (СНз310зСаНтОг) и+ЗНС1
Неравномерность частичной характеристики Среднее стандартное дб звуковое давление, Па
Резонанс, гц
Диапазон частот, гц
Тип громкоговорителя после газовой ооработки после газовой обработки после газо- до газовой вой обработки обработки после газовой обра ботки до газовой обработки до газовой обработки до газовой обработки
10,4
9,6
10,0
10,5
9,5
9,6
0,27
0,25
0,24
100-10000
104
109
107
0,28
0,25
0,23
100 †100
1ГД-28
97
101
0,25
0,25
0,21
12,3
12,2
12,2
12,4
12,5
12,0
0,24
0,24
0,20
86
77
100 — 10000
100 †100
78
72
27Д-19M
0,34
0,34
0,31
125 †71
125 †71
8,4
10,0
9,6
0,35
0,35
0,33
9,1
9,9
10,9
147
147
140
154
151 144
4ГД-8Е
Составитель О. Маслаченко
Редактор М, Дмитриева Техред М. Семенов Корректор Л. Брахиина
Заказ 2754/11 Изд. № 1850 Тираж 520 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 реакция может быть изображена следующим образом:
Парами аммиака диффузоры обрабаты|вают при такой же температуре (15 — 40 С) в течение 5 — 60 сек.
Данные таблицы показывают, что предлагаемый способ гидрофобизации диффузоров не оказывает влияния на акустические параметры громкоговорителей. Кроме того, предлагаемый способ позволяет обрабатывать полностью собранный громкоговоритель, что дает возможность одновременно с сохранением акустических параметров защитить металлические детали громкоговорителя от коррозии, а также не требует дополнительных операций, связанных,с сушкой и подпрессовыванием готовых диффузоров, что значительно упрощает технологию их изготовления, Предлагаемая последовательная обработка диффузоров парами алкилхлорсилано|в и аммиака обеспечивает достаточную гидрофобизацию без искажения акустических парамет5 ров.
Данные, подтверждающие достижение поставленной цели предлагаемым способом ги дрофобизации диффузоров, представлены в таблице.
Формула изобретения
Способ гидрофобизации диффузоро в для электродинамических громкоговорителей путем поверхностной обработки их химическими реа гентами, отлич ающий ся тем, что, с целью исключения |возможности искажения акустических параметров громкоговорителей, поверхностную обработку диффузоров осуществляют парами алкилхлорсиланов, а затем
20 .парами аммиака в течение 5 — 60 сек при 15—
40 С.
