Тахометрический датчик расхода
Патент 537246
Авторы
Тахометрический датчик расхода
Иллюстрации
Реферат
Зееео ааааа м1!в!итно- техсмчефвеаа л МО тюк и

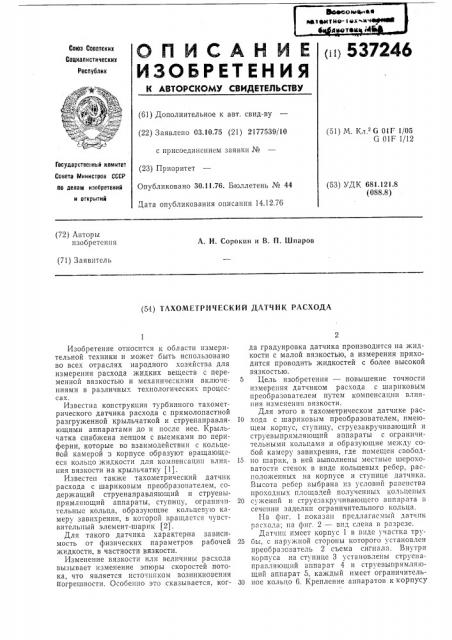

ОПИСАНЙЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (!!) 537246
Со!оз Советских
Социалистических
Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 03,10.75 (21) 2177539/10 с присоединением заявки № (23) Приоритет
Опубликовано 30.11.76. Бюллетень № 44
Oата опубликования описания 14.12.76 (51) М. Кл.2 С 01Г 1/05
G 01F 1/12
Государстве!!ный комитет
Совета Министров СССР оо делам изобретений и открытий (53) УДК 681.121.8 (088.8) (72) Авторы изобретения
А. И. Сорокин и В. П. 1цпаров (71) Заявитель (54) ТАХОМЕТРИЧЕСКИЙ ДАТЧИК РАСХОДА
Изобретение относится к области измерительной техники и может быть использовано во всех отраслях народного хозяйства для измерения расхода жидких веществ с переменной вязкостью и механическими вклю Icниями в различных технологических процессах.
Известна конструкция турбинного тахометрического датчика расхода с прямолопастной разгруженной крыльчаткой и струенаправляющими аппаратами до и после нее. Крыльчатка снабжена венцом с выемками по периферии, которые во взаимодействии с кольцевой камерой з корпусе образуют вращающееся кольцо жидкости для компенсации влияния вязкости на крыльчатку (11.
Известен также тахометрический датчик расхода с шариковым преобразователем, содержащий струенаправляющий и струевыпрямляющий аппараты, ступицу, ограничительные кольца, образующие кольцевую камеру завихрения, в которой вращается чувствительный элемент-шарик (2).
Для такого датчика характерна зависимость от физических параметров рабочей жидкости, в частности вязкости.
Изменение вязкости или величины расхода вызывает изменение эпюры скоростей потока, что является исто. шиком возникновения погрешности. Особенно это сказывается, когда градуировка датчика производится на жидкости с малой вязкостью, а измерения приходится проводить жидкостей с более высокой вязкостью.
5 Цель изобретения — повышение точности измерения датчиком расхода с шариковым преобразователем путем компенсации влияния изменения вязкости.
Для этого в тахометрическом датчике рас10 хода с шариковым преобразователем, имеющем корпус, ступицу, струезакручивающий и струевыпрямляющий аппараты с ограничительными кольцами и образующие между собой камеру завихрения, где помещен c3000д15 но шарик, в ней выполнены местные шероховатости стенок в виде кольцевых ребер, pacvoëoÿåíHûõ на корпусе и ступице датчика.
Высота ребер выбрана из условий равенства проходных площадей полученных кольцепых
20 сужений и струезакручивающего аппарата ь сечении заделки ограничительного кольца.
На фиг. 1 показан предлагасмый датчик расход!!; па фиг. 2 — вид слева в разрсзе.
Датчик имеет корпус 1 в виде участка тру25 бы, с наружной стороны которого установлен преобразователь 2 съема сигнала, Внутри корпуса на ступице 3 установлены струенаправляющий аппарат 4 и струевыпрямляющий аппарат 5, каждый имеет ограничитель30 ное кольцо 6. Крепление аппаратов к корпусу
537246
Формула изобретения
8 10
Риг. 1
Составитель Т. Звенигородская
Техред М. Семенов
Корректор Л. Котова
Редактор Т. Рыбалова
Заказ 2546/15 Изд, № 1802 Тираж 864 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д, 4/5
Типография, пр. Сапунова, 2 осуществляется встяжку при помощи гаекобтекателей 7. Между аппаратами имеется кольцевая полость-камера завихрения, внутри которой помещен свободно шарик 8 (на пример, из магнитопроводного материала) с плотностью материала, близкой к плотности рабочей среды. В камере завихрения на внутренней стенке корпуса и на наружной поверхности ступицы выполнены кольцевые ребра
9 и 10, образующие местную шероховатость стенок.
Введение местных шероховатостей стенок в камере завихрения в области вращения шарика обеспечивает постоянство величины эффективного переходного сечения в широком диапазоне изменения числа Re. Механизм действия компенсатора влияния вязкости объясняется тем, что в гидравлически шероховатой зоне вязкость не оказывает влияния на ее движение. Высота выступов (ребер) шероховатости стенок камеры должна быть заведомо больше толщины пристеночного слоя, образуемого жидкостью с наибольшей вязкостью. С другой стороны, высота выступов не должна быть заведомо большой, чтобы не создавать в камере дополнительного сужения проходного отверстия относительно струезакручивающего аппарата.
Эти условия выполняются при равенстве проходных площадей полученных кольцевых сужений и струезакручивающего аппарата в сечении заделки ограничительного кольца.
Использование изобретения позволит применять датчики расхода с шариковым преобразователем для измерения расхода жидких веществ с переменной вязкостью и механичес кими включениями с градуировкой на воде. не снижая при этом точности измерения.
Тахометрический датчик расхода, содержащий корпус, струенаправляющий и струевыпрямляющий аппараты, ступицу, ограничи15 тельные кольца, образующие кольцевую камеру завихрения, чувствительный элемент в виде шарика, размещенного в камере завихрения, и узел съема сигнала, о т л и ч а юшийся тем, что, с целью повышения точно20 сти измерения путем компенсации влияния вязкости среды, поверхность части стенок камеры завихрения выполнена шероховатой, например, в виде образованных на них и на ступице кольцевых ребер.
25 Источники информации, принятые во внимание при экспертизе:
1. Патент США № 3559483, кл. 73 — 23, 1967.
2. Авт. св. № 315930, кл. G 01F 1/00, 1970
30 (прототип) .
