Реферат

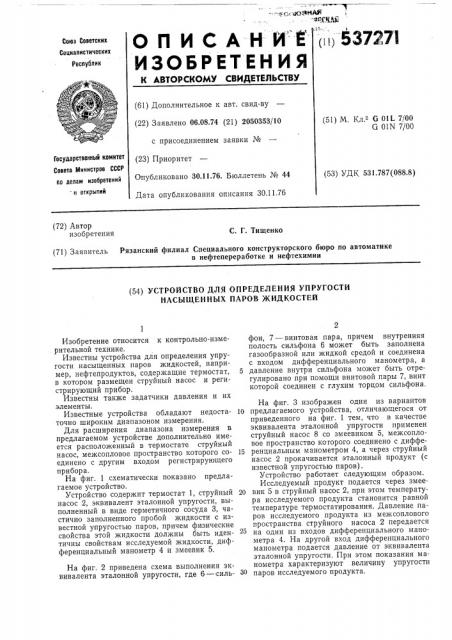

ОПИСАНИЙ

ИЗОБРЕТЕНИЯ р) 53727l

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.08.74 (21) 2050353/10 с присоединением заявки № (23) Приоритет

Опубликовано 30.11.76. Бюллетень № 44

Дата опубликования описания 30.11.76 (51) М. Кл.а б 01L 7/00

G 01N 7/00

Государственный комитет

Совета Министров СССР по делам изобретений

- и открытий (53) УДК 531.787(088.8) (72) Автор изобретения

С. Г. Тищенко (71) Заявитель Рязанский филиал Специального конструкторского бюро по автоматике в нефтепереработке и нефтехимии (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ УПРУГОСТИ

НАСЫЩЕННЫХ ПАРОВ ЖИДКОСТЕЙ

Изобретение относится к контрольно-измерительной технике.

Известны устройства для определения упругости насыщенных паров жидкостей, например, нефтепродуктов, содержащие термостат, в котором размещен струйный насос и регистрирующий прибор.

Известны также задатчики давления и их элементы.

Известные устройства обладают недостаточно широким диапазоном измерения.

Для расширения диапазона измерения в предлагаемом устройстве дополнительно имеется расположенный в термостате струйный насос, межсопловое пространство которого соединено с другим входом регистрирующего прибора.

На фиг. 1 схематически показано предлагаемое устройство.

Устройство содержит термостат 1, струйный насос 2, эквивалент эталонной упругости, выполненный в виде герметичного сосуда 3, частично заполненного пробой жидкости с известной упругостью паров, причем физические свойства этой жидкости должны быть идентичны свойствам исследуемой жидкости, дифференциальный манометр 4 и змеевик 5.

На фиг. 2 приведена схема выполнения эквивалента эталонной упругости, где 6 — сильфон, 7 — винтовая пара, причем внутренняя полость сильфона 6 может быть заполнена газообразной или жидкой средой и соединена с входом дифференциального манометра, а

5 давление внутри сильфона может быть отрегулировано при помощи винтовой пары 7, винт которой соединен с глухим торцом сильфона.

На фиг. 3 изображен один из вариантов

10 предлагаемого устройства, отличающегося от приведенного на фиг. 1 тем, что в качестве эквивалента эталонной упругости применен струйный насос 8 со змеевиком 5, межсопловое пространство которого соединено с диффе15 ренциальным манометром 4, а через струйный насос 2 прокачивается эталонный продукт (с известной упругостью паров).

Устройство работает следующим образом.

Исследуемый продукт подается через змее20 вик 5 в струйный насос 2, при этом температура исследуемого продукта становится равной температуре термостатирования. Давление паров исследуемого продукта из межсоплового пространства струйного насоса 2 передается на один из входов дифференциального манометра 4. На другой вход дифференциального манометра подается давление от эквивалента эталонной упругости. При этом показания манометра характеризуют величину упругости

3О паров исследуемого продукта.

537271

Формула изобретения

ФЦф Я

Составитель А. Шегольсков

Техред М. Семенов Корректор 3. Тарасова

Редактор Т. Рыбалова

Заказ 2547/7 Изд. № 1792 Тираж !029 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Описываемое устройство целесообразно применять для определения упругости паров бензинов и их компонентов.

Устройство для определения упругости насыщенных паров жидкостей, например, нефтепродуктов, содержащее регистрирующий прибор, струйный насос, размещенный в термостате, причем вход регистрирующего прибора связан с межсопловым пространством струйного насоса, отличающееся тем, что, с

5 целью расширения диапазона измерения, оно дополнительно имеет расположенный в термостате струйный насос, межсопловое пространство которого соединено с другим входом регистрирующего прибора.
