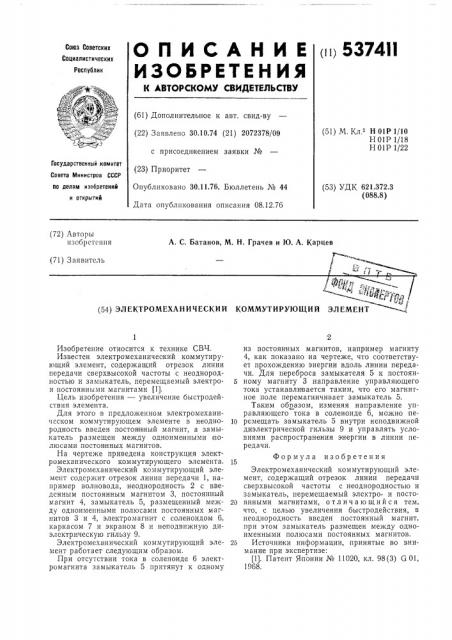

О П И С А Н И Е (и) 5374ll

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.10.74 (21) 2072378/09 с присоединением заявки № (23) Приоритет

Опубликовано 30,11.76. Бюллетень № 44

Дата опубликования описания 08.12.76 (51) M. Кл.- зН 01Р 1/10

Н 01Р 1/18

Н 01Р 1/22

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621,372.3 (088.8) (72) Авторы изобрстс нпя

А. С. Батанов, М. Н. Грачев и Ю. А. Карцев

/Ц. (71) Заявитель

Ф-л, ...,. 4т441т

- - -" тс :;

|54| ЭЛЕКТРОМЕХАНИЧЕСКИИ КОММУТИРУЮЩИЙ ЭЛЕМЕНТ 2

Изобретение относится к технике СВЧ.

Известен электромеханический коммутирующий элемент, содержащий отрезок линии передачи сверхвысокой частоты с неоднородностью и замыкатель, перемещаемый электрон постоянными магнитами (1).

Цель изобретения — увеличение быстродействия элемента.

Для этого в предложенном электромеханическом коммутирующем элементе в неоднородность введен постоя ичный магнит, а замыкатель размещен между одноименными полюсами постоянных магнитов.

На чертеже приведена конструкция электромеханического коммутирующего элемента.

Электромеханический коммутирующий элемент содер)кит отрезок линии передачи 1, например волновода, неоднородность 2 с введенным постоянным магнитом 3, постоянный магнит 4, замыкатель 5, размещенный между одноименными полюсами постоянных магнитов 3 и 4, электромагнит с соленоидом 6, каркасом 7 и экраном 8 и неподвижную диэлектрическую гильзу 9.

Электромеханический коммутирующий элемент работает следующим образом.

При отсутствии тока в соленоиде 6 электромагнита замыкатель 5 притянут к одному из постоянных магнитов, например магниту

4, как показано на чертеже, что соответствует прохождению энергии вдоль линии передачи. Для переброса замыкателя 5 к постоян5 ному магниту 3 направление управляющего тока устанавли вается таким, что его магнитное поле перемагничивает замыкатель 5.

Таким обпазом, изменяя направление управляющего тока в соленоиде 6, можно пе10 рсмещать замыкатель 5 внутри неподвижной диэлектрической гильзы 9 и управлять условиями распространения энергии в линии передачи.

Формула изобретения

Электромеханический коммутирующий элемент, содержащий отрезок линии передачи сверхвысокой частоты с неоднородностью и замыкатель, перемещаемыи электро- и посто20 янными магнитами, о тл и ч а ю щи и с я тем, что, с целью увеличения быстродействия, в неоднородность введен постоянный магнит, при этом замыкатель размещен между одноименными полюсами постоянных магнитов.

25 Источники информации, принятые во внимание при экспертизе: (1). Патент Японии № 11020, кл. 98(3) G 01, 1968.
