Способ тепловой обработки нити из химического и натурального волокна

Способ тепловой обработки нити из химического и натурального волокна

Иллюстрации

Показать все

Реферат



и 11 537534

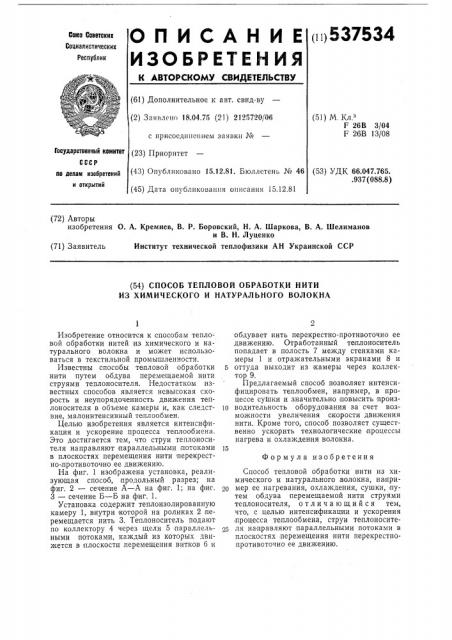

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (2) Зчявлено 18.04.75 (2)) 2125720/06 с присоедппением заявки № (23) Приоритет (43) Опубликовано 15.12.81. Бюллетень № 46 (45) Дата опубликования описания 15.12.81 (51) М Кл,з

F 26В 3/04

F 26В 13/08

Государственный комитет (53) УДК 66.047.765..937 (088.8) по делам изобретений и открытий (72) Авторы изобретения О. А. Кремнев, В. Р. Боровский, Н. А. Шаркова, В. А. Шелиманов и В. Н. Луценко

Институт технической теплофизики АН Украинской ССР (71) Заявитель (54) С ПОСО Б ТЕПЛОВО Й ОБРАБОТКИ Н ИТИ

ИЗ ХИМИЧЕСКОГО И НАТУРАЛЬНОГО ВОЛОКНА

Формула изобретения

Изобретение относится к способам тепловой обработки нитей из химического и натурального волокна и может использоваться в текстильной промышленности.

Известны способы тепловой обработки нити путем обдува перемещаемой нити струями теплоносителя. Недостатком известных способов является невысокая скорость и неупорядоченность движения теплоносителя в объеме камеры и, как следствие, малоинтенсивный теплообмен.

Целью изобретения является интенсификация и ускорение процесса теплообмена.

Это достигается тем, что струи теплоносителя направляют параллельными потоками в плоскостях перемещения нити перекрестно-,противоточно ее движению.

На фиг. 1 изображена установка, реализующая способ, продольный разрез; на фиг. 2 — сечение А — А на фиг. 1; на фиг.

3 — сечение Б — Б на фиг. 1.

Установка содержит теплоизолированную камеру 1, внутри которой на роликах 2 перемещается нить 3. Теплоноситель подают по коллектору 4 через щели 5 параллельными потоками, каждый из которых движется в плоскости,перемещения витков 6 и обдувает нить перекрестно-противоточно ее движению. Отработанный твплоноситель попадает в полость 7 между стенками камеры 1 и отражательными экранами 8 и

5 оттуда выходит из камеры через коллектор 9.

Предлагаемый способ позволяет интенсифицировать теплообмен, например, в процессе суШки и значительно повысить произто водительность оборудования за счет возможности увеличения скорости движения нити. Кроме того, способ позволяет существенно ускорить технологические процессы нагрева и охлаждения волокна.

Способ тепловой обработки нити из химического и натурального, волокна, например ее нагревания, охлаждения, сушки, путем обдува перемещаемой нити струями теплоносителя, отличающийся тем, что, с целью интенсификации и ускорения процесса теплообмена, струи теплоносителя направляют параллельными потоками в плоскостях перемещения нити перекрестнопротивоточно ее движению.

11 б-б

"2

Я ю

Дуг. 1

А-д

Риг.7

1 1а-,У 2 1г

Риг. 2
