Реферат



eczco >«„

ПАТ :Д

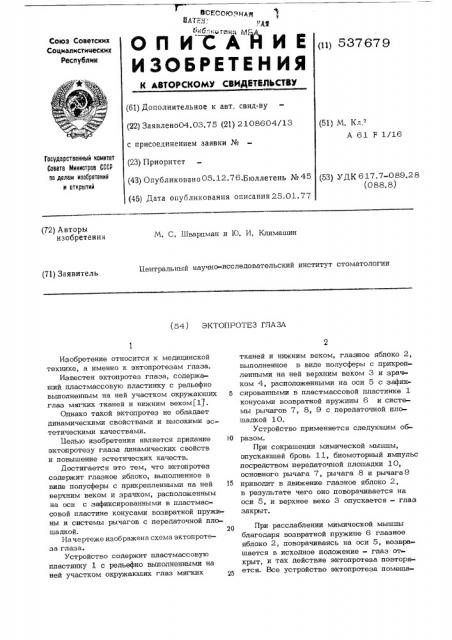

ОП И ИЕ

ИЗОБРЕТЕН ИЯ (и) 537679

Союз Советских

Социалистимеских

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено04.03.75 (2l) 2108604/13 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.12 76.Бюллетень № 45 (45) Дата опубликования описания 25.01.77 (51) Я. Кл е

А 61 F 1/16

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 617.7-089.28 (088. 8) (72) Авторы изобретения

М. С, Шварцман и Ю. И. Климашин

Центральный научно-исследовательский институт стоматологии (71) Заявитель (54) ЭКТОПРОТЕЗ ГЛАЗА

Изобретение относится к медицинской технике, а именно к эктопротезам глаза.

Известен эктопротез глаза, содержаший пластмассовую пластинку с рельефно выполненным на ней участком окружаюших 5 глаз мягких тканей и нижним веком(1 .

Однако такой эктопротез не обладает динамическими свойствами и высокими эс тетическими качествами.

Целью изобретения является придание 10 эктопротезу глаза динамических свойств и повышение эстетических качеств. йостигается это тем, что эктопротез содержит глазное яблоко, выполненное в виде полусферы с прикрепленными на ней 15 верхним веком и зрачком, расположенным на оси с зафиксированными B пластмассовой пластине конусами возвратной пружины и системы рычагов с передаточной плошадкой. 20

На чертеже изображена схема эктопротеза глаза.

Устройство содержит пластмассовую пластинку 1 с рельефно выполненными на ней участком окружаюших глаз мягких тканей и нижним веком, глазное яблоко 2, выполненное в виде полусферы с прикрепленными на ней верхним веком 3 и зрачком 4, расположенными на оси 5 с зафиксированными в пластмассовой пластинке 1 конусами возвратной пружины 6 и системы рычагов 7, 8, 9 с передаточной плошадкой 10.

Устройство применяется следуюшим образом.

При сокрашении мимической мышцы, опускаюшей бровь 11, биомоторный импульс посредством передаточной площадки 10, основного рычага 7, рычага 8 и рычага9 приводит в движение глазное яблоко 2, в результате чего оно поворачивается на оси 5, и верхнее веко 3 опускается — глаз закрыт.

При расслаблении мимической мышцы благодаря возвратной пружине 6 глазное яблоко 2, поворачиваясь на оси 5, возврашается в исходное положение — глаз открыт, и так действие эктопротеза повторяется. Все устройство эктопротеза помеша537679

БНИИПИ Заказ 5593/2 Тираж 622 Подписное

Филиал ППП " Патент", r. Ужгород, ул. Проектная, 4 ется внутри глазницы 12 и крепится на очковой оправе.

Таким образом, при сокрашении мимической мышцы и опускании брови глаз закрывается (моргает), в спокойном состоянии мимических мыши глаз открыт, т. е. эктопротез обладает динамическими свойствами в отличие от ранее применяемых -неподвижных эктопротезов. При некоторой тренировке человек с эктопротезом легко достига- р ет синхронного моргания искусственного и естественного глаза.

Формула изобретения

Эктопротез глаза, содержащий пластмас- совую пластинку с рельефно выполненными на ней участком окружающих глаз мягких тканей и нижним веком, о т л и ч а юш и и с я тем, что, с целью придания ему динамических свойств и повышения эстетических качеств, он содержит глазное яблоко, выполненное в виде полусферы с прикрепленными на ней верхним веком и зрачком, расположенным на оси с зафиксированными в пластмассовой пластинке конусами возвратной пружины и системы рычагов с передаточной площадкой.

Источники информации, принятые во внимание при экспертизе:

1. Патент США № 3480971, кл. 3-13>

1969 r.
