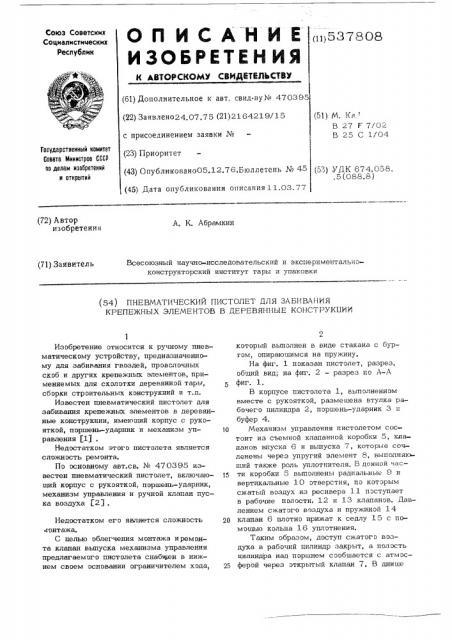

Изобретение относится к ручному пневматическому устройству, предназначенному для забивания гвоздей, проволочных скоб и других крепежных элементов, применяемых для ск эл отки деревянной тарь1, сборки строительных конструкций и т.д.

Известен пневматический пистолет для забивания крепежных элементов в деревянные конструкции, имек ший корпус с рукояткой, поршень-ударник и механизм управления (Ц .

Недостатком этого пистолета является сложность ремонта.

По основному авт.св. № 470395 известен пневматический пистолет, включаюший корпус с рукояткой, поршень-ударник, механизм управления и ручной клапан пуска воздуха f27 .

Недостатком его является сложность тонтажа.

С целью облегчения монтажа иремонта клапан выпуска механизма управления предлагаемого пистолета снабжен в нижнем своем основании ограничителем:хода., который выполнен в виде стакана с буртом, опираюшимся на пружину.

На фиг. 1 показан пистолет, разрез, обший вид; на фиг. 2 — разрез по А-А фиг. 1.

B корпусе пистолета 1, выполненном вместе с рукояткой, размешена втулка рабочего цилиндра 2, пэршень-ударник 3 и буфер 4-, 10 Механизм управления пистолетом состоит из съемной клапанной коробки 5, клапанов впуска 6 и выпуска 7, которые сочленены через упругий элемент 8, выполняюший также роль уплотнителя. В донной части коробки 5 вьптолнены радиальные 9 и вертикальные 10 этверстия, IIO которым сжатый воздух из ресивера 11 пэступает в рабочие полости; 12 и 13 клапанов. Давлением сжатого воздуха и пружиной 14

20 клапан 6 плотно прижат к седлу 15 с помощью кольца 16 уплотнения.

Таким образ ом, доступ сжат or э в оздуха в рабочий цилиндр закрыт, а полость цилиндра над поршнем сэобшается с атмэс—

25 ферой через эткрытый клапан 7. В днише

5378 клапанной коробки 5 имеется патрубок, где размещен ручной клапан 17 пуска с уплотнительным кольцом 18.

Верхний конец стержня клапана 7 выпуска заканчивается головкой, где расположено уплотнительное кольцо 19, которое при закрытом положении плотно входит в выхлопное отверстие 20, герметизируя полость цилиндра в момент свершения рабочегo õода поршня-ударника.

Выхлопное отверстие 20, выполненное в крышке 21, заканчивается раструбом, над которым расположен фланец 22 с кольцом 23 для подвешивания пистолета. В нижнем основании клапана 7 выпуска име- 1к ется ограничитель хода 24, конструктивно оформленный в виде стакана с буртом, опирающимся на пружину 14.

На кронштейне 25 шарнирно укреплен спусковой крючок 26, который имеет так- 20 же шарнирноесочленение с фигурным рычагом 27, свободным концом опирающимся на толкатель 28, перемещающийся в гильзе 29 и поддерживаемый пружиной 30. Толкатель 28 соединен со щупом (на чертеже 25 не показан), который в момент забивания крепежной детали перемещает толкатель на определенную величину.

08

4 пежную деталь и в конце рабочего хода занимает положение, изображенное на фиг. 1 (пунктиром).

В момент забивки крепежной детали клапан 7 выпуска закрыт. Забивка произведена, пистолет отведен от объекта, щуп за-. нял исходное положение.

Под действием сжатого воздуха ручной клапан 17 пуска садится на свое седло и уплотнительным кольцом 18 закрывает выход воздуха из полостей 12 и 13 в атмосферу. Сжатый воздух из ресивера 11 по радиальным и вертикальным отверстиям 9 и 10 устремится в полости 12 и 13 и в результате избыточного давления, действующего снизу, клапан 6 закроется, отсекая доступ сжатого воздуха в рабочий цилиндр, а клапан 7 откроется и рабочая полость цилиндра сообщится с атмосферой.

В конце рабочего:хода поршня-ударника (см. фиг. 1 пунктиром) сжатый воздух над поршнем по отверстиям 31 устремляется в камеру 32, попадает под поршень (см.фиг.1, стрелка Б). Диаметр отверстия 31 подобран так, что за период пребывания поршня в нижней мертвой точке камера 32 заполнится сжатым воздухом, который и возвратит поршень-ударник в исходное положение

Пневматический пистолет работает следующим образом.

Для пуска пистолета указательным пальцем руки нажимают на спусковой крючок

26 и одновременно упирают корпус пистолета в место предполагаемой забивки крепежной детали. Ручной клапан 17 пуска своим конусом закрывает поступление сжатого воздуха из ресивера 11 по отверстиям 9 и 10 в рабочие полости 12 и 13 автоматического клапана управления и одновременно связывает их с атмосферой через шлицевые проходы на стержнях клапана 17.

Сжатый воздух, действующий сверху на

45 клапан 6, перемешает его вниз и открывает доступ сжатого воздуха из ресивера 11 в рабочую камеру цилиндра 2, где, воздействуя на поршень-ударник, забивает креФ ор мул а из обретения

Пневматический пистолет для забивания крепежных элементов вдеревянные конструкции,поавт.св. № 470395, о т л ич а ю ш и и с я тем, что, с целью облегчения монтажа и ремонта пистолета, клапан выпуска механизма управления снабжен в нижнем своем основании ограничителем хода, который выполнен в виде стакана с буртом, опирающимся на пружину.
