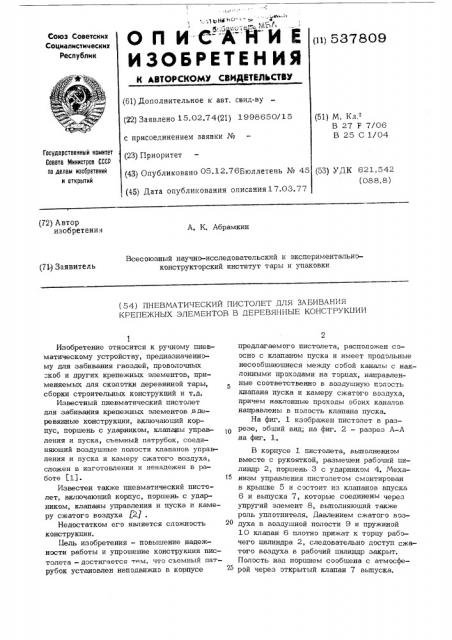

О П И-С А е.е" И Е

Союз Советских

Социалистических

Республик (11) 537809

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 15.02.74(21) 1998650/15 (51) М. Кл.з

В 27 F 7/06

В 25 С 1/04 с присоединением заявки № (23) Приоритет

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (43) Опубликовано 05.12.76Бюллетень № 45 (45) Дата опубликования описания17.03.77 (53) УДК 621.542 (088. 8) (72) Автор изобретения

А. К. Абрамкин

Всесоюзный научно-исследовательский и экспериментальноконструкторский институт тары и упаковки (71) Заявитель (54) ПНЕВМАТИЧЕСКИЙ ПИСТОЛЕТ ДЛЯ ЗАБИВАНИЯ

КРЕПЕЖНЫХ ЭЛЕМЕНТОВ В ДЕРЕВЯННЫЕ КОНСТРУКБИИ

Изобретение относится к ручному пневматическому устройству, предназначенному для забивания гвоздей, проволочных

"коб и других крепежных элементов, применяемых для сколотки деревянной тары, сборки строительных конструкций и т.д.

Известный пневматический пистолет для забивания крепежных элементов,вдеревянные конструкции, включающий корпус, поршень с ударником, клапаиы управления и пуска, съемный патрубок, соединяющий воздушные полости клапанов управ ления и пуска и камеру сжатого воздуха, сложен в изготовлении и ненадежен в работе 11 j.

Известен также пневматический пистолет, включающий корпус, поршень с ударником, клапаны управления и пуска и хамеру сжатого воздуха 2 .

Недостатком его является сложность конструкции.

Цель изобретения — повышение надежности работы и упрощение конструкции пистолета — достигается тем, что съемный патрубок установлен неподвижно в корпусе предлагаемого пистолета, расположен соосно с клапаном пуска и имеет продольные несообщающиеся между собой каналы с наклонными проходами на торцах, направленные соответственно в воздушную полость кпапана пуска и камеру сжатого воздуха, причем наклонные проходы обоих каналов направлены в полость клапана пуска.

На фиг. 1 изображен пистолет в разрезе, обший вид; на фиг. 2 — разрез А-A на фиг. 1, В корпусе 1 пистолета, выполненном вместе с рукояткой, размещен рабочий цилиндр 2, поршень 3 с ударником 4. Меха15 низм управления пистолетом смонтирован в крышке 5 и состоит из клапанов впуска

6 и выпуска 7, которые соединены через упругий элемент 8, выполняющий также роль уплотнителя. Давлением сжатого воз20 духа в воздушной полости 9 и пружиной

10 клапан 6 плотно прижат к торцу рабочего цилиндра 2, следовательно доступ сжатого воздуха в рабочий цилиндр закрыт.

Полость над поршнем сообщена с атмосфе25 рои через открытый клапан 7 выпуска.

537809

Съемный патрубок 11 неподвижно установлен в корпусе 1 пистолета, расположен соосно с клапаном 12 пуска и имеет продольные несообщающиеся между собой каналы

13 и 14, направленные в воздушную полость 15 клапана пуска. На торцах каналов выполнены наклонные проходы 16 и 17.

Проходы 16 направлены в полость 15 клапана пуска, а проходы 17 — в камеру 18 сжатого воздуха. Воздушная полость 9 16 клапанов управления через отверстие 19, продольные каналы 13 и 14, проходы 16 и 17 сообщается с воздушной полостью

15 и камерой 18 сжатого воздуха. Настержне клапана 12 пуска закреплено уплотнительное кольцо 20, которое плотно прижато к седлу клапанной коробки 21 давлением сжатого воздуха в полости 15. На кронштейне 22 шарнирно укреплен спусковой крючок 23 с шарнирно подвешенным рыча20 гом 24, который свободным концом опирается на толкатель 25. Толкатель и соединенный с ним предохранительный рычаг (на чертеже не показан) имеет возможность в момент забивания креплений детали

И передвигаться на определенную величину.

Для пуска пистолета указательным пальцем руки нажимают на спусковой крючок

23 и одновременно упирают корпус пистолета в место предполагаемой забивки крепежной детали. Только в этом случае клапан 12 пуска своим конусом закрывает поступление сжатого воздуха из камеры

18 в полости 15, 9 и одновременно сообщает их с атмосферой через отверстие 19, продольный канал 13, наклонные проходы

16 и шлицевые канавки на стержне клапана 12.

Под действием сжатого воздуха клапан

6 впуска поднимается и сжатый воздух Gocrynaev в рабочий цилиндр 2, а в результате перемещения поршня 3 с ударником 4 происходит забивка крепежной детали.

После того, как крепежная датель забита, клапан 7 выпуска примыкает к седлу

26, герметизируя рабочую полость цилиндра 2. Корпус пистолета отводят от объек та, спусковой крючок 23 отпускают, тоэтому сжатый воздух из камеры 18 по наклонным проходам 17 каналу 14 заполняет полость 15 и далее по наклонным проходам

16, каналу 13 отверстию 19 попадает в воздушную полость 9 клапанов управления где воздействует сверху на клапан 6. Последний примыкает к торцу рабочего цилиндра 2 и тем самым разобщает его с камерой

18 и одновременно связывает с атмосферой через открытый клапан 7.

В конце рабочего хода поршня часть сжатого воздуха над поршнем через радиальное отверстие и кольцевые проходы в стенке цилиндра (на чертеже не показаны), перетекает в камеру возврата 27 и, воздействуя на поршень снизу, возвращает его в исходное положение.

Формула изобретения

Пневматический пистолет для забивания крепежных элементов в деревянные конструкции, включающий корпус, поршень с ударником, клапаны управления и пуска, с ьемный патрубок, соединяющий воздушные полости клапанов управления и пуска и камеру сжатого воздуха, о т л и ч а ю— шийся тем, что, с целью повышения надежности в работе и упрощения конструкции, съемный патрубок установлен неподвижно в корпусе пистолета, расположен соосно с клапаном пуска и имеет продольные несообщающиеся между собой каналы с наклонными проходами на торцах, направленные соответственно в воздушную полость клапана пуска и камеру сжатого воздуха, причем наклонные проходы обоих каналов направлены в полость клапана пуска.

Источники информации, принятые во внимание при экспертизе:

1. Патент США № 3572572 кл. 227-8, 1971.

2. Патент США 3494530, кл. 227-8, 1970 (прототип), 537809
