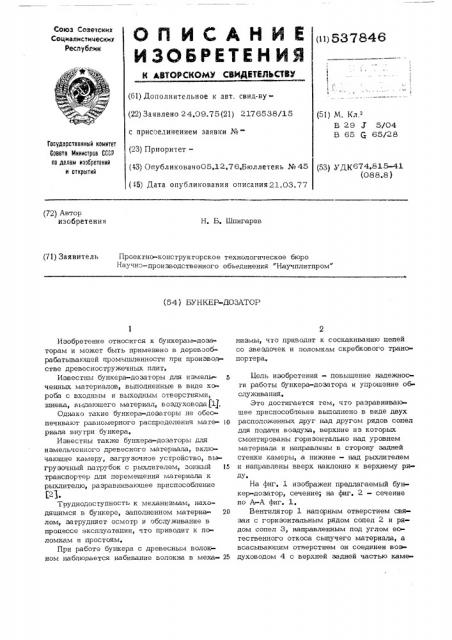

Союз Советских
Социалистическик
Республик (») 537846
I
1 г
i (51) Дополнительное к авт. свид-ву(22) Заявлено 24,09.75(21) 2176538/15 с присоединением заявки № (23) Приоритет— (51) М. Кл "
В 29 J 5-/04
В 65 Q 65/28
Государственный комитет
Совета Министров СССР оо делам иэооретений н открытий (43) Опубликоваио05.12.76.Бюллетень №45 (53) УДК674.815-41 (088.8) (45) Дата опубликования описания21.03.77 (72) Автор изобретения
Н, Б, Шпигарев (71) Заявитель Проектнс -конструкторское технологическое бюро
Научно-производственного объединения "Научплитпром" (54 j БУНKEP-ДОЗАТОР
Изобретение относится к бункерам-дозаторам и может быть применено в деревообрабатывающей промышленности при произвоцстве древесностружечных плит.
Известны бункера-дозаторы для измельченных материалов, выполненные в виде кс роба с входным и выходным отверстиями, шнека, выдающего материал, воздуховода Щ.
Однако такие бункера-дозаторы не обеспечивают равномерного распределения мате- 10 риала внутри бункера, Известны также бункера-дозаторы для измельченного древесного материала, включающие камеру, загрузочное устройство, выгрузочный патрубок с рыхлигелем, зонный го транспортер для перемещения материала к рыхлителю, разравнивающее приспособление (21, Труднодоступность к механизмам, находящимся в бункере, заполненном материа- 20 лом, затрудняет осмотр и обслуживание в процессе эксплуатации, что приводит к поломкам и простоям.
При работе бункера с древесным волокном наблюдается набивание волокна в меха- 25 низмы, что приводит к соскакиванию цепей со звездочек и поломкам скребкового транспортера, Бель изобретения — повышение надежности работы бункера-дозатора и упрощение обслуживания ия, Это достигается тем, что разравнивающее приспособление выполнено в виде двух расположенных друг над другом рядов сопел для подачи воздуха, верхние из которых смонтированы горизонтально над уровнем материала и направлены в сторону задней стенки камеры, а нижние — над рыхлителем и направлены вверх наклонно к верхнему ряду °
На фиг, 1 изображен предлагаемый бункер-дозатор, сечение; на фиг. 2 — сечение по А-А фиг, 1, Вентилятор l напорным отверстием связан с горизонтальным рядом сопел 2 и рядом сопел 3, направленным под углом естественного откоса сыпучего материала, а всасывающим отверстием он соединен воздуховодом 4 с верхней задней частью каме5378 ры 5, Вентилятор 1 и ряды сопел 2 и 3 представляют в совокупности устройство для перемещения материала к задней стенке для перемещения материала к задней стенке камеры 5. Над воронкой 6 расположен при- fi водной барабан 7 донного транспортера 8.
На выходе доэированного слоя 9 расположен рыхлитель 10, выполненный в виде шнека со встречной к центру навивкой лопастей, Для загрузки материала служит циклон lO
11, а для предохранения or разрушений при взрыве установлена противоразрывная мембрана 1 2 °
Бункер-дозатор работает следующим образом.
Ы
В камеру 5 загружают материал через циклон 11, накапливают его на донном транспортере 8 и продвигают с заданной постоян:ной скоростью к рядам сопел» и 3, Вентилятором 1 через сопла 2 и 3 создают воздушные потоки, которые увлека.от частицы материала в заднюю часть камеры
5, Иэ-за потери скорости воздуха частицы снова оседают на ленту донного транспортера 8, а воздух по воздуховоду 4 поступает в вентилятор 1.
Таким образом, потоки воздуха, выходящие иэ сопел 2 и 3, непрерывно уносят лишний материал в заднюю часть камеры 5, а непосредственно под соплом 3 на транспортере 8 формируется слой материала псьстоянного дозированного сечения, направляемого в шнек-рыхлитель 10, Шнек 10 при вращении непрерывно перемещает частицы
46 материала по направлению струей подает материал в центральную часть воронки 6, Затем материал подают пневмотранспортером на следующую технологическую операцию, За счет изменения скорости донного транспортера 8 в широких пределах изменяют производительность бункера-доватора, Формула изобретения
Бункер-дозатор для измельченного древесного материала, включающий камеру, загрузочное устройство, выгрузочный патрубок с рыхлителем, донный транспортер для перемещения материала к рыхлителю, разравнивающее приспособление, о т л и ч а юшийся тем, что, с целью повышения надежности работы бункера-дозатора и упрощения обслуживания, разравнивающее приспособление выполнено в виде двух расположенных друг над другом рядов сопел для подачи воздуха, верхние из которых смонтированы горизонтально над уровнем материала и направлены в сторону задней стен« ки камеры, а нижние - над рыхлителем и направлены вверх наклонно к верхнему ряду.
Источники информации, принятые во внимание при экспертизе:
1, Авторское свидетельство ¹ 95082, кл, В 65 6 33/08, 1 961, 2, Модлина Б. Производство древесностружечных плит, М., 1973, с, 113 (прототип
Г
lg
Фиг. 2
С .. "тав:.iтелу- .:t.,(юрозцова
Редактор Н, Скворцова Т.;:,ред, иковч™. Корректор 1. Боринская
Заказ 5619/9 Т..!ра?к с3! 4 Подни сное
БНИИНИ осуд,п отвел .о;-о ко иитета Совета министров СССР ., с пенам изобретений и открытий
1120Р" .. ясква„Ж-.З.- ;. Рауиская наб., д, 4/5
Филиал ППП "Патент", г, Улторсд, ул, Проектная, 4
