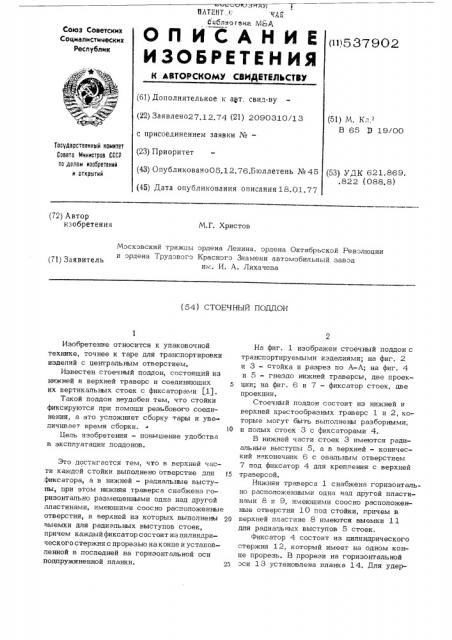

ПЛТЕИТ .<: библиотека ярд

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11)5 37902 (61) Дополнительное к авт. свид-ву (22) Заявлено27.12.74 (21) 2090310/13 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано05.12.76.Бюллетень № 45 (45) Дата опубликования описания 18.01.77 (51) М. Кл,-"

В 65 D 19/00

Государственный комитет

Совета Министров СССР па делам изааретений и открытий (53) УДK 621,869..822 (088.8) (72) Автор изобретения

М.Г. Христов

Мэскэвский трижды эрдена Ленина, ордена Октябрьской Ревэлюции и эрдена Трудэвэгэ Краснэгэ Знамени автомобильный завэд (71) Заявитель им. И. А. Лихачева (54) CTOE Hb1é IlOQQOH

Изобретение относится к упаковочной технике, точнее к таре для транспортировки изделий с центральным отверстием.

Известен стоечный поддон, состоящий из нижней и верхней траверс и соединяющих их вертикальных стоек с фиксаторами (Ц, Такой поддон неудобен тем, что стойки фиксируются при помощи резьбового соединения, а это усложняет сборку тары и уве личивает время сборки. !О

Цель изобретения — повышение удобства в эксплуатации поддонов.

Это достигается тем., что в верхней части каждой стойки выполнено отверстие для фиксатора, а в нижней — радиальные выступы, при этом нижняя траверса снабжена горизонтально размещенными одча над другой пластинами, имеющими соосно расположенные отверстия, в верхней из которых выполнены 2О выемки для радиальных выступов стоек, причем каждый фиксатор состоит из цилиндрического стержня с прорезью на конце и установленной в последней на горизонтальной оси подпружиненной планки. 25

На фиг. 1 изображен стоечный поддон с транспортируемыми изделиями; на фиг. 2 и 3 — стойка и разрез по А-А; на фиг. 4 и 5 — гнездо нижней траверсы, две проекции; на фиг. 6 и 7 — фиксатор стоек, две проекции.

Стоечный поддон состоит. из нижней и верхней крестообразных траверс 1 и 2, которые могут быть выполнены разборными, и полых стоек 3 с фиксаторами 4.

В нижней части стоек 3 имеются радиальные выступы 5, а в верхней — конический наконечник 6 с овальным отверстием

7 под фиксатор 4 для крепления с верхней траверсой, Нижняя траверса 1 снабжена горизонтально расположенными одна над другой пластинами 8 и 9, имеющими соос но расположенные отверстия 10 под стойки, причем в верхней пластине 8 имеются выемки 11 для радиальных выступов 5 стоек.

Фиксатор 4 состоит из цилиндрического стержня 12, который имеет на одном конце прорезь, В прорези на горизонтальной эси 13 установлена планка 14. Для удер53 (902 живания в нужном положении в планке выполнены выточки, в которые вставлены пружины и простые шайбы 15 и 16.

Нижняя траверса 1 имеет пазы 17 для вилочного погрузчика, а верхняя — скобу

18 для транспортировки с помощью крана.

При сборке поддона стойки 3 вставляют выступами 5 в выемки 11 нижней траверсы 1 и затем производят поворот и опуска— ние их до нижней пластины 9. После укла- р дывания на стойки транспортируемых изделий 19 устанавливают верхнюю траверсу и закрепляют ее с помощью фиксатора 4, вставляемого в обильное отверстие 7 стойки. При этом подпружиненную планку 14 от- д гибают вниз.

В случае применения сдвоенных поддонов на стойки с уложенными изделиями надевают вторую rpaeepcy, при этом вставляемые в нее стойки, которые в данном слу-2О чае выполняют с отверстием в нижней части, также скрепляют со стойками нижнего яруса с помощью фиксатора.

Разборку поддона осуществляют в обратной последовательности.

Формула изобретения

1. Стоечный поддон, состоящий из нижней и верхней траверс и соединяющих их вертикальных стоек с фиксаторами, о т л и. ч а .о ш и и с я тем, что, с целью повышения удобства его в эксплуатации, в верхней части каждой стойки выполнено овальное отверстие для фиксатора, а в нижней — pa диальные выступы, при этом нижняя траверса снабжена горизонтально размещенными одна над другой пластинами, имеющими соосно расположенные отверстия, в верхней из которых выполнены выемки для радиальных выступов стоек.

2. Поддон по и. 1, о т л и ч а ю щ и йс я тем, что каждый фиксатор состоит из цилиндрического стержня с прорезью на конце и установленной в последней на горизонтальной оси подпружиненной поворотной планки.

Источники информации принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 1 18305, кл. В 65 Х 1/00, 1958 r.

Составитель В, Шипов

Редактор В. Смирягина Техред М. Левицкая Корректор С. Болдижар

Заказ 5627/1 1 Тираж 963 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, .Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная., 4
