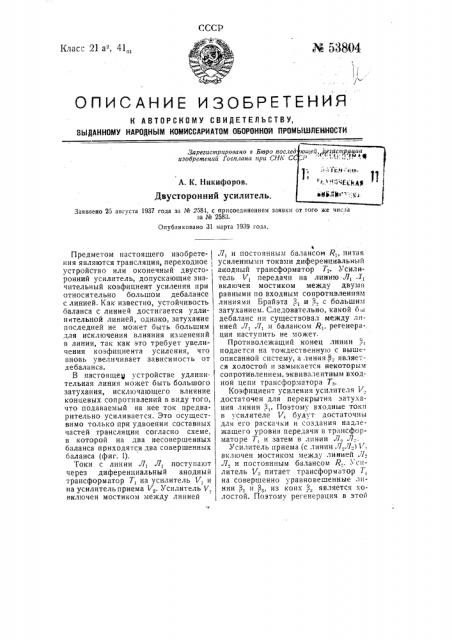

М 53804

Класс 21 а-, 41„, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЬ!ДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ОБОРОННОИ ПРОМЫШЛЕННОСТИ

Зарегисгггрггровано в Бюро пос.ге изобретенггй Госплана при СгтК С

A. К. Никифоров.

Двусторонний усилитель.

Заявлено 25 августа 1937 года за № 2581, с присоединением заявки от того же числа за № 2583.

Опубликовано 31 марта 1939 гола, Предметом настоящего изобрете- ния являются трансляция, переходное 1

1 устройство или оконечный двусторонний усилитель, допускающие значительный коэфициент усиления при относительно большом дебалансе с линией. Как известно, устойчивость баланса с линией достигается удлинительной линией, однако, затухание последней не может быть большим для исключения влияния изменений в линии, так как это требует увеличения коэфициента усиления, что вновь увеличивает зависимость от дебаланса.

В настоящем устройстве удлини-тельная линия может быть большого затухания, исключающего влияние концевых сопротивлений в виду того, что подаваемый на нее ток предварительно усиливается. Это осуществимо только при удвоении составных частей грансляции согласно схеме, в которой на два несовершенных баланса приходятся два совершенных баланса (фиг. 1).

Токи с линии Л, Л, поступают через диференциальный анодный трансформатор Т, на усилитель V u на усилитель приема V,. Усилитель V, включен мостиком между линией

Ф

Л, и постоянным балансом ггс„питая усиленными токами диференциальный анодный трансформатор Т,. Усилитель V передачи на линию Л, .Х, включен мостиком между двумя равными по входным сопротивлениям линиями Брайэта 3, и 3 - большим затуханием. Следовательно, какой o-i дебаланс ни существовал между линией Л, Л, и балансом R,, регенерация наступить не может.

Противолежащий конец линии подается на тождественную с вышеописанной систему, а линия 8г является холостой и замыкается некоторым сопротивлением, эквивалентным входнои цепи трансформатора Тз.

Коэфициент усиления усилителя V., достаточен для перекрытия затухания линии г. Поэтому входные токи в усилителе V., будут достаточны для его раскачки и создания надлежащего уровня передачи в трансформаторе Т, и затем в линии Л, Л .

Усилитель приема (с линии ЛгЛ,) Г, включен мостиком между линией Л

Л, и постоянным балансом В. сплитель V; питает трансформатор 7с на совершенно уравновешенные линии 3, и 3з, из коих За является холостой. Поэтому регенерация в этой

1 сис геме также невозможна. Отсюда вытекает возможность значительно увеличить допуСтимый для обычной трансляции коэфициент усиления.

То же устройство действует, как переходное, если включить радиоприемник к зажимам 1 и 2, а радиопередатчик к зажимам 8 и 4; очевидно, что при этом трансформатор Т, отпадает.

Как оконечный громкоговорящий аппарат система действует при включении в линию Л Л. электромагнитного громкоговорителя, который одновременно служит как громкоговоритель и как микрофон, Можно применить и следующую схему (фиг. 2), где диференциальный передающий трансформатор Т„питаемый усилителем» „Hp может генерировать через приемный усилитель V», включенный мостиком между линией Л, Л, и постоянным балансом Ц,, потому что усилитель включен мостиком между тождественными удлинительными линиями » и .с затуханием, превышающим 8 непера, и.секциями диференциального трансформатора Т . Аналогичное устройство включено в линию Л Л., т. е., усилитель U, передающего диференииального трансформатора Т» не может генерировать через усилитель V> трансформатора Т„потому что последний работает на тождест- венные уцлинительные линии, и З„ из коих линия,", является общей соединительной линией между двумя системами Л, Л, и Л, Л,.

Дебалансы между линией Л., Л и сопротивлением R или между линией Л, Л, и R, с повышением коэфициента усиления в усилителях V, V-, V.„ V. вызовут эхо или регенерацию отражением. Для предотвращения этого усилитель V- возбуждает эхозаградитель V.„, генерирующий запирающие (по проводу б) токи для сетки лампы усилителя V.- и, в свою очередь, усилитель V,, возбуждает эхозаградитель Vi;, генерирующий запирающие (по проводу 5) токи для сетки лампы усилителя U .

В данном случае, предотвращающее регенерацию устройство сведено только .к двум диодам-триодам V:. и

V„., так как прямой генерации, возникающей непосредственно при открытых выходах на линию, в этой схеме произойти не может.

Предмет изобретения.

Двусторонний усилитель, отлнчающийся тем, что четыре диференциальных трансформатора соединены так, что образуются две связанные между собой общей искусственной линией системы с несовершенным балансом на линию и совершенным балансом на общую связующую лин и|о.

Б авторскому свидетельству А. E. Никифорова

Ж 53804 фиг.l

Тип. арт. «Сов. Печ.». Зак. ¹ 3008 — RO

П, и, Jl, Л, ф иг.2 и, 4
