Реферат

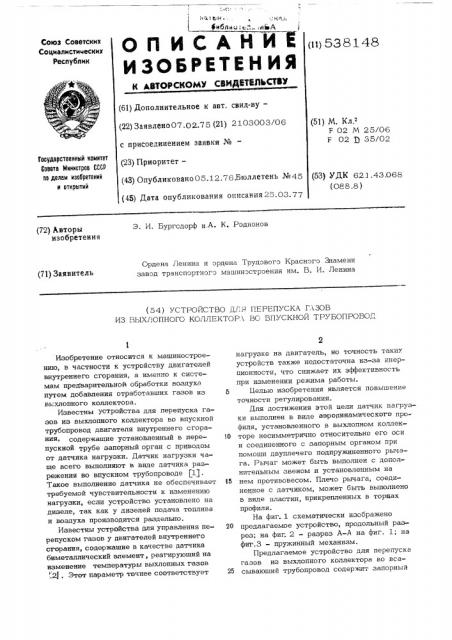

Союз Советских

Социалистических

Республик (11) 538148 (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.02.75 (21) 2103003/06 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.12.76.Бюллетень ¹45 (45) Дата опубликования описания25.03 7 у (51) М. Кл.т

F 02 М 25/Об

F 02 Q 35/02

Государственный номитет

Совета Министров СССР по делам изооретений и открытий (53) УДК 621.43,068 (OB8.8) Э. И. Бургсдорф и.А. К. Родионов (72) Авторы изобретения

Ордена Ленина и ордена Трудэвогэ Краснэгэ Знамени завод транспэртногэ машинэстрэения им. В, И. Ленина (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЕРЕПУСКА ГАЗОВ

ИЗ ВЫХЛОПНОГО КОЛЛЕКТОР.Y BC ВПУСКНОЙ ТРУБОПРОВОД

Изобретение относится к машиностроению, в частности к устройству двигателей внутреннего сгорания, а именно к системам предварительной обработки воздуха путем добавления отработавших газов из вь:хлопного коллектора.

Известны устройства для перепуска газов из выхлопного коллектора во впускной трубопровод двигателя внутреннего сгорасодержащие установленный в перепускной трубе запорный орган с приводом от датчика нагрузки. Датчик нагрузки чаще всего выполняют в виде датчика разрежения во впускном трубопроводе (1).

Такое выполнение датчика не обеспечивает требуемой чувствительности к изменению нагрузки, если устройство установлено на дизеле, так как у дизелей подача топлива и воздуха производится раздельно.

Известны устройства для управления перепуском газов у двигателей внутреннего сгорания, содержащие в качестве датчика биметаллический элемент, реагирующий на изменение температуры выхлопных газов 2) . Этот параметр точнее соответствует нагрузке на двигатель, но точность таких устройств также недостаточна из-за инерционности, что снижает их эффективность при изменении режима работы.

5 1Аелью изобретения является повышение точности регулирования.

Для достижения этой цели датчик нагрузки выполнен в виде аэродинамического профиля, установленного в выхлопном коллек10 торе несимметрично относительно его оси и соединенного с запорным органом при помощи двуплечего подпружиненного рычага. Рычаг может быть выполнен с дополнительным звеном и установленным на

15 нем противовесом. Плечо рычага, соединенное с датчиком, может быть выполнено в виде пластин, прикрепленных в торцах профиля.

На фиг. 1 схематически изображено

20 предлагаемое устройство, продольный разрез; на фиг. 2 — разрез А-A на фиг. 1; на фиг,3 — пружинный механизм.

Предлагаемое устройство для перепуска газов из выхлопного коллектора во вса25 сывающий трубопровод содержит запорный

538148

А-А Риг. 2 иг. 3

Составитель A. Белостоцкий

Редактор М. Васильева Техред О. ЛУГовая Корректор Л, Боринская

Заказ 5696/20 Тираж 677 Подписное

UHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35 Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
