Реферат



Союз Советских

Социалистимеских

Республик

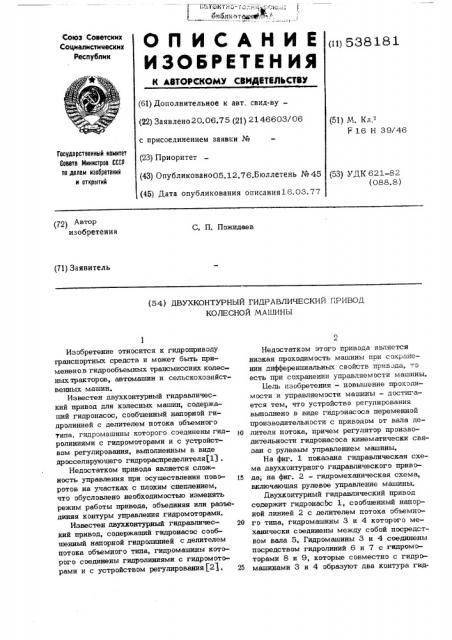

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 538181 (61) Дополнительное к авт, свид-ву— (22) Заявлено20.06.75 (21) 2146603/06 с присоединением заявки № (23) Приоритет (43) Опубликовано05.12,76.Бюллетень № 45 (45) Дата опубликования описаиия16.03.77 (51} М. Кл."F 16 Н 39/46

Государственный комитет

Сомта Министров СССР по делам изобретений н открытий (53) УДК 621-82 (088.8) (72) Автор изобретения

С. П. Пожидаев (71) Заявитель (54) ДВУХКОНТУРНЫЙ ГИДРАВЛИЧЕСКИЙ ПРИВОД

КОЛЕСНОЙ МАШИНЫ

Изобретение относится к гидроприводу транспортных средств и может быть примененов гидрообъемных трансмиссиях колесныхтракторов, автомашин и сельскохозяйственных машин.

Известен двухконтурный гидравлический привод для колесных машин, содержащий гидронасос, сообщенный напорной гидролинией с делителем потока объемного типа, гидромашины которого соединены гидролиниями с гидромоторами и с устройством регулирования, выполненным в виде дросселирующего гидрораспределителя 11.

Недостатком привода является сложность управления при осуществлении поворотов на участках с плохим сцеплением, что обусловлено необходимостью изменять режим работы привода, объединяя или разъединяя контуры управления гидромоторами.

Известен двухконтурный гидравлический привод, содержащий гидронасос сооб-щенный напорной гидролинией с делителем потока объемного типа, гидромашины которого соединены гидролиниями с гидромоторами и с устройством регулирования(21.

Недостатком этого привода является низкая проходимость машины при сохранении дифференциальных свойств привода, ":o есть при сохранении управляемости машины.

Бель изобретения — повышение проходимости и управляемости машины — достигается тем, что устройство регулирования выполнено в виде гидронасоса переменной производительности с приводом от вала де10 лителя потока, причем регулятор производительности гидронасоса кинематически связан с рулевым управлением машины, На фиг. 1 показана гидравлическая схема двухконтурного гидравлического приво15 да; на фиг. 2 — гидромеханическая схема, включающая рулевое управление машины.

Двухконтурный гидравлический привод содержит гидронасос 1, сообщенный напорной линией 2 с делителем потока объемно20 ro типа, гидромашины 3 и 4 которого механически соединены между собой посредством вала 5. Гидромашины 3 и 4 соединены посредством гидролиний 6 и 7 с гидромоторами 8 и 9, которые совместно с гидро25 машинами 3 и 4 образуют два контура гид538181

Составитель Е. Солодников

Редактор М. Васильева Texpea A. демьянова Корректор Н. Ковалева

Заказ 5701/22 Тираж 1134 Лодписнм

11НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", r. Ужгород, ул. Проектная. 4
