Соединение труб
Иллюстрации
Реферат

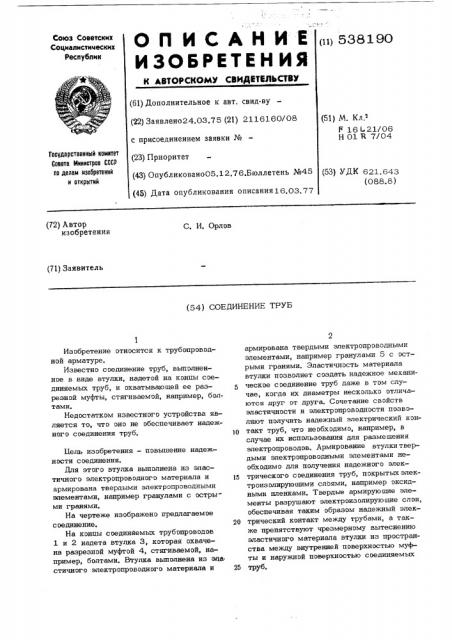

ОП ИСАНИ Е
ИЗОБРЕТЕН ИЯ
К ASTOPCNOiAV СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (») ззе оо (61) Дополнительное к авт. свид-ву (22) Заявлено24,03.75 (21) 2116160/08 с присоединением заявки № (23) Приоритет (43) Опубликовано05.12.76,Бюллетень №45 (45) Дата опубликования описания 16.03.77 (51) М. Кл.е
Р 16 L 21/06
Н 01 R 7/04
Государственный комитет
Совета Министров СССР по делам изооретеннй и открытий (53) УДК 621.643 (088.8) (72) Автор изобретения
С. И. Орлов (71) Заявитель (54) СОЕДИНЕНИЕ ТРУБ
Изобретение относится к трубопроводной арматуре.
Известно соединение труб, выполненное в виде втулки, надетой на концы соединяемых труб, и охватываюшей ее разрезной муфты, стягиваемой, например, болтами.
Недостатком известного устройства является то, что оно не обеспечивает надежного соединения труб.
Бель изобретения — повышение надежности соединения.
Для этого втулка выполнена из эластичного электропроводного материала и армирована твердыми электропроводными элементами, например гранулами с острыми гранями.
На чертеже изображено предлагаемое соединение.
На концы соединяемых трубопроводов
1 и 2 надета втулка 3, которая охвачена разрезной муфтой 4, стягиваемой, например, болтами. Втулка выполнена из эла. стичного электропроводного материапа и армирована твердыми электропроводными элементами, например гранулами 5 с острыми гранями. Эластичность материала втулки позволяет создать надежное механическое соединение труб даже в том случае, когда их диаметры несколько отличаются друг от друга. Сочетание свойств эластичности и электропроводности позволяют получить надежный электрический кону такт труб, что необходимо, например, в случае их использования для размешения электропроводов. Армирование втулки твердыми электропроводными элементами необходимо для получения надежного элек15 трического соединения труб, покрытыхэлектроизолируюшими слоями, например оксидными пленками. Твердые армируюшие элементы разрушают электроизолируюшие слои, обеспечивая таким образом надежный элек20 трический контакт между трубами, а также препятствуют черезмерному вытеснению эластичного материала втулки из пространства между внутренней поверхностью муфты и наружной поверхностью соединяемых
25 труб.
