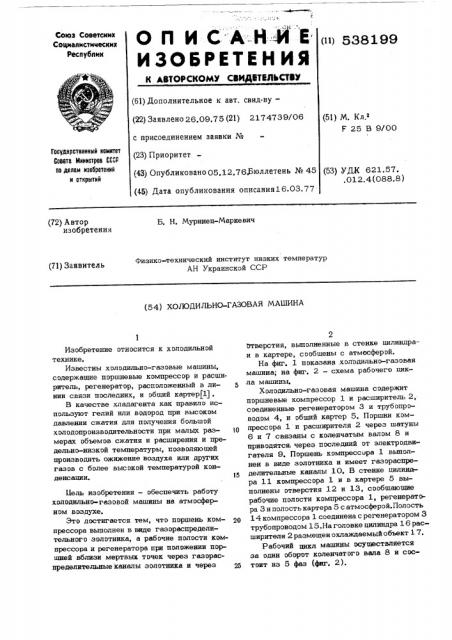

Оll ИCА-H-HЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистииеских

Реслублик (») 538199

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву— (22) Заявлено 26.09.75 (21) 2174739/06 с присоединением заявки № (23) Приоритет (51) М. Кл.е

F 25 В 9/00

Государственный комитет

Совета Иинистроа СССР во делаи иэооретений и открытий (43) Опубликовано05,12.76Рюллетень № 45 (53) УДК 621 57..012. 4(088.8) (45) Дата опубликования описания16.03.77 (72) Автор изобретения

Б. Н. Муринец-Маркевич физико-технический институт низких температур

АН Украинской CCP (71) Заявитель (54) ХОЛОДИЛЬНО-ГАЗОВАЯ МАШИНА

Изобретение относится к холодильной технике.

Известны .холодильно-газовые машины, содержащие поршневые компрессор и расширитель, регенератор, расположенный в линии связи последних, и общий картер(1).

В качестве .хладагента как правило используют гелий или водород при высоком давлении сжатия для получения большой .холодопроизводительности при малых раз- 10 мерах объемов сжатия и расширения и предельно-низкой температуры, позволяющей производить ожижение воздуха или других газов с более высокой температурой конденсации. 15

Цель изобретения — обеспечить работу .холодильно-газовой машины на атмосферном воздухе.

Это достигается тем, что поршень ком- gp прессора выполнен в виде газораспределительного золотника, а рабочие полости компрессора и регенератора при положении поршней вблизи мертвых точек через газораспределительные каналы золотника и через

2 отверстия, выполненные в стенке цилиндраи в картере, сообщены с атмосферой.

На фиг. 1 показана .холодильнэ-газовая машина; на фиг. 2 — схема рабочего цикла машины.

Холодильно-газовая машина содержит поршневые компрессор 1 и расширитель 2, соединенные регенератором 3 и трубопроводом 4, и общий картер 5. Поршни компрессора 1 и расширителя 2 через шатуны

6 и 7 связаны с коленчатым валом 8 и приводятся, через последний от электродвигателя 9. Поршень компрессора 1 выполнен в виде золотника и имеет газораспределительные каналы 10. В стенке цилиндра 11 компрессора 1 и в картере 5 выполнены отверстия 12 и 13, сообщающие рабочие полости компрессора 1, регенератора 3 и полость картера 5 с атмосферой. Полость

14 компрессора 1 соединена с регенератором 3 трубопроводом 15.На головке цилиндра 16 расширителя 2 размещен охлаждаемый объект 1 7.

Рабочий цикл машины осуществляется за один оборот коленчатого вала 8 и состоит из 5 фаз (фиг. 2).

538199

Фиг. 2
