Реферат

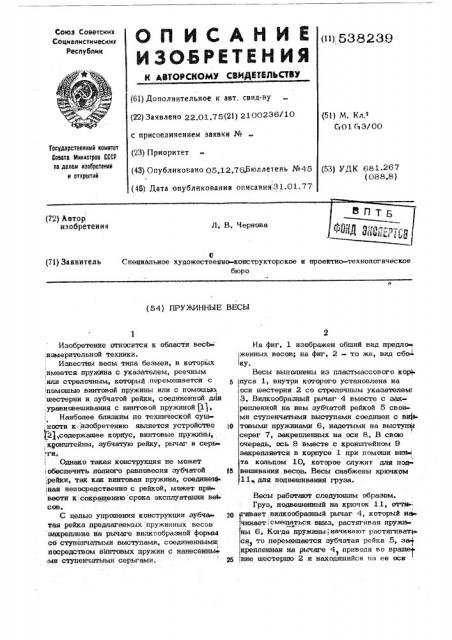

Союз Советснни

Соцйайистицесяии

Республик (11) 538239 (61) Дополнительное к авт. свид-ву (22) Заявлено 22.01,75(21) 2100236/10 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.12.76Бюллетень №45 (45) Дата опубликования описания ;31.01.77 (51) М. Кл.е

CvO1 Стз/00

Гасударственный ноинтет

608ВТВ Министрев СЕр пе делам изобретений и Открытий (53) УДК 681,267 (088.8) snye

-=-— Я 3П --g (72) Автор изобретения

Л . В. Чернова

Р (71) Заявитель Специальное художественно-конструкторское и проектно-технологическое бюро (54) ПРУ?КИННЫЕ ВЕСЫ

Изобретение относится к области весЬ-" измерительной техники, Известны весы типа безмен, в которых имеется пружина с.укаэателем, реечным, или стрелочным, который перемешается с помощью винтовой пружины или с помощью; шестерни и зубчатой рейки, соединенной для, уравновешивания с винтовой пружиной (1)„„

Наиболее близким по технической сук 4

; ности к, изобретению является устройство с, 2,содержащее корпус, винтовые пружины, .кронштейны, зубчатую рейку, рычаг и серь, F0»

Однако такая конструкция не может

;обеспечить полного равновесия зубчатой, рейки, так как винтовая пружина, соединен ная непосредственно с рейкой, может при вести к,: сокрашению срока эксплуатации веЬ с ов 4

С целью упрощения конструкции зубча

Tàÿ рейка предлагаемых, пружинных весов закреплена на рычаге вилкообразной формы оо ступенчатыми выступами, соединенными;

I посредством вИнтовых пружин с нанесенны ми ступенчатыми серь"ами.

На фиг. 1 изображен общий вид предлог женных весов; на фиг. 2 — то же, вид сбо ку.

Весы выполнены из пластмассового кор . пуса 1; внутри которого установлена на оси шестерня 2 со стрелочным указателем!

3, Вилкообразный рычаг 4 вместе с закрепленной на нем зубчатой рейкой 5 своими ступенчатыми выступами соединен с виф10 товыми пружинами 6, надетыми на выстутп серег 7, закрепленных на оси 8,. В сваю очередь, ось 8 вместе с кронштейном 9 закреплиется в корпусе 1 при помощи вин та кольцом 10, которое служит для подl5 .вешивания весов. Весы снабжены крючком

11„для подвешивания груза.

Весы работают следующим образом.

Груз, подвешенный на крючок 11, оття 0 1гивает вилкообразный рычаг 4, который наичинает, ссмешаться вниз, растягивая пружи ны 6. Когда пружины (начинают растягиват ся то перемешается зубчатая рейка 5, заф крепленная На рычаге 4 приводя во враше рб ние шестерню 2 и находящийся а ее оси

538238 йз. t аг.д

Составитель М. Орлова

Редактор Е. Братчикова Техред А.,Пемьянова Корректор Л. Боринская1

Заказ 5710/24 Тираж 790 Подписное

UHHHfIN Государственного коми жта Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж35, Раушская наб., д. 4/5

Филиал ППП Патент,, г. Ужгород, ул. Проектная, 4 стрелочный указатель 3, который, переме шаясь, указывает вес груза.

Формула изобретений

Пружинные весы, содержашие корпус, винтовые пружины, кронштейны, зубчатую рейку, рычаг и серьги, о т л и ч а юш и е о я тем, что, с целью упрэщеиия их

4 конструкции, зубчатая рейка закреплена на рычаге вилкообр@зной формы со ступеМчатыми выступами, соединенными посред ством винтовых пружин с серьгами, Источники информации, принятые so внимание при эксцертизе:

1, С, П. Орлов "Весы и дозаторы", Спра. вочник, изд во "Машиностроение, М-1972 r.,còð. 254-255, ф 2. Патент Франции l4 210,6767, Са 01Я

3/ОО, 08.06,72 .
