Образец для определения прочности покрытий при изгибе

Образец для определения прочности покрытий при изгибе

Иллюстрации

Показать все

Реферат

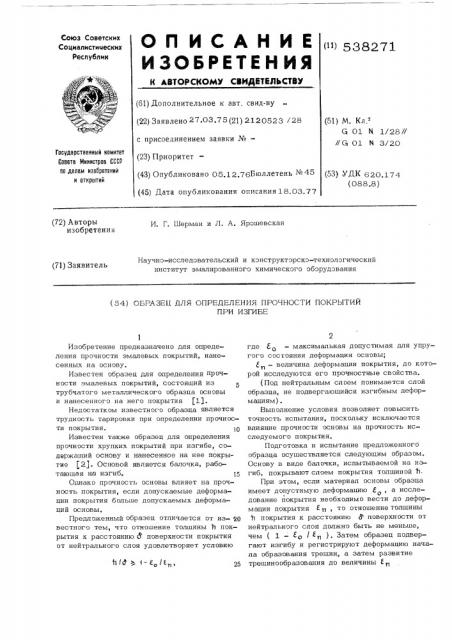

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (") 538271 (61) Дополнительное к авт. свид-ву (22) Заявлено 27.03.75(21) 2120523 /28 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 05.12.76Бюллетень ¹ 45 (45) Дата опубликования описания 18,03.77 (ы)и.к

G 01 N 1/28//

//(л 01 о1 3/20

Гасударственный намнтет

Совета Министров СССР па делаы ивооретений и открытий (53) УДК 620.174 (088.8) (72) Авторы изобретения

И. Г. Шерман и Л. A. Ярошевская

Научно-исследовательский и кэнструктэрскэ-технологический институт эмалированного химического обэрудэвания (71) Заявитель (54) ОБРАЗЕЦ ДЛЯ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ ПОКРЫТИЙ

ПРИ ИЗГИБЕ

tiff 4-е !е

Изобретение предназначено для определения прочности эмалевых покрытий, нанесенных на основу.

Известен образец для определения прочности эмалевых покрытий, состоящий из трубчатого металлического образца основы и нанесенного на него покрытия (11.

Недостатком известного образца является трудность тарировки при определении прочности покрытия. 10

Известен также образец для определения прочности хрупких покрытий при изгибе, содержащий основу и нанесенное на нее покрытие (2). Основой является балочка, работающая на изгиб. 15

Однако прочность основы влияет на прочность покрытия, если допускаемые деформации покрытия больше допускаемых деформаций основы.

Предложенный образец отличается от из- 0 вестного тем, что отношение толщины h покрытия к расстоянию д поверхности покрытия от нейтрального слоя удовлетворяет условию

2 где со — максимальная допустимая для упругого состояния деформация основы;

E — величина деформации покрытия, до которой исследуются его прочностные свойства. (Под нейтральным слоем понимается слой образца, не подвергающийся изгибным деформациям) .

Выполнение условия позволяет повысить точность испытания, поскольку исключается влияние прочности основы на прочность исследуемого покрытия, Подготовка и испытание предложенного образца осуществляется следующим образом.

Основу в виде балочки, испытываемой на изгиб, покрывают слоем покрытия толщиной h.

При этом, если материал основы образца имеет допустимую деформацию Е, а исслеМ дование покрытия необходимо вести до деформации покрытия Е тт, то отношение толщины h покрытия к расстоянию о поверхности от нейтрального слоя должно быть не меньше, чем (1 — о / т, ). Затем образец подвергают изгибу и регистрируют деформацию начала образования трещин, а затем развитие трешинообразования до величины Ет1

538271

Составитель М. Кузьмин

Редактор Н. Вирко Техред Л. Богдан Корректор В. Куприянов

Заказ 5712/25 Тираж 1010 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб, д, 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Формула изобретения

Образец для определения прочности покрытий при изгибе, содержащий основу и нанесенное на нее покрытие, о т л и ч а ю щ и йс я тем, что, с целью повышения точности испытаний, отношение толщины h покрытия к расстоянию д поверхности покрытия от нейтрального слоя удовлетворяет условию

3/д (- )

10 где o — максимальная допустимая для упругого состояния деформация основы; », — величина деформации покрытия, до которой исследуются его прочностные свойства, Источники информации, принятые во внимание при экспертизе:

1. Журнал "Заводская лаборатория", 1968г., М 9, стр. 1121-1122.

2. Статическое нагружение элементов конструкций". Руководство к лабораторным работам по курсу "Строительная механика", сост.

Алфутов Н. А. и др., МВТУ им. Баумана 1964 г, стр. 4-7 (прототип).
