Электронный синтезатор цветоделенных растровых фотоформ

Электронный синтезатор цветоделенных растровых фотоформ

Иллюстрации

Показать все

Реферат



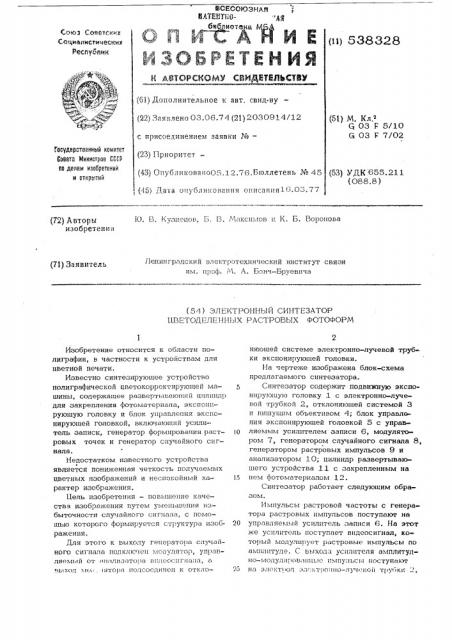

вСКСОюзнлет

ЕУЛЕНТЩ- АЯ

К 30ЬРЕТЕ Н ЙЯ

Союз Советск(",и

Социапкстичесних

Республик (») 538328

Q) (6!) Дополнительное к авт. свил-ву (22) аявлено 03.06.74 (2!) 2030914/12 с присоелинение(и заявки №вЂ” (23) Приоритет— (43) Ог(ублнкова((о05,12,76.Б(оллетень № 45, ((5},!(.а (а о((убликования опнсания16.03.77 (51} М. К .

Q 03 F 5/10

G 03 F 7/02

Государственный намитет

Gneaxa Министрае ГССР па делам иеааретеиий и аткрь(ти(! (53) УДК 655.211 (О88.8 ) (0, В, ((уз(!едва, b. B. Максимов и K. Ь. Воронова (72) Авторы изобретения

Лени((градский электротехнический институт связи им. проф, М. А. Бонч-Бруевича (71} Заявитель (54} ЛЕ Т ОННЫй CViiln E3 TOP

ЦВЕТОДЕЛЕНИЬ!Х РАСТРОВЫХ ФОТОФОРМ

Изобретение относится к области полиграфии, в частности к устройствам для цветной печати.

Известно синтезирующее устройство полиграфической цветокорректируюшей машины, содер>ка(цее развертывяюишй ципиндD для закрепления фотоматериала, экспош:— руюшую головку и блок управления экспонирующей головкой, включающий усилитель записи, генератор формирования растровых точек и генератор случайного сигнала.

Недостатком известного устройства

Ф является пониженная четкость получаемых цветных изображений и неспокойный характер изображенич.

Е1ель изобретения — повышение качества изображения путем уменьшения ((збыточности случайного сигналя, с ломошью которого формируется структура изображения. (гля этого к выходу генератора с1(учяйного ст(Гвапа т!Одкл(с (еп модулятор, уп()ав» ляек((,!й о Ft((, (а(!(затопа («((((еос(((надя Q вь.ход «((, . (яторя подсоедннеп к отклоняюшей системе электронно-лучевой труб» ки экспонирующей головки.

На чертеже изображена блок-схема предлагаемого синтезатора.

Синтезатор содержит подвижную экспонирующую головку 1 с электронно-лучевой трубкой 2, отклоняющей системой 3 и пишущим объективом 4; блок управления экспонирующей головкой 5 с управляемым усилителем записи 6, модулятором 7, генератором случайного сигнала 8, генератором растровых импульсов 9 и анализатором 10; цилиндр развертывающего устройства 11 с закрепленным на !

5 нем фотоматериалом 12.

Синтезатор работает следующим образом.

Импульсь(растровой частоты с генера тора растровых импульсов поступают на

20 управляемый усилитель записи 6. На этот же усилитель поступает видеосигнал, когорый модулирует растровые импульсы по а(.пцн(туде. С выхода усилителя Q«.(ïëèò«jä« но-моду.(ировяппые импульсы поступают

„J на 3„ (е кт! >Ol" )лент()о((((о-. (у1(е(. о((ц !ушак((538328 управляющий площадью экспонирующего пятна изображения растровой точки на экране. Для запирания трубки в промежутках между видеосигналами, начальное напряжение управляющего электрода устанавливается меньше потенциала запирания электронного пучка.

Для получения нерегулярной растровой структуры к отклоняющей системе 3 через модулятор 7 подключен генератор слу- ц) чайного сигнала 8, синхронизированный генератором растровых импульсов 9. Генератор случайного сигнала вырабатывает четыре случайных равновероятных амплитуды, что обеспечивает незначительное сме- !5 щение проекции экспонирующего пятна под о углом 45 к направлению строчной развертки.

Для управления величиной отклонения пятна в соответствии с информационным 20 содержанием элементарных участков рупродуцированного оригинала, видеосигнал через анализатор 10 подается на вход модулятора 7. Анализатор пропускает видеоимпульсы нижней части динамического диапазона без ослабления и ослабляет видеоимпульсы верхней части диапазона. Такой сигнал обеспечивает более "спокойную" структуру растрового изображения, в то же время не дает видимого паразитного рисунка, Для повышения четкости изображения путем сохранения регулярной структуры на мелких деталях и контурах изображения анализатор может иметь частотно-зависимую часть с такой характеристикой передачи, которая обеспечивала бы большее подавление видеосигнала, чем выше скорость изменения его амплитуды.

Формула изобретения

1. Электронный синтезатор цветоделенных растровых фотоформ, содержащий узел развертки изображения на фотоматериале, экспонирующую головку с отклоняющей системой и блок управления экспонирующей головкой, включающий управляемый усилитель записи, генератор формирования растровых точек и генератор случайного сигнала,отличающийся тем,что, с целью повышения качества синтезируемых изображений при наложении цветоделенных растровых изображений, к выходу генератора случайного сигнала подключен модулятор, управляемый от анализатора видеосигнала, а выход модулятора подсоединен к отклоняющей системе электронно-лучевой трубки экспонирующей головки.

2 . Синтезатор по и. 1, о т л и ч а ю— шийся тем, что, с целью получения модулирующего сигнала, обеспечивающего подавление импульсов случайного отклонения для светлых и темных участков изображения, анализатор выполнен в виде параллельно включенных ограничителей импульсов сверху и снизу, инвертора, включенного последовательно с ограничителем снизу, и сумматора, подключенного к ограничителю сверху и к инвертору.

3. Синтезатор по и. 1, о т л и ч а юшийся тем, что, с целью получения модулирующего сигнала, пропорционального абсолютной величине скорости изменения амплитуды видеосигнала и обеспечивающего подавление импульсов случайного отклонения на мелких деталях, анализатор выполнен в внде последовательно включенных дифференцирующего каскада и селектора полярности сигналов, имеющего два выхода, один из которых через инвертор, а другой непосредственно соединены со входом сумматора.

4. Синтезатор по и. l, о т л и ч а юшийся тем, чтс, с целью подавления импульсов случайного отклонения на светлых и темных полях, а также на мелких деталях контура изображения, модулятор выполнен в виде последовательно соединенных двух преобразователей, управляемых от анализатора.

538328

18 (2

Составитель Н. Боровков

Редактор Л. Гончарова Texpeg А. ДемьяноваКорректор B. Зорина

Заказ 5718/27 Тираж 574 Подписное

IIHNNHN Государственного комитета Совета Министров СССР по делам изобретений и открытий

113О35, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
