Реферат



Союз Советских

Социалистических

Республик

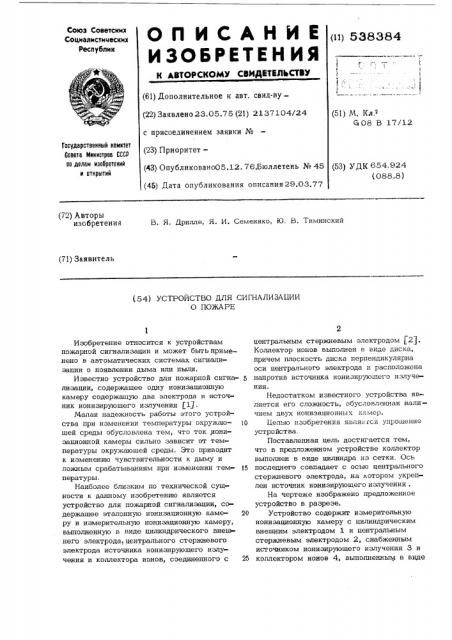

Qll ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 538384 (61) Дополнительное к авт. свид-ву(22) Заявлено 23.05.75 (21) 2137104/24 с присоединением заявки № (51) М. Кл.е

G 08 В 17/12 (23) Приоритет—

Государственный комитет

Совета Министров СССР оо делам иэооретений и открытий (43) Опубликовано05.12. 76.Бюллетень № 45 (45) Дата опубликования описания 29.03.77 (53) УДК 654 924 (088.8) (72) Авторы изобретения

B. Я. Дрилле, Я. И. Семеняко, Ю, В. Тиминский (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ

О ПОЖАРЕ

Изобретение относится к устройствам пожарной сигнализации и может быть применено в автоматических системах сигнализации о появлении дыма или пыли.

Известно устройство для пожарной сигна- и лизации, содержащее одну ионизационную камеру содержащую два электрода и источник ионизирующего излучения 1 Ц.

Малая надежность работы этого устройства при изменении температуры окружаю- 10 шей среды обусловлена тем, что ток ионизационной камеры сильно зависит от температуры окружающей среды. Зто приводит к изменению чувствительности к дыму и ложным срабатываниям при изменении тем- 15 пературы.

Наиболее близким по технической сущности к данному изобретению является устройство для пожарной сигнализации, содержащее эталонную ионизационную каме- 20 ру и измерительную ионизационную камеру, выполненную в виде цилиндрического внеш» него электрода, центрального стержневого электрода источника ионизирующего излучения и коллектора ионов, соединенного с 25 центральным стержневым электродом 1 2).

Коллектор ионов выполнен в виде диска, причем плоскость диска перпендикулярна оси центрального электрода и расположена напротив источника ионизирующего излучения.

Недостатком известного устройства является его сложность, обусловленная нали чием двух ионизационных,=-мер.

Целью изобретения является упрощение устро йства.

Поставленная цель достигается тем, что в предложенном устройстве коллектор выполнен в виде цилиндра из сетки. Ось последнего совпадает с осью центрального стержневого электрода, на котором укреплен источник ионизирующего излучения .

На чертеже изображено предложенное устройство в разрезе.

Устройство содержит измерительную ионизационную камеру с цилиндрическим внешним электродом 1 и центральным стержневым электродом 2, снабженным источником ионизирующего излучения 3 и коллектором ионов 4, выполненным в виде

538384

БНИИПИ;Заказ 5721/29 Тираж 864 Подписное

Филиал ППП "Патент". г. Ужгород ул. Проектная, 4 цилиндра из сетки, причем плоскость ее параллельна оси центрального стержневого электрода 2 и расположена вокруг источника ионизирующего излучения 3.

Устройство работает следующим образом.

Под действием ионизирующего, например альфа, излучения источника 3 происходит ионизация молекул воздуха в пространстве между источником излучения 3 и коллектором ионов 4, а также в прост- ® ранстве между коллектором ионов 4 и электродом 1. При этом плотность ионного облака наиболее велика в непосредственной близости от источника излучения 3 и уменьшается с увеличением расстояния от него.

Часть ионов гибнет в результате рекомбинации, которая происходит наиболее ийтенсивно в области с высокой концентрацией ионов, т. е. в пространстве между центральным стержневым электродом 2 и коллектором ионов 4, вблизи источника излучения 3. Процесс рекомбинации ионов зависит также от температуры и увеличивается при ее понижении. Под действием электрического поля, создаваемого между

25 электродами при помощи электронной схемы (на чертеже не показана ) ионы,образованные в пространстве между коллектором ионов 4- и электродом 1, достигают

30 электрода 1 и создают электрический ток его цепи. Ионны, образованные в пространстве между электродом 2 и коллектором ионов 4, в создании тока в цепи электрода 1 не участвуют. При попадании в ионизационную камеру частиц дыма значительная часть ионов гибнет на частицах дыма, что приводит к резкому уменьшению тока в цепи электрода 1 и срабатыванию устройства пожарной сигнализации.

Наличие коллектора, выполненного в виде сетки и расположенного вокруг источника ионизирующего излучения, уменьшает влияние изменения температуры окружающей среды на величину тока цилиндрического внешнего электрода, что позволяет упростить известное устройство для пожарной сигнализации, содержащее две — измерительную и эталонную — ионизационные камеры и создать устройство с одной ионизационной камерой и малой зависимостью от температуры окружающей среды. При использовании одной ионизационной камеры упрощается электрическая схема устройства и уменьшаются его габариты, вес и стоимость.

Формула изобретения

Устройство для сигнализации о пожаре, содержащее измерительную ионизационную камеру, выполненную в виде цилиндрического внешнего электрода, центрального стержневого электрода, источника ионизирующего излучения и коллектора ионов, соединенного с центральным стержневым электродом, о т л и— ч а ю щ е е с я тем, что, с целью упрощения устройства, коллектор выполнен в виде цилиндра из сетки, ось которого совпадает с осью центрального стержневого электрода, на котором укреплен источник ионизирующего излучения.

Источники информации, принятые во внимание при экспертизе:

1. Патент США № 3560737, кл. 250—

43 5 от 1972 г.

2. Авторское свидетельство № 368776, кл. 108 Ь 17/12 от 17.1.69 r,
