Устройство для контроля технического состояния кислотной свинцовой аккумуляторной батареи

Устройство для контроля технического состояния кислотной свинцовой аккумуляторной батареи

Иллюстрации

Показать все

Реферат

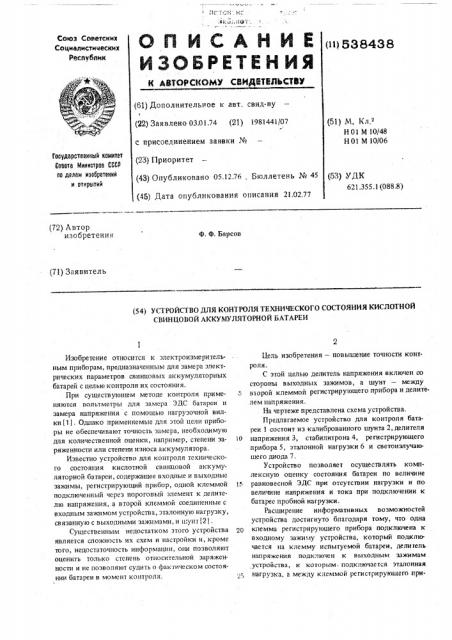

Союз Советских

Социалистических

Республик (11) 538438 (63) Дополнительное к авт. свид-ву

1 (22) Заявлено 03.01.74 (21) 1981441/07 (53) М. Кл.

Н01 М 10/48

H 0l М 10/06 с присоединением заявки % (23} Приоритет (43) Опубликовано 05.12.76 . Бюллетень Ме 45 (45} Дата опубликования описания 21,02.77

Гооударстеениый комитет

608ето Министроа СССР по делам изобретений н открытий (53) УДК

621.355.1 (088.8) (72) Автор изобретения

Ф. Ф. Барсов (71) Заявитель (S4} УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ТЕХНИЧЕСКОГО СОСТОЯНИЯ КИСЛОТНОЙ

СВИНЦОВОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

Изобретение относится к электроизмерительным приборам, предназначенным для замера электрических параметров свинцовых аккумуляторных батарей с целью контроля их состояния.

При существующем методе контроля применяются вольтметры для замера ЭДС батареи и замера напряжения с помощью нагрузочной вилки (11 Однако применяемые для этой цели приборы не обеспечивают То щость замера, необходимую для количественной оценки, например, степени заряженности или степени износа аккумулятора.

Известно устройство для контроля технического состояния кислотной свинцовой аккумуляторной батареи, содержащее входные и выходные зажимы, регистрирующий прибор, одной клеммой подключенный через пороговый элемент к делителю напряжения, а второй клеммой соединенные с входным зажимом устройства, эталонную нагрузку, связанную с выходными зажимами, и шунт(2).

Существенным недостатком этого устройства является сложность их схем и настройки и, кроме того, недостаточность информации, они позволяют оценить только стспень относительной заряженности и не позволяют судить о фактическом состоянии батареи в момент контроля.

Цель изобретения — повышение точности контроля.

С этой целью делитель напряжения включен со стороны выходных зажимов, а шунт — между б второй клеммой регистрирующего прибора и делителем напряжения.

На чертеже представлена схема устройства.

Предлагаемое устройство для контроля батареи 1 состоит из калиброванного шунта 2, делителя

1 0 напряжения 3, стабилит рона 4, регистрирующего прибора 5, эталонной нагрузки 6 и светоизлучающего диода 7.

Устройство позволяет осуществлять комплексную оценку состояния батареи по величине равновесной ЭДС при отсутствии нагрузки и по величине напряжения и тока при подключении к батарее пробной нагрузки.

Расширение информативных возможностей устройства достигнуто благодаря тому, что одна клемма регистрирующего прибора подключена к входному зажиму устройства, который подкшочается на клемму испытуемой батареи, делитель напряжения подключен к выходным зажимам устройства, к которым- подключается эталонная

„>", нагрузка, а между клеммой регистрирующего при538438

Составитель И. Иайдина

Техред М. Ликович

Корректор (. Болдижар

Редактор И. Тимофеева

ТиРаж 952 Подписное!

АГНИИ!!И Государственного комитета Совета Министров СССР по делам изобретений и открытий!! 3035,.Москва, Ж- 35. Раушская наб., a.4/5

Заказ 5726/32

Филиал 12!Ii l Т!азент", r. Ужгород, ул. 1!роектнаи, 4 бора и зажимом делителя напряжения включен калиброванный шунт.

Устройство для контроля технического состояния кислотной свинцовой аккумуляторной батареи работает следующим образом.

При отсутствии нагрузки устройство позволяет замерить ЗДС батареи, по величине которой можно судить об относительной степени заряженности батареи. При подключении пробной нагрузки 6 входное напряжение снижается. Вместе с тем между зажимами прибора 5 и делителя 3 действует падение напряжения иа шунте 2, которое пропорционально току нагрузки, В свою очередь ток эталонной нагрузки (при ее заданном сопротивлении) зависит от ЭДС батареи и от ее внутреннего сопротивления, которое определяется степенью заряженности и степенью износа батареи. Следовательно, на входе прибора 5 действуют два сигнала, пропорциональные напряжению и току батареи, Регистрация этих параметров прибором позволяет судить о мощностных показателях батареи, т.е. производить более полную оценку ее состояния.

Величина шунта 2 выбирается таким образом, чтобы при нагрузке исправной батареи на выходе делителя напряжения действовало такое же напряжение, как и при отсутствии нагрузки, Таким образом, при контроле исправной батареи показания прибора без нагрузки и при нагрузке батареи практически одинаковы. При наличии неисправностей (например, осыпании активной массы пластин или износа) показания прибора при нагрузке батареи будут существенно ниже, чем беэ нагрузки.

Сравнение этих величин позволяет судить о степе!в. заряженности и о мощностных показателях батареи.

В тех случаях, когда контроль можно ограничить регистрацией крайних значений какого-то диаб пазона изменений параметров (например, в диапазоне разряда батареи от 0 до 25%), в качестве регистрирующего прибора может использоваться светоизлучающий диод 7. Прибор существенно упрощается, его габариты уменьшаются, а надеж}O ность пов ышается.

Формула изобретения

1б Устройство для контроля технического состояния кислотной свинцовой аккумуляторной батареи, содержащее входные и выходные зажимы, регистрирующий прибор, одной клеммой подключенный через пороговый элемент к делителю напряжения, а !

20 второй клеммой соединенный с входным зажимом устройства, эталонную нагрузку, связанную с выходными зажимами, и шунт, о т л и ч а ю щ е е с я тем, что, с целью повышения точности контроля, делитель напряжения включен со стороны выходд ных зажимов, а шунт — между второй клеммой регистрирующего прибора и делителем напряжения.

Источники информации, принятые во внимание при экспертизе:

1. Ильин Н. М. Электрооборудование автомоЭг! бил ей, Транспорт, 1973.

2. Патент Болгарии N 10410 кл. Н 01 лз 45/Об от

19б8г, (прототип) .
