Оптический квантовый генератор

Оптический квантовый генератор

Иллюстрации

Показать все

Реферат

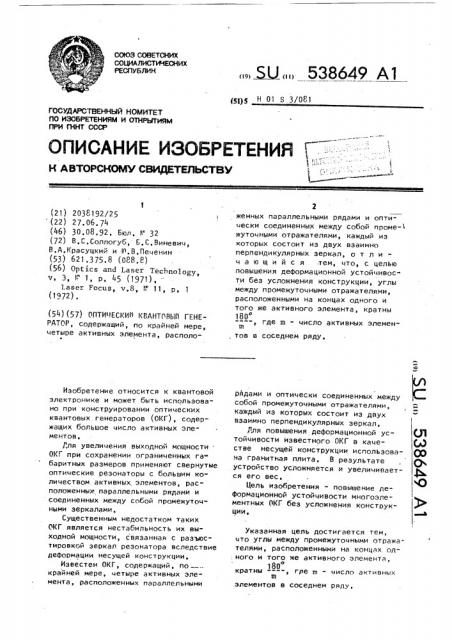

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИМ (51}5 Н 01 S 3/081

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И A ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ тов в соседнем ряду. (21) 2038 l 92/25 (22) 27 06. 74 (46) 30.08.92, Бюл, Г" 32 (72) В.С.Соллогуб> Б,С,Виневич, В,A,Êðàcóöêèé и Р.В,Печенин (53) .621.3 75.8 (088,8) (56) Optics and Laser Technology, 3, . 1, р. 45 (!97!)

Laser Focus, ч,8> !>" 11, р. 1 (1 72) (54) (57) ОПТИЧЕСКИ КВАНТРВЬ|И ГщЕРАТ0Р, содержащий, по крайней мере, четыре активных элемента, располоИзобретение относится к квантовой электронике и может быть использовано при конструировании оптических квантовых генераторов (ОКГ), содержащих большое число активных элементов, Для увеличения выходной мощности

ОКГ при сохранении ограниченных габаритных размеров применяют свернутые оптические резонаторы с большим количеством активных элементов, рас» положенных параллельными рядами и соединенных между собой промежуточными зеркалами, Существенным недостатком таких

ОКГ является нестабильность их выходной мощности, связанная с разъюстировкой зеркал резонатора вследствие деформации несущей конструкции, Известен ОКГ, содержащий, по крайней мере, четыре активных элемента, расположенных параллельными. Ж, 538649 Al женных параллельными рядами и оптически соединенных между собой проме- жуточными отражателями, каждый из которых состоит из двух взаимно перпендикулярных зеркал, о т л и ч а ю шийся .тем, что, с целью повышения деформационной устойчивос" ти без усложнения конструкции, углы между промежуточными отражателями, расположенными на концах одного и того же активного элемента, кратны

180 где m — число активных элеменШ рАдами и оптически соединенных между собой промежуточными отражателями> каждый из которых состоит из двух взаимно перпендикулярных зеркал.

Для повышения деформационной устойчивости известного ОКГ в качестве несущей конструкции использована гранитная плита, В результате устройство усложняется и увеличивается его вес.

Цель изобретения - повышение леформационной устойчивости многоэлементных ОКГ без усложнения конструкции, Указанная цель достигается тем, что углы между промежуточными отражателями, расположенными на концах одного и того же активного элемента, «180 кратны "---, где m - число активных

m элементов в соседнем ряду.

538649

На фиг.1 схематично показан предложенный ОКГ с пятью активными элементами, где 1 - активные элементы, 2 — попарно расположенные промежу" точные зеркала ; 3 - концевые зеркала, На фиг. 2 приведена схема ОКГ s поперечной плоскости, на которой кружками обозначены активные элементы, сплошными и пунктирными отрезками - плоскости отражения промежуточных зеркал, расположенных соответственно на переднем и заднем кон» цах ОКГ.

Активные элементы размещены в два ряд 1 в нижнем ряду m = 3, в верхнем ряду m< = 2. В соответствии с изобретением, углы между плоскостя" ми отражения промежуточных зеркал должны составлять для верхнего ряда

180 (о с(= (= †-- 60, а для нижнеб2 Э4 (П

180 го ряда о(= ---- = 90

32. ,((еформационная устойчивость свер" нутого резонатора, выполненного в соответствии с изобретением, доказывается следующим образом. Методами геометрической оптики можно показать, что для сохранения настройки резонатора (т.е. для сохранения перпендикулярности. лучей к концевым зеркалам) при одновременном отклонении всех зеркал (концевых и промежуточных), возникающем при изгибе несущей конструкции, необходимо соблюдение двух условий

1 + е + е2(ь((2 ".з () + ((12 34 (56 (+ е + ° ° (5

1+е +е

2(с(2 ZqQ 2 < gq)

+ е2б (32 С 54 (б) .(. P

° ° ° (2) 1 ( (2. = з(((se (в) 1

tf ((Зг - 5.4 тб ° ° ° 2 ), Z где К, 1, 2, ° ° °, а(-1

1. 2...,, mg-1.

При двухрядном расположении актив" ных элементов величины m u m - не

2 что иное, как количество элементов где o(,„ - углы между плоскостями

1О отражений

3=И °

Эти условия означают взаимную компенсацию отклонений зеркал и представляют собой условия равновесия единичных векторов на плоскости, Условие (1) охватывает в)„ членов, условие (2) - m> членов, При четном числе и активных элементов m и n+1

m>" —, при нечетном и ().„

2 и-1

Щ Ф

2

Решение уравнений (1), (2) относительно углов ((6 дает

538649

Составитель редактор Е,гиринская Техред M.Иоргентал корректор Н. Соколовэ

Заказ 3474 Тираж Подписное

ВНИИПИ Государственного комитета .по изобретениям и открытиям при ГКНТ СССР.

113035, Москва, Ж"35, Раушская каб., д. 4/5

Производственно-нэдательский комбинат "Патент", г.ужгород, ул. Гагарина, 101
