Реферат

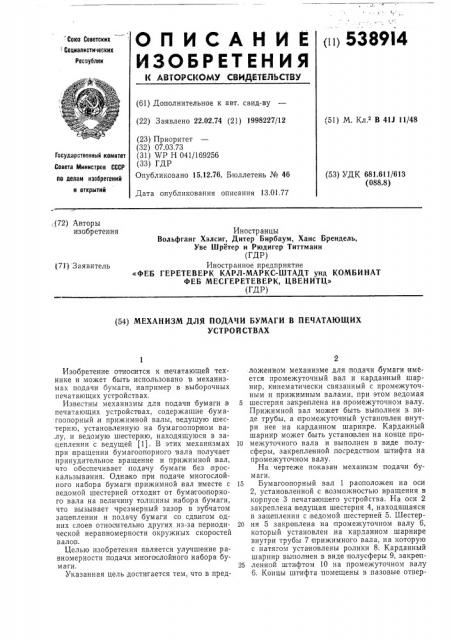

(и) 538914

ОПИСАНЙЕ

ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 Союз Советских Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 22.02.74 (21) 1998227/12 (51) М. Кл 2 В 41J 11/48 (23) Приоритет (32) 07.03,73 (31) WP Н 041/169256 (33) ГДР

Опубликовано 15.12.76. Бюллетень № 46

Государственный комитет

Совета Министров СССР (53) УДК 681.611/613 (088.8) по делам изобретений и открытий

Дата опубликования описания 13.01.77,(72) Авторы изобретения

Иностранцы

Вольфганг Хэлсиг, Дитер Бирбаум, Ханс Брендель, Уве Шретер и Рюдигер Титтманн (ГДР) Иностранное предприятие

«ФЕБ ГЕРЕТЕВЕРК КАРЛ-МАРКС-ШТАДТ унд КОМБИНАТ

ФЕБ МЕСГЕРЕТЕВЕРК, ЦВЕНИТЦ» (ГДР) (71 ) Заявитель (54) МЕХАНИЗМ ДЛЯ ПОДАЧИ БУМАГИ В ПЕЧАТАЮЩИХ

УСТРОЙСТВАХ

Изобретение относится к печатающей технике и может быть использовано в механизмах подачи бумаги, например в выборочных печатающих устройствах.

Известны механизмы для подачи бумаги в печатающих устройствах, содержащие бумагоопорный и прижимной валы, ведущую шестерню, установленную на бумагоопорном ва.лу, и ведомую шестерню, находящуюся в зацеплении с ведущей (1). В этих механизмах при вращении бумагоопорного вала получает принудительное вращение и прижимной вал, что обеопечивает подачу бумаги без проскальзывания. Однако при подаче многослойного набора бумаги прижимной вал вместе с ведомой шестерней отходит от бумагоопорного вала на величину толщины набора бумаги, что вызывает черезмерный зазор в зубчатом зацеплении и подачу бумаги со сдвигом одних слоев относительно других из-за периодической неравномерности окружных скоростей вала в.

Целью изобретения является улучшение равномерности подачи многослойного набора бумагии.

Указанная цель достигается тем, что в предложенном механизме для подачи бумаги имеется промежуточный вал и карданный шарнир, кинематически связанный с промежуточным и прижимным валами, при этом ведомая

5 шестерня закреплена на промежуточном валу.

Прижимной вал может быть выполнен в BHде трубы, а промежуточный установлен внутри нее на карданном шарнире. Карданный шарнир может быть установлен на конце про10 межуточного вала и выполнен в виде полусферы, закрепленной посредством штифта на промежуточном валу.

На чертеже показан механизм подачи бумаги.

15 Бумагоопорный вал 1 расположен на оси

2, установленной с возможностью вращения в корпусе 3 печатающего устройства. На оси 2 закреплена ведущая шестерня 4, находящаяся в зацеплении с ведомой шестерней 5. Шестер20 ня 5 закреплена на .промежуточном валу 6, который установлен .на карданном шарнире внутри трубы 7 прижимного вала, на которую с натягом установлены ролики 8. Карданный шарнир выполнен в виде полусферы 9, закреп25 ленной штифтом 10 на промежуточном валу

6. Концы штифта помещены в пазовые отвер538914

Формула изобретения

ДНИИПИ Заказ 2754/14 Изд. М 1850 Тираж 520 Подписное

Типография, пр. Сапунова, 2 стия 11 трубы 7. Труба установлена IB onope

12 с возможностью вращения и прижатия к бумагоопорному валу, Механизм работает следующим образом.

При закладывании многослойного набора бумаги между бумагоапорным валом 1 и роликами 8 труба 7 с опорой 12 отходит от бумагоопорного:вала на расстояние, равное толщине бумаги. При этом конец промежуточного вала вместе с карданным шарниром также отходит на то же расстояние, а другой, конец поворачивается лишь на незначительный угол, так как он установлен в корпусе 3. Шестерня

5 отходит от шестерни 4:на расстояние, ia несколько раз меньше толщины бумаги за счет того, что шестерня 5 расположена значительно ближе к точке поворота промежуточного вала, чем карданный шарнир. По этой причине при равномерном вращении ведущей шестерни 4 во время подачи бумаги неравномерность вращения шестерни 5 будет в несколько раз меньше, что улучшит равномерность подачи одних слоев бумаги по отношению к другим.

Таким образом, возможность уменьшить отход,ведомой шестерни от ведущей позволяет практически не нарушать правильность зацепления шестерен, в результате чего обеспечивается равномерность подачи бумаги разной толщины и с разным количеством слоев.

1. Механизм для подачи бумаги в печатающих устройствах, содержащий расположен5 ные параллельно один другому бумагоопорный и прижимной .валы, ведущую шестерню, установленную на бумагоопорном валу и ведомую шестерню, находящуюся в зацеплении с . ведущей шестерней, отличающийся тем, 10 что, с целью улучшения равномерности подачи многослойного набора бумаги, он содержит промежуточный вал и карданный шарнир, кинематически связанный с промежуточным и прижимным валами, при этом ведомая

15 шестерня закреплена на промежуточном валу.

2. Механизм по,п. 1, отличающийся тем, что прижимной вал выполнен в виде трубы, а промежуточный вал установлен внутри нее на карданном шарнире.

20 3 Механизм по п. 1, отличающийся тем, что карданный шарнир установлен на конце промежуточного вала.

4. Механизм по пп. 1 и 2, отл ича ющийся тем, что карданный шарнир выполнен в

25 виде полусферы, закрепленной посредством штифта .на промежуточном валу.

Источник информации, принятый во внимание при экспертизе:

1. Патент США № 2896531, кл. 101 †, 30 1959 г. (прототип).
