Безблочная поворотная крановая стрела
Иллюстрации
Реферат
ш1 538974

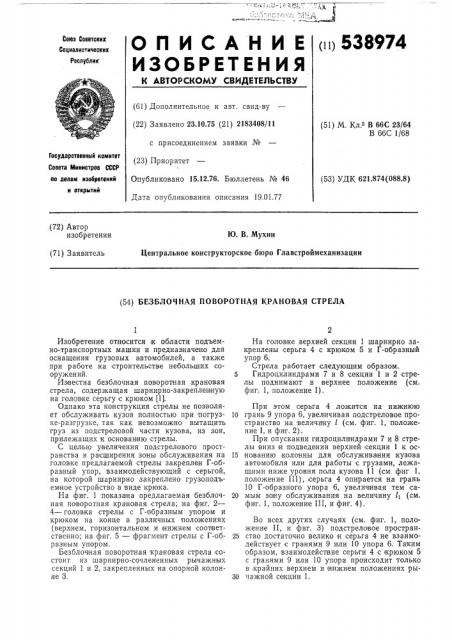

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 23.10.75 (21) 2183408/11 с присоединением заявки № (23) Приоритет (51) М. Кл 2 В 66С 23/64
В 66С 1/68
Государственный комитет
Совета Министров СССР по делам изобретений и открытий
Опубликовано 15.12.76. Бюллетень № 46 (53) УДК 621.874(088.8) Дата опубликования описания 19.01.77.(72) Автор изобретения
Ю. В. Мухин
Центральное конструкторское бюро Главстроймеханизации (71) Заявитель (54) БЕЗБЛОЧНАЯ ПОВОРОТНАЯ КРАНОВАЯ СТРЕЛА
Изобретение относится к области подъемно-транспортных машин и предназначено для оснащения грузовых автомобилей, а также при работе на строительстве небольших сооружений.
Известна безблочная поворотная, крановая стрела, содержащая шарнирно-закрепленную на головке серьгу с крюком (1).
Однако эта конструкция стрелы не позволяет обслуживать кузов полностью при погрузке-разгрузке, так как невозможно вытащить груз из подстреловой части кузова, из зон, прилежащих к основанию стрелы.
С целью увеличения подстрелового пространства и расширения зоны обслуживания на головке предлагаемой стрелы закреплен Г-образный упор, взаимодействующий с серьгой, на которой шарнирно закреплено грузоподьемное устройство в виде крюка.
На фиг. 1 показана предлагаемая безблочная поворотная крановая стрела; на фиг. 2—
4 — головка стрелы с Г-образным упором и крюком на конце в различных положениях (верхнем, горизонтальном и |нижнем соответственно; на фиг. 5 — фрагмент стрелы с Г-образным упором.
Безблочная поворотная крановая стрела состоит из шарнирно-сочлененных рычажных секций 1 и 2, закрепленных на опорной колонне 3, На головке верхней секции 1 шарнирно закреплены серьга 4 с крюком 5 и Г-образный упор 6.
Стрела работает следующ|им образом.
5 Гидроцилиндрами 7 и 8 секции 1 и 2 стрелы поднимают в верхнее положение (см. фиг. 1, положение I).
При этом серьга 4 ложится на нижнюю
10 грань 9 упора 6, увеличивая подстреловое пространство на величину 1 (см. фиг. 1, положение I, и фиг. 2).
При опускании гидроцилиндрами 7 и 8 стрелы вниз 1и подведении верхней секции 1 к ос15 но ванию колонны для обслуживания кузова автомобиля или для работы с грузами, лежащими ниже уровня пола кузова 11 (см. фиг 1, положение III), серьга 4 опирается на грань
10 Г-образного упора 6, увеличивая тем са20 мым зо|ну обслуживания на величину l (см. фиг. 1, положение III, и фиг. 4).
Во всех других случаях (см. фиг, 1, положение II, и фиг. 3) подстреловое простран25 ство достаточно велико m серьга 4 не взаимодействует с грациями 9 или 10 упора 6. Таким образом, взаимодействие серьги 4 с крюком 5 с гранями 9 или 10 упора происходит только в .крайних верхнем и н ижнем положениях ры30 чажной секции 1.
538974
Формула изобретения (пег. 2 (r"ã.1
Составитель М. Москалец
Техред М. Семенов
Редактор В. Блохина
Корректор 3. Тарасова
Заказ 2804/12 Изд. № 1861 Тираж 1029 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Без блочная поворотная крановая стрела, содержащая шарнирно-закрепленную на головке серьгу с крюком, отл ич а ю щ а я с я тем, что, .с целью увеличения подстрелоиото пространства и зоны обслуживания, на голов 4 ке стрелы закреплен Г.образный упор, взаимодействующий с серьгой, Источник информации, принятый во внимание при экспертизе:
5 1, Патент США № 3669281, кл. 212 †1, 1972 r.
