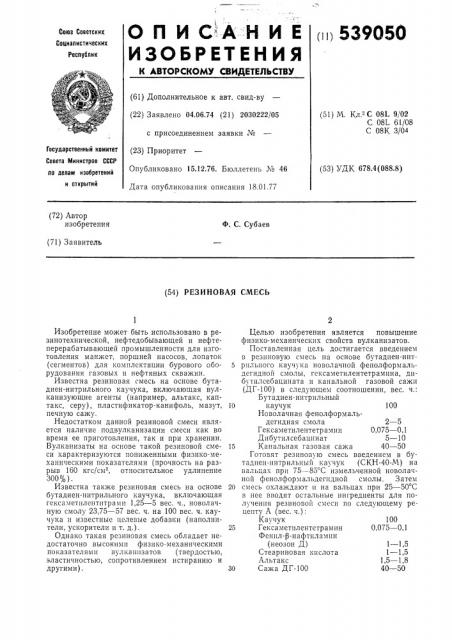

О П И С" А Н И Е 0п 539О50
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04.06.74 (21) 2030222/05 с присоединением заявки № (23) Приоритет
Опубликовано 15.12.76. Бюллетень № 46
Дата опубликования описания 18.01.77 (51) М, Кл С 08L 9/02
С 081 61/08
С 08К 3/04
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 678.4(088.8) (72) Автор изобретения
Ф. С. Субаев (71) Заявитель (54) РЕЗИНОВАЯ СМЕСЬ
25
Изобретение может быть использовано в резинотехнической, нефтедобывающей и нефтеперерабатывающей промышленности для изготовления манжет, поршней насосов, лопаток (сегментов) для комплектации бурового оборудования газовых и нефтяных скважин.
Известна резиновая смесь на основе бутадиен-нитрильного каучука, включающая вулканизующие агенты (например, альтакс, каптакс, серу), пластификатор-канифоль, мазут, печную сажу.
Недостатком данной резиновой смеси является наличие подвулканизации смеси как во время ее приготовления, так и при хранении.
Вулканизаты на основе такой резиновой смеси характеризуются пониженными физико-механическими показателями (прочность на разрыв 160 кгс/см, относительное удлинение
300%).
Известна также резиновая смесь на основе бутадиен-нитрильного каучука, включающая гексаметилентитрами 1,25 — 5 вес. ч., новолачную смолу 23,75 — 57 вес. ч. на 100 вес. ч. каучука и известные целевые добавки (наполнители, ускорители и т. д.).
Однако такая резиновая смесь обладает недостаточно высокими физико-механическими показателями вулканпзатов (твердостью, эластичностью, сопротивлением истиранию и другими) .
Целью изобретения является повышение физико-механических свойств вулканизатов.
Поставленная цель достигается введением в резиновую смесь на основе бутадиен-нит5 рпльного каучука новолачной фенолформальдегидной смолы, гексаметилентетрамина, дибутилсебацината и канальной газовой сажи (ДГ-100) в следующем соотношении, вес. ч.:
Бутадиен-нитрильный каучук 100
Новолачная фенолформальдегидная смола 2 — 5
Гексаметилентетр амин 0,075 — 0,1
Дибутилсебацинат 5 — 10
15 Канальная газовая сажа 40 — 50
Готовят резиновую смесь введением в бутадиен-нитрильный каучук (СКН-40-М) на вальцах при 75 — 85 С измельченной новолачной фенолформальдегпдной смолы. Затем
20 смесь охлаждают и на вальцах при 25 — 50 С в нее вводят остальные ингредиенты для получения резиновой смеси по следующему рецепту А (вес. ч.):
Каучук 100
Гексаметилентетра мин 0,075 — 0,1
Фенил-р-нафтплам пи (неозон Д) 1 — 1,5
Стеариновая кислота 1 — 1,5
Альтакс 1,5 — 1,8
30 Сажа ДГ-100 40 — 50
539050
Таблица 1
Показатель
Резиновые смеси
Вязкость по Муни при 100 С
Стойкость подвулканизации по Мунк при 120 -С, мин
108
Нет
Вулканизаты до старения
220
307
392
76
Сопротивление разрыву, кгс/см
Относительное удлинение, Остаточное удлинение, Твердость по ТМ-2
Эластичность по отскоку, Оа, при температуре, С
100
68 — 12
13
72 — 19
Сопротивление раздиру, кгс/см
Температура хрупкости, С
Крепление резины к металлу через дробеструй лейканат, кгс/см
Вулканизаты после старения в солярном масле при 150 C 48 ч
Сопротивление разрыву, кгс/см
Относительное удлинение, Остаточное удлинение, 272
263
Вулканизаты после старения в буровом растворе (водный раствор щелочи, содержащий 15О; вес„ч, нефти и рН 10 — 11) при 150 С 4-8 ч
220
223
Сопротивление разрыву, кгс/см
Относительное удлинение, o„
Остаточное удлинение, Сера 2,б--2,8
Окись цинка 5
Дибутилсебацин ат 5 — 10
В случас использования бутадиеи-иитрильного каучука СКН-2б-М иа вальцах при 75—
85 С в каучук вводят измельченную иоволачп ю феиолформальдс(ч(диую смолу. Затем после охлаждения массы иа вальцах при 25-50 С в нее вводят остальные ингредиенты для получения резиновой смеси по следующему рецепту Б (вес. ч.):
Каучук 100
Гексаметилснтетрам ни 0,075 — -0,1
<Р с;(и л - 1! - (а ф т и л а м и и 1 — -1,5
Лльтакс 1,5- 2
Окись цинка 5
Дибутилссбацинат 5 — 10
Сажа ДГ-100 40 — 50
Сера 2,8--3
Пример 1. Готовят резиновую смесь иа основе бутадиен-нитрильного каучука
Напряжение, кг/см, при удлинении, О6:
300
СКН-40-М по рецепту А. Смесь вулкаиизуют при 143 — 150 С в течение 20 — 40 мин. Технологические свойства резиновой смеси и физико-мсхаии (еские -.(Оказятсли вулкаии:(атов
5 приведены в табл. 1 и 2.
Пример 2. 1 отовят резиновую смесь иа основе бутадиен-нитрильиого каучука
СКН-2б-М по рецепту Б. Смесь вулканизуют при 143 — 150 С в течение 20 — 40 мин. Тех10 нологические свойства резиновой смеси и физико-механические показатели вулканизатов приведены в табл. 1.
Прочерк в табл. 1 и 2 указывает, что данные параметры для резиновых смесей и вул15 канизатов из них не определялись.
Из представленных данных видно, что физико-механические свойства вулканизатов из предложенной резиновой смеси значительно выше резин из известной смеси (стойкость ре20 зин к истирани(о и прочность резин в 1,8 — -2 раза выше).
539050
Таблица 2
Извес тная
Показатель
Резиновые смеси
Вязкость по Муни при 100 С
Стойкость подвулканизации по Муни при 180 С, мин
54 — 66
30 — 45
108
Вулканизаты до старения
Напряжение, кг/см, при удлинении, О, :
300
28 — 39
98 — 150
266 †3
450 †5
10 — 16
69 — 72
160
Сопротивление разрыву, кгс/см
Относительное удлинение, Остаточное удлинение, о, Твердость по ТМ-2
Эластичность по отскоку,, при температуре, С:
100
300
26 — 34
50 — 64
Сопротивление раздиру, кг/см, при температуре, С:
100
263 †2
Истираемость, сма/квт ч
Температура хрупкости, С
Крепление резины к металлу через дрооеструй лейканат, кгс/см Вулканизаты после старения в соляровом масле при 200 - С 48 ч
230
173
Сопротивление разрыву, кгс/см
Относительное удлинение, о
Остаточное удлинение, Вулканизаты после старения в буровом растворе при 150 С 48 ч
242
Сопротивление разрыву, кгс/см
Относительное удлинение, Остаточное удлинение, у, Формула изобретения газовую сажу и компоненты взяты в следующих соотношениях, вес. ч.:
Бутадиен-нитрильный каучук 100
5 Новолачная фенолформальдегидная смола
Гексаметилентетрамин
Дибутилсебацинат
Канальная газовая сажа
2 — 5
0,075 — 0,1
5 — 10
40 — 50
Составитель 3. Шуляковская
Техред М. Семенов Корректор А. Галахова
Редактор Е. Хорина
Заказ 2770/11 Изд. № 1856 Тираж 630 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Я(-35, Раушская наб., д. 4,5
Типография, пр. Сапунова, 2
Резиновая смесь на основе бутадиен-нитрильного каучука, включающая новолачную фенолформальдегидную смолу, гексаметилентетрамин, дибутилсебацинат и сажу, о т л ич а ю щ а я с я тем, что, с целью повышения физико-механических свойств вулканизатов из данной смеси, последняя содержит канальную
56 — 68
24 — 31
133 †1 — 25 — (— 32)
