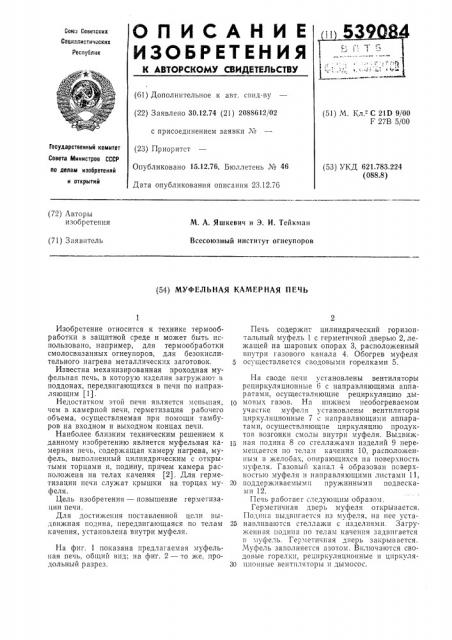

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Соккапксткчвсккх
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.12.74 (21) 2088612/02 с присоединением заявки ¹ (23) Приоритет
Опубликовано 15.12.76. Бюллетень № 46
Дата опубликования описания 23.12.76 (51) М. Кл."- С 21D 9/00
F 27В 5/00
Государственный комитет
Совета Министров СССР ло делам изобретений и открытий (53) УКД 621,783.224 (088.8) (72) Авторы изобретения
М. A. Яшкевич и Э. И. Тейкман (71) Заявитель
Всесоюзный институт огнеупоров (54) МУФЕЛЬНАЯ КАМЕРНАЯ ПЕЧЬ
Изобретение относится к технике термообработки в защитной среде и может быть использовано, например, для термообработки смолосвязанных огнеупоров, для безокислительного нагрева металлических заготовок.
Известна механизированная проходная муфельная печь, в которую изделия загружают в поддонах, передвигающихся в печи по направляющим (1).
Недостатком этой печи является меньшая, чем в камерной печи, герметизация рабочего объема, осуществляемая при помощи тамбуров на входном и выходном концах печи, Наиболее близким техническим решением к данному изобретению является муфельная камерная печь, содержащая камеру нагрева, муфель, выполненный цилиндрическим с открытыми торцами и, подину, причем камера расположена на телах качения (2). Для герметизации печи служат крышки на торцах муфеля.
Цель изобретения — повышение герметизации печи.
Для достижения поставленной цели выдвижная подина, передвигающаяся по телам качения, установлена внутри муфеля.
На фиг. 1 показана предлагаемая муфельная печь, общий вид; на фиг. 2 — то же, продольный разрез.
Печь содержит цилиндрический горизонтальный муфель 1 с герметичной дверью 2, лежащей на шаровых опорах 3, расположенный внутри газового канала 4. Обогрев муфеля
5 осуществляется сводовыми горелками 5.
На своде печи установлены вентиляторы рециркуляционные 6 с направляющими аппаратами, осуществляющие рециркуляцию ды10 мовых газов. На нижнем необогреваемом участке муфеля установлены вентиляторы циркуляционные 7 с направляющими аппаратами, осуществляющие циркуляцию продуктов возгонки смолы внутри муфеля. Выдвиж15 ная подина 8 со стеллажами изделий 9 перемещается по телам качения 10, расположенным в желобах, опирающихся на поверхность муфеля. Газовый канал 4 образован поверхностью муфеля и направляющими листами 11, 20 поддерживаемыми пружинными подвесками 12.
Печь работает следующим образом.
Герметичная дверь муфеля открывается.
Подина выдвигается из муфеля, на нее уста25 навлпваются стеллажи с изделиями. Загруженная подина по телам качения задвигается в муфель. Герметичная дверь закрывается.
Муфель заполняется азотом. Включаются сводовые горелки, рециркуляционные и циркуля30 ционные вентиляторы и дымосос.
539084
:; «.
Под1ьсм тс»ilcpa !ypi i осущсс1вляется по „iданной температурной кривой рсгулllp011;!Illic"м р11скода топлива и колп 1сства воздухс1, 11азбагляющего дымовые газы, подсасываемого через патрубки 13.
После выдержки изделий при заданной ieilисратуре термообработки сводовыс горелки отключаются, открываются шиберы на 1: атрубhex ll ИРОизводнтс!! О. л с1ждсп11с 113;Ic3èÉ I o 3Hданной температуры.
Продукты возгонки смолы отводятся из муфеля на сжигание.
По окончании процесса термообработки муфель снова заполняется азотом. После этого открывается герметичная дверь, подина выдвигается 170 телам качения из муфеля и стеллажи с изделиями снимаются с подины.
Герметизация рабочего пространства печи уменьшает опасность образования взрывоопас: мсссй ii улу1в1,ci анитар111,1с ус, !вия тp да, Форму;13 пзсбрстсния
5 Муфелыlаsl кaмeplilasi пс lь для тepмическ01!
Обработки изделий, содержагцая камеру нагрева, внутри которой размещена по;:ина, ус1а11овлсн11ая:1и !елак качения, муфел! с крышкой и циркуляционпыс вентиляторы, о т л и10 и а ю ц а я ся тем, что, с целью повышения гермстизаци;1 псчи, подина расположена внутри муфеля.
Источники информации, принятые во внимание при экспертизе:
15 1. Глинков М. В. «Металлургические печи», часть I I, изд-во «Металлургия», М., 1964, с. 257.
2. Патент Англии,¹ 11227777006600, кл. Г 4В, 07. 06. 72., !
