Реферат



,и1 539102

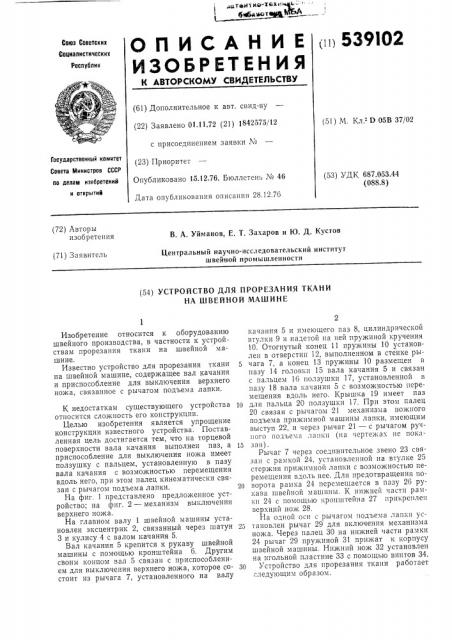

ОПИСАНИЕ

g>Q5pЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 01.11.72 (21) 1842575/12 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.12.76. Бюллетень ¹ 46

Дата опубликования описания 28.12.76 (51) Ч. Кл."- D 05В 37/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 687.053.44 (088.8) (72) Авторы изобретения

В. А. Уйманов, E. T. Захаров и 10. Д, Кустов

Центральный научно-исследовательский институт швейной промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОРЕЗАНИЯ ТКАНИ

НА ШВЕЙНОЙ МАШИНЕ

Изобретение относится к оборудованию швейного производства, в частности к устройствам прорезания ткани на швейной машине.

Известно устройство для прорезания ткани на швейной машине, содержащее вал качания и приспособление для выключения верхнего ножа, связанное с рычагом подъема лапки.

К недостаткам существующего устройства относится сложность его конструкции.

Целью изобретения является упрощение конструкции известного устройства. Поставленная цель достигается тем, что на торцевой поверхности вала качания выполнен паз, а приспособление для выключения ножа имеет ползушку с пальцем, установленную в пазу вала качания с возможностью перемещения вдоль него, при этом палец кинематически связан с рычагом подъема лапки.

На фиг. 1 представлено предложенное устройство; на фиг. 2 — механизм выключения верхнего ножа.

На главном валу 1 швейной машины установлен эксцентрик 2, связанный через шатун

3 и кулису 4 с валом качания 5.

Вал качания 5 крепится к рукаву швейной машины с помощью кронштейна 6. Другим своим концом вал 5 связан с приспособлением для выключения верхнего ножа, которое состоит из рычага 7, установленного на валу качания 5 и имеющего паз 8, цилиндрической втулки 9 и надетой на ней пружиной кручения

10. Отогнутый конец 11 пружины 10 установлен в отверстии 12, выполненном в стенке ры5 чага 7, а конец 13 пружины 10 размещен в пазу 14 головки 15 вала качания 5 и связан с пальцем 16 ползушки 17, установленной в пазу 18 вала качания 5 с возможностью перемещения вдоль него. Крышка 19 имеет паз и для пальца 20 ползушки 17. При этом палец

20 связан с рычагом 21 механизма ножного подъема прижимной машины лапки, имеющим выступ 22, и через рычаг 21 — с рычагом ручного подъема лапки (на чертежах нс пока15 зан) .

Рычаг 7 через соединительное звено 23 связан с рамкой 24. установленной на втулке 25 стержня прижимнои лапки с возможностью перемещения вдоль нее. Для предотвращения по20 ворота рамка 24 перемещается в пазу 26 рукава швейной машины. К нижней части рамки 24 с помощью кронштейна 27 прикреплен верхний нож 28.

На одной оси с рычагом подъема лапки ус25 тановлен рычаг 29 для включения механизма ножа. Через палец 30 на нижней части рамки

24 рычаг 29 пружиной 31 прижат к корпусу швейной машины. Нижний нож 32 установлен на игольной пластине 33 с помощью винтов 34.

30 Устройство для прорезания ткани работает ,".ледующим образом.

539102

В рабочем поло)кении ползушка 17 Одновременно находится !3 пазу 18 головки 15 и l3 пазу 8 рычага 7, который вместе с валом качания 5 совершает колебательное движение.

При этом пружина кручения 10 не даег пол- 5 зушке 17 выйти из зацепления с рычагом 7, я палец 20 рас3оложеп строго по OL Валя качания 5.

Для Выклю,!ен33я меха»из)мя верх!)его НО)кя необходимо нажать па коленный подъемник li) или воспользоваться рычагом ручного подьема прижимной лапки. При этом рычаг 21 подъема прижимной лапки своим выс)упом 22 давит па палец 20, ползушка 17 поднимается вверх по пазу 18, выходя из зацспле!ия с па- 17 зом 8, и рычаг 7 под действием пружины кручения 10 поворачивается против часовой стрелки, поднимая рамку 24 с верхним по)ком

28 в крайнее верхнее положение. Величина размаха колебаний головки 15 вала качания 5 20 не позволяет ползушке 17 западать =- пяз 8 рычага 7. Таким образом при работе ц!вейпой машины с отключенным верхним ножом ры!аI ll 7, 2 1 >I р и м Я 22 Ост потс)! II(l!01!3!I)!ill l>i )l II.

Д15! шс почспия полевого механизма нсобход33мо нажать на рычаг 29 включения мехаl!пзмя ьсрх»его по)кя. При 31 ом рычаг 29 свопм отог;Зутым <опцом пажпмаег на палец 30

В нижней част:I рамки 24 и она вместе с рычагом 7 опускается. Происходит совмещение пазов 8 и 18, и ползуш а 17 под действием пружины кручения 10 Входит в паз 8.

Фор мул a;Iзоорстспия

Устройство для прорезания ткани на швейной машине. содер)кащее вал качания и пр;3способлецис для выкгпочения вер: него ножа, связанное с рычагом подъема лапки, отл ич а ю щ е е с я тем, что, с целью упрощения конструкции устройства, »а торцовой поверхности вала качания выполнен паз, а приспоГоолс!!!!е дл5! 53! 3ел!О !спи5! !30жя имеет по.!3зушку с пальцем, установленную В пазу валя кя l»lI5l;с !30зможпос !чяо персл1сщеп!!я Вдоль пеГО, II1) и э Гом п Я:Icil, кп !!ем Я тllчс сии I35i3)ill с PI>1 l Я 3Ч) >l: 30Д ЬС М )3, I cl l I!3 II.
